Весы электронные Rx, 89237-23

Назначение

Весы электронные Rx (далее - весы), предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Типы применяемых преобразователей: тензометрический и виброчастотный (струнный). Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее - ГПУ) или весового терминала и выводится для индикации на дисплей терминала.

Конструктивно весы состоят из ГПУ с одним встроенным датчиком и терминала, соединенных между собой кабелем.

В весах используются:

-    датчики WB1260, WB702SH, WB702IL, цифровой датчик WE;

-    терминалы ID203, ID226, ID510, ID511, ID550, ID551, ID551PN, FW650.

В терминалы можно устанавливать различные интерфейсы передачи данных: RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WIFI, 4G, Analog Output, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus TCP, DeviceNet, CC-Link и пр.

К терминалам можно подключать периферийные устройства: принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры, компьютеры.

Весы изготавливаются в двух конструктивных исполнениях:

-    рама из окрашенной стали, весовая крышка из нержавеющей стали;

-    полностью из нержавеющей стали.

Дополнительно весы могут быть укомплектованы стойками для крепления терминала, роликовыми и шариковыми конвейерами, удлинительными кабелями и другими устройствами в соответствии с инструкцией по эксплуатации весов.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011.

-    устройство индикация отклонения от нуля (п. 4.5.5.);

-    устройство первоначальной установки на нуль (п. Т.2.7.2.4);

-    полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

-    устройство слежения за нулем (п. Т.2.7.3);

-    устройство тарирование (п. Т.2.7.4);

-    устройство предварительного задания значения массы тары (п. Т.2.7.5);

На корпусе ГПУ прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений.

Весы выпускаются в исполнениях, которые отличаются друг от друга значением максимальной нагрузки, размерами грузоприемной платформы, типами подключаемых терминалов и датчиков.

Исполнения весов имеют следующее обозначение при заказе:

Rx-Y1-Y2-Y3,

где R - обозначение типа;

x - обозначение модификации: NC, NS, LC, LS, KS, GS, KA;

Y1 - обозначение размера грузоприемной платформы: 2430 (240х300мм),

2434 (240х345мм), 3040(300х400мм), 4050(400х500мм), 5065(500х650мм), 4560(450x600мм),

4660(460х600мм), 6080(600х800мм), 6350(630х500мм), 6380(630х800мм);

8080(800x800мм); 100100 (1000х1000мм); 125100 (1250х1000мм); 150125

(1500х1250мм); 150150 (1500х1500мм), 150200(1500х2000мм); FH размер по заказу от

(700x400 мм) до (3000x3000 мм);

Y2 - обозначение максимальной нагрузки весов: 0003(3кг), 0006(6кг), 0010(10кг), 0012(12 кг), 0015(15кг), 0030(30кг), 0060(60кг), 0100(100кг), 0120(120кг), 0150(150кг), 0300(300кг), 0600(б00кг); 1500(1500кг), 3000(3000кг).

Y3 - необязательный параметр - обозначение типа терминала: 203(ID203), 226(ID226), 510(ID510), 511 (ID511), 550(ID550), 551(ID551), 551PN(ID551PN), 650(FW650), если весы укомплектованы терминалом.

Пример обозначения: RKS-2430-0015-226

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Общий вид ГПУ и терминалов показан на рисунках 1-5.

Схемы пломбировки терминалов от несанкционированного доступа приведены на рисунке 7.

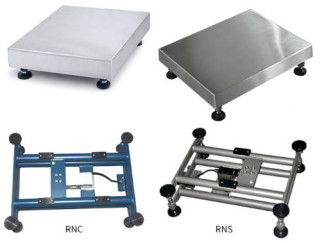

RNC, RNS Рисунок 1 - Общий вид ГПУ весов

У

RLC, RLS

RNS - с терминалом ID226

RKS с терминалом FW650

RKS с терминалом ID226

RKA с терминалом ID226

Весовой терминал ID226

^«'BhleiConno,,,

s,j. ЦП ж

®®Фф ООо?

Весовой терминал ID510

Весовой терминал ID511

Весовой терминал ID550 Рисунок 4 - Общий вид терминалов

Весовой терминал ID551PN

Весовой терминал ID551

Весовой терминал FW650 Рисунок 5 - Общий вид терминалов

Весы электронные    АО “Меттлер-Толедо Восток”

IWITI Mofle/ib:RNC-3040-0030-226 Мах: 30кг Measurement S/N: TCS2211003    Mm: 0.1кг

саг

[flL

-10°C-40°C 230VAC12W

d=е=0.005кг

Code: BWARNC3040G0030-330-ID226    Класс точности: СШ>РеДний

Рисунок 6 - Пример маркировочной таблички

Заводской номер в буквенно-цифровом формате и знак утверждения типа наносятся на маркировочную табличку, которая наклеивается на раму под весовую крышку.
