Весы электронные Px, 89238-23

Назначение

Весы электронные Px (далее - весы), предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее -ГПУ) или весового терминала и выводится для индикации на дисплей терминала.

Конструктивно весы состоят из ГПУ с 4-мя встроенными датчиками и терминала, соединенных между собой кабелем.

В весах используются:

-    датчики WB702, WB702-C;

-    терминалы ID203, ID226, ID510, ID511, ID550, ID551, ID551PN, FW650.

В терминалы можно устанавливать различные интерфейсы передачи данных: RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WIFI, 4G, Analog Output, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus TCP, DeviceNet, CC-Link и пр.

К терминалам можно подключать периферийные устройства: принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры, компьютеры.

ГПУ изготавливается в двух конструктивных исполнениях:

-    из конструкционной окрашенной стали;

-    полностью из нержавеющей стали.

Дополнительно весы могут быть укомплектованы стойками для крепления терминала, удлинительными кабелями и другими устройствами в соответствии с инструкцией по эксплуатации весов.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011.

-    устройство индикация отклонения от нуля (п. 4.5.5.);

-    устройство первоначальной установки на нуль (п. Т.2.7.2.4);

-    полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

-    устройство слежения за нулем (п. Т.2.7.3);

-    устройство тарирование (п. Т.2.7.4);

-    устройство предварительного задания значения массы тары (п. Т.2.7.5);

На корпусе ГПУ прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений.

Весы выпускаются в исполнениях, которые отличаются друг от друга значением максимальной нагрузки, размерами грузоприемной платформы, типами подключаемых терминалов и датчиков.

Исполнения весов имеют следующее обозначение при заказе:

Px-Y1-Y2-Y3,

где P - обозначение типа;

x - обозначение модификации: HC, HS, CC, CS, UC, US, TA, KS, LS; GC; DC Y1 - обозначение размера грузоприемной платформы: 060060 (600x600мм),

080080(800х800мм), 080120(800х1200мм), 080200(800х2000мм), 080250(800х2500мм),

080300(800х3000мм), 080350(800х3500мм), 100100(1000х1000мм),

120120(1200х1200мм), 120150(1200х1500мм), 150150(1500х1500мм),

150200(1500х2000мм), 200200(2000х2000мм), 200250(2000х2500мм),

12684 (1260x840мм), 12055 (1220х550мм), 12069(1220х690мм); FH размер по заказу от

(700x400 мм) до (3000x3000 мм);

Y2 - обозначение максимальной нагрузки весов: 0300(300кг), 0600(600кг), 1000(1000кг), 1200(1200кг), 1500(1500кг), 2000(2000кг), 2500(2500кг), 3000(3000кг), 5000(5000кг), 6000(6000кг), 10000(10000кг);

Y3 - необязательный параметр - обозначение типа терминала: 203(ID203), 226(ID226), 510(ID510), 511(ID511), 550(ID550), 551(ID551), 551PN(ID551PN), 650(FW650), если весы укомплектованы терминалом.

Пример обозначения: PHC-060060-0600-226.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Общий вид ГПУ и терминалов показан на рисунке 1 - 4.

Схемы пломбировки терминалов от несанкционированного доступа приведены на рисунке 5.

PKS

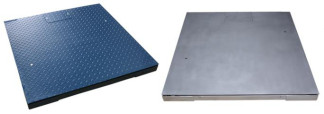

Рисунок 2 - Общий вид ГПУ весов

Весовой терминал ID226

Весовой терминал ID510

Весовой терминал ID511

Весовой терминал ID550

Весовой терминал ID551

Весовой терминал ID203    Весовой терминал FW650

Заводской номер в буквенно-цифровом формате и знак утверждения типа наносятся на маркировочную табличку, которая наклеивается на боковую поверхность ГПУ.
