| Номер в госреестре | 89239-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-10 |
| Изготовитель | Открытое акционерное общество "МИНСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД ИМЕНИ В.И.КОЗЛОВА" (ОАО "МЭТЗ ИМ. В.И.КОЗЛОВА"), Республика Беларусь |
| Год регистрации | 2023 |
| Срок свидетельства | 30.05.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

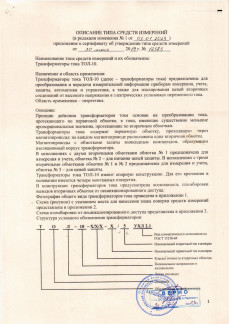

Трансформаторы тока ТОЛ-Ю (далее - трансформаторы тока) предназначены для преобразования и передачи измерительной информации приборам измерения, учета, защиты, автоматики и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических ус тановках переменного тока. Область применения - энергетика.
Принцип действия трансформаторов тока основан на преобразовании тока, протекающего по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, протекающие по вторичным обмоткам.
Трансформаторы тока содержат первичную обмотку, проходящую через магнитопроводы; на каждом магнитопроводе расположена одна вторичная обмотка. Мапштопроводы с обмотками залиты эпоксидным компаундом, образующим изоляционный корпус трансформатора.
В исполнениях с двумя вторичными обмотками обмотка № 1 предназначена для измерения и учета, обмотка № 2 - для питания цепей защиты. В исполнениях с тремя вторичными обмотками обмотки № 1 и № 2 предназначены для измерения и учета, обмотка № 3 - для цепей защиты.
Трансформаторы тока ТОЛ-Ю имеют опорную конструкцию. Для его крепления в основании имеются четыре монтажных отверстия.
В конструкции трансформаторов гока предусмотрена возможность пломбировки выводов вторичных обмоток от несанкционированного доступа;
Фотография общего вида трансформаторов тока приведена в приложении 1.
, Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3. Структура условного обозначения трансформаторов:
Т О J1 - 10 -Х/Х/Х - X / 5 УХЛ 2.1
' “ I Вид климатического исполнения по
‘ ГОСТ 15150-69
Номинальный вторичный ток в амперах
■ ■ ■ Номинальный первичный ток в амперах
Обязательные метрологические требования: указаны в таблице 1. Таблица!___
| Наименование | Значение |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток, А | 5; 10; 15; 20; 30; 40; 50; 75; 100;150; 200; 250; 300; 400; 500; 600 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Класс точности по ГОСТ 7746-2015 - вторичных обмоток для измерения и учета - вторичных обмоток для защиты | 0,2S; 0,5S; 0,5 5Р; ЮР |
| Номинальная вторичная нагрузка (с коэффициентом мощности | созфг^ 0,8), В-А - вторичных обмоток для измерений и учета 5; 10; 15; 20 - вторичных обмоток для защиты I 5; 10; 15 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: указаны в таблице 2.
| 'аблица 2 | |
| Наименование | Значение |
| Габаритные размеры, мм, не более | 270х160x240 |
| Масса, кг, не более - трансформаторов тока с двумя вторичными обмотками | |
| для номинального первичного тока. А: | |
| 5; 10; 20 | . ' 18,5 |
| 15 | 19,0 |
| 30; 40; 50; 75; 100;150;200 | 20,0 |
| 250 | 19,5 |
| 300 | 18,4 |
| 400 | 17,6 |
| 500 | 17,0 |
| 600 . | 17,2 |
| - трансформаторов тока с тремя вторичными обмотками для номинального первичного тока, А; | |
| 5; 10; 20 | 20,0 |
| 15 ■■ | 20,5 |
| 30; 40; 50; 75; 100; 150; 200 | , 21,5 |
| 300 | 19,8 - |
| 400 - | 19,0 |
| • 500 | 17,7 |
| 600 | 18,0 |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ 2.1 |
| Средний срок службы, лет. не менее | - 30 |
* 7" в еИр Н О
^ч. ОСл/у П.Д.Павлович
| Наименование | Количество |
| Трансформатор тока ТОЛ-Ю | 1 |
| Паспорт {ВИЕЛ.672211.001 ПС) | 1 |
| Руководство по эксплуатации (ВИЕЛ.672211.001 РЭ) | 1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист паспорта.
Поверка осуществляется по Г'ОС'Г 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Сведения о методиках (методах) измерений: отсутствуют.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ТУ BY 100211261.091-2019 «Трансформаторы тока ТОЛ-Ю. Технические условия», методику поверки:
ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4 _____
_Наименование и тип средств поверки _
11рибор сравнения КНТ 07__
Трансформатор тока измерительный лабораторный ТТИ-А _
Магазии нагрузок СЛ5020____
Источник силы переменного тока__j__
Термогигрометр UNITESS ТНВ 1_____
, Примечание - Допускается применять другие средства поверки, обеспечивающие
определение метрологических характеристик установки с требуемой точностью._
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: трансформаторы тока --ТОЛ-Ю соответствуют требованиям ГОСТ 7746-2015, ТУ BY 100211261.091 -2019.
Производитель средства измерений:
Открытое акционерное общество «МИНСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД ИМЕНИ В.И.КОЗЛОВА» '
ОАО «МЭТЗ ИМ. В .И.КОЗЛОВ А»
Адрес: 220037. г. Минск, ул. Уральская. 4 Телефон: (017) 325-91-99.'факс (017) 347-27-77 e-mail: info@metz.bv
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений: Республиканское унитарное предприятие «Белорусский государственный институт метрологии»
Республика Беларусь, г. Минск, Старовиленский тракт, 93 телефон: +375 17 374-55-01, факс: +375 37 244-99-38 e-mail: info@beljairn.bv
Приложение: 1. Фотография общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа на 1 листе.
А.В. Казачок
Директор БелГИМ
Приложение 1 (обязательное)
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
j
Приложение 3
(обязательное)
-fc
Схема пломбировки от несанкционированного доступа
