| Номер в госреестре | 89245-23 |
| Наименование СИ | Системы испытательные |
| Обозначение типа СИ | B (DTS) |
| Изготовитель | "Matest S.p.A.", Италия (производственная площадка: подразделение "Pavetest Pty. Ltd", Италия) |
| Год регистрации | 2023 |
| Срок свидетельства | 07.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы испытательные В (DTS) (далее - системы) предназначены для измерений силы при проведении механических испытаний образцов.
Принцип действия машин основан на преобразовании давления в гидроцилиндре или пневмоцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.

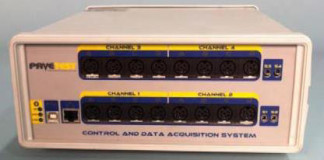

Системы состоят из нагружающего устройства с гидроцилиндром или пневмоцилиндром, насосной установки, силоизмерителя и системы управления, которые обеспечивают измерения силы при испытаниях образцов. Система управления состоит из датчика давления в гидроцилиндре или пневмоцилиндре, датчиков положения, блока управления (CDAS) для обработки измерительной информации и управления нагружающим устройством.
Машины представлены в 4 модификациях отличающихся диапазонами измерений силы, варианты исполнений отличаются наборами дополнительных приспособлений, габаритными размерами, массой и имеют обозначение:
Система испытательная ВХХХУ где В - обозначение типа систем;
ХХХ - обозначение модификации (210, 220, 230, 240);
У - обозначение варианта исполнения.
Пломбировка систем изготовителем не предусмотрена.
(С € 20 ™ Ц
^ 24048 ITALY J
llllllllllllllllll III 1111
Маркировка наносится на корпус нагружающего устройства методом наклейки шильд, на которых нанесено:
- наименование предприятия-изготовителя;
- модификация системы;
- заводской номер в виде цифрово-буквенного обозначения, состоящий из букв латинского алфавита, цифр и знаков «/»;
- знак утверждения типа.
Знак поверки на системы не наносится.
В системах используется автономное программное обеспечение (ПО) (Testlab Software), установленное на персональный компьютер под управлением операционной системы семейства Microsoft Windows. ПО выполняет функции по сбору, передаче, обработке, хранению и представлению измерительной информации.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Testlab Software |
| Номер версии (идентификационный номер) ПО* | 2.2.8.3 |
| Цифровой идентификатор ПО** | 39fe80c0d98fd8c4f0b21fdecdcf83ca (MD5) |
| * Номер версии (идентификационный номер) ПО не ниже указанного. | |
| ** Цифровой идентификатор приведен для указанной в таблице версии ПО | |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Исполнения систем | |||
| B220-01-KIT, B220-02-KIT, B210-01, B210KIT, B220P1000, B220P1001, B220P1002 | B230P103, B230P111, B230P152, B230, B230P1000, B230P1001, B230P1002, B230P1003, B230P1004, B230P1005, B230P1006, B230P1007, B230P1008, B230P1009, B230P1010, B230P1011, B230P1012, B230P1013, B230P1014, B230P1015, B230P1016, B230P1017, B230P1018, B230P1019, B230P1020 | B230P162, B230P185, B230P191, B230P1021, В230Р1022 | B240P107, B240P103, B240P1000, B240P1001, B240P1002, B240P1003, B240P1004, B240P1005, B240P1006, B240P1007, B240P1008, B240P1009, B240P1010, B240P1011, B240P1012, B240P1013, B240P1014, B240P1015, B240P1016, B240P1017 | |
| Диапазон измерений силы, кН | от 2 до 20 | от 3 до 30 | от 3 до 100 | от 13 до 130 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | |||
| Наименование параметра | Исполнения систем | ||
| B220-01-KIT, B220-02-KIT, B210-01, B210KIT, B220P1000, B220P1001, B220P1002 | B230P103, B230P111, B230P152, B230P185, B230P191, B230, B230P1000, B230P1001, B230P1002, B230P1003, B230P1004, B230P1005, B230P1006, B230P1007, B230P1008, B230P1009, B230P1010, B230P1011, B230P1012, B230P1013, B230P1014, B230P1015, B230P1016, B230P1017, B230P1018, B230P1019, B230P1020, B230P162, B230P1021, В230Р1022 | B240P107, B240P103, B240P1000, B240P1001, B240P1002, B240P1003, B240P1004, B240P1005, B240P1006, B240P1007, B240P1008, B240P1009, B240P1010, B240P1011, B240P1012, B240P1013, B240P1014, B240P1015, B240P1016, B240P1017 | |
| Условия эксплуатации: - температура, °С; - относительная влажность воздуха, % | от +15 до +35 от 45 до 80 | ||
| Габаритные размеры (длина; ширина; высота), мм, не более | 840; 760; 2170 | 800;1800; 2100 | 1090;1630; 3005 |
| Масса, кг, не более | 160 | 650 | 1360 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц | от 208 до 240 от 49 до 51 | от 207 до 253 от 49 до 51 | от 207 до 440 от 49 до 51 |
| Потребляемая мощность, кВт, не более | 1,45 | 3,1 | 12 |
| Вероятность безотказной работы за 2000 ч | 0,98 | ||
| Средний срок службы, лет | 10 | ||
Знак утверждения типа наносится
на корпус блока управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система испытательная | В (DTS) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 8 «Эксплуатация» руководства по эксплуатации «Системы испытательные В (DTS). Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498№
Стандарт предприятия «Matest S^.A.», подразделение «Pavetest Pty. Ltd».
Правообладетель
Фирма «Matest S^.A.», Италия
Адрес: Via delle Industrie, 25, 24048 Treviolo, Bergamo, Italy Web-сайт: www.matest.com E-mail: info@matest.com
