Твердомеры Роквелла КВ 150, 89246-23

Твердомеры Роквелла KB 150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59 и ГОСТ 22975-78.
Карточка СИ
Номер в госреестре 89246-23
Наименование СИ Твердомеры Роквелла
Обозначение типа СИ КВ 150
Изготовитель "KB Prüftechnik GmbH", Германия
Год регистрации 2023
Срок свидетельства 07.06.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры Роквелла KB 150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59 и ГОСТ 22975-78.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стальных шариковых наконечников с последующим измерением глубины внедрения наконечника.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока, объединённых в одном корпусе, а также персонального компьютера, поставляемого по отдельному заказу.

Твердомеры выпускаются в следующих модификациях: КВ 150 R2 и КВЕ 150 R. Модификации твердомеров отличаются конструкцией, габаритными размерами, а также степенью автоматизации процесса измерений.

Заводской (серийный) номер, состоящий из сочетания арабских цифр и букв латинского алфавита, наносится с помощью лазерной печати на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 и 2.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на твердомеры не предусмотрено.

Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунках 1 и 2.

Место нанесения маркировочной таблички

Место нанесения

знака утверждения

типа

--►

Программное обеспечение

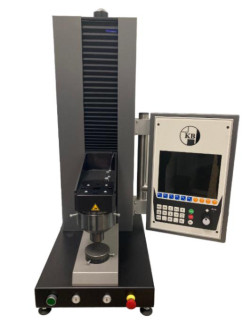

Рисунок 1 — Общий вид твердомеров Роквелла КВЕ 150 R

Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware KB 150

Hardwin XL

Номер версии (идентификационный номер) ПО

не ниже v 0.4.72

не ниже v. 2.0.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

Таблица 2 — Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла и пределы допустимого относительного отклонения испытательных нагрузок_

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

предварительная

основная

предварительная

основная

Шкала Роквелла

HRA

98,07

588,4

±2,0

±0,5

HRB(W)

980,7

HRC

1471

Продолжение таблицы 2

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

предварительная

основная

предварительная

основная

Шкала Супер-Роквелла

HR15N,

HR15T(W)

29,42

147,1

±2,0

±0,66

HR30N,

HR30T(W)

294,2

HR45N,

HR45T(W)

441,3

Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла

Шкала

Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HRA

от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ.

±2,0 HRA ±1,2 HRA

0,8

HRB(W)

от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ.

±3,0 HRB(W) ±2,0 HRB(W)

1,2

HRC

от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC ±1,5 HRC ±1,0 HRC

0,8

П р и м е ч а н и я:

1    Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон.

2    Метрологические характеристики действительны для 5 измерений.

Шкала

Супер-

Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HR15N

от 70 HR15N до 90 HR15N * от 90 HR15N до 94 HR15N включ.

±2,0 HR15N ±1,0 HR15N

1,2

1,0

HR30N

от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ.

±2,0 HR30N ±1,0 HR30N

1,2

1,0

HR45N

от 20 HR45N до 78 HR45N включ.

±2,0 HR45N

1,2

HR15T(W)

от 62 HR15T(W) до 93 HR15T(W) включ.

±3,0 HR15T(W)

2,4

HR30T(W)

от 15 HR30T(W) до 70 HR30T(W) включ. св 70 HR30T(W) до 82 HR30T(w) включ.

±3,0 HR30T(W) ±2,0 HR30t(w)

2,4

2,0

HR45T(W)

от 10 HR45T(W) до 72 HR45T(W) включ.

±3,0 HR45T(W)

2,4

П р и м е ч а н и я:

1    Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон.

2    Метрологические характеристики действительны для 5 измерений.

Технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации

температура окружающего воздуха, °С

от +15 до +35

относительная влажность окружающего воздуха, %, не более

80

Параметры электропитания

напряжение переменного тока частотой 50 Гц, В

от 207 до 253

Габаритные размеры, мм, не более

КВ 150 R2

КВЕ 150 R

длина

590

695

ширина

250

350

высота

870

865

Масса, кг, не более

140

125

Знак утверждения типа

наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 6 - Комплектность твердомеров

Наименование

Обозначение

Количество

Твердомер

KBE 150 R или KB 150 R2

1 шт.

Дополнительные

принадлежности

-

В соответствии с комплектом поставки

Руководство по эксплуатации

KB 150 R2 - 01 РЭ «Твердомеры Роквелла KB 150 R2. Руководство по эксплуатации» или

KBE 150 R - 01 РЭ «Твердомеры Роквелла KBE 150 R. Руководство по эксплуатации»

1 экз.

Сведения о методах измерений

приведены в:

-    главе 5 «Практическая работа с KB 150 R2» документа KB 150 R2 - 01 РЭ «Твердомеры Роквелла KB 150 R2. Руководство по эксплуатации»;

-    главе 6 «Практическая работа с KBE 150 R» документа KBE 150 R - 01 РЭ «Твердомеры Роквелла KBE 150 R. Руководство по эксплуатации».

Нормативные документы

ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;

ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»;

ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»;

Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении государственной поверочной схемы для средств измерения твердости по шкалам Роквелла и Супер-Роквелла»; Стандарт предприятия изготовителя фирма «KB Pruftechnik GmbH», Германия.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 07.12.2024
89246-23
Номер в ГРСИ РФ:
89246-23
Производитель / заявитель:
"KB Prüftechnik GmbH", Германия
Год регистрации:
2023
Cрок действия реестра:
07.06.2028
