| Номер в госреестре | 89247-23 |
| Наименование СИ | Весы автоматического действия |
| Обозначение типа СИ | WZA224-N |
| Изготовитель | Sartorius Lab Instruments GmbH & Co. KG, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 07.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автоматического действия WZA224-N (далее - весы) предназначены для автоматического измерения массы при сортировке и учете драгоценных камней.
Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал, изменяющийся пропорционально массе груза.
Весы встроены в Аппарат комплектации боксов АКБ, выпускаемый АО «Инновационный центр «Буревестник» (далее - Аппарат АКБ).
Конструктивно весы представляют собой два модуля, устанавливаемых на металлическую раму и соединенных системой обмена данных - весовой модуль с грузопередающим и грузоприёмным устройством и блок обработки информации. Грузопередающим устройством является вибропитатель и дополнительные грузовые конвейеры для перемещения груза после взвешивания и сортировки. Груз (драгоценные камни) взвешиваются при размещении на специальное грузоприемное устройство или при перемещении через него. Узел загрузки грузоприёмного устройства рассчитан на крупность драгоценных камней массой до 10 кар (2 г). Весовой модуль оборудован фотоэлементами для распознавания единиц подаваемого груза.
Выбор режимов работы, юстировка (калибровка) и индикация результатов взвешивания осуществляется через блок обработки информации и (или) с терминала аппарата АКБ.
При работе в автоматическом режиме весы оснащены следующими функциями:
- сортировки по заданной оператором массе груза;
- автоматического устройства установки нуля;
- памяти на 50 программ работы.
Список прикладных программ, не связанных со взвешиванием:
- подсчет числа объектов в партии;
- суммирование массы груза в партии;
- переключение массы нетто / брутто.
Весы оснащены программой, позволяющей проводить юстировку (калибровку) внешним грузом. Информация с весов может быть сконфигурирована оператором и передана на внешние электронные устройства с помощью интерфейсов RS232, 4-20 мА, Ethernet.
Маркировочная табличка весов изготавливается из полимерной пленки, крепится клеевым способом на боковой поверхности блока обработки информации. На лицевой панели Аппарата комплектации боксов АКБ также крепится маркировочная табличка, содержащая сведения о весах - серийный номер, месяц и год выпуска.
Маркировочная табличка, размещаемая на блоке обработки информации весов, включает следующие сведения:
- наименование производителя и его товарный знак;
- наименование и модель весов;
- месяц и год выпуска;
- серийный номер.
Серийный номер имеет цифровой формат, нанесен типографским способом.

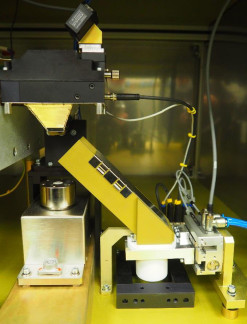

Общий вид весо 1
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Весы оснащены встроенным программным обеспечением. Идентификационное наименование программного обеспечения и номер версии высвечивается при включении блока обработки информации весов. Основные функции метрологически значимой части программного обеспечения: обработка сигнала весоизмерительного датчика и последующий пересчет его в единицы массы хранение программ работы весов, результатов измерений и обработки данных для прикладных программ, вывод данных на экран и передача на периферийные устройства.
Программное обеспечение заложено в процессе производства и защищено от доступа и изменения пломбами. Обновления программного обеспечения в процессе эксплуатации весов не предусмотрено. Идентификационные данные метрологически значимой части программного обеспечения представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии ПО (идентификационный номер) | 1.22.1.1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший предел взвешивания (Max), г | 200 |
| Действительная цена деления шкалы (d), мг | 0,1 |
| Пределы допускаемой абсолютной погрешности при неавтоматической работе, мг, при поверке (в эксплуатации), в интервалах взвешивания: от 1 до 50 г включ. св. 50 г до Мах включ. | ± 0,2 (± 0,2) ± 0,2 (± 0,4) |
| Пределы допускаемой относительной погрешности при автоматической работе, %, при поверке (в эксплуатации), в интервалах взвешивания: от 1 до 50 г включ. св. 50 г до Мах включ. | ± 0,5 (± 0,5) ± 0,5 (± 0,5) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость взвешиваний (максимальная), шт./мин | 75 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 1 |
| Потребляемая мощность, В А | 500 |
| Габаритные размеры весов, мм, не более | |
| - длина | 400 |
| - ширина | 400 |
| - высота | 500 |
| Габаритные размеры Аппарата комплектации боксов АКБ, мм, не более | |
| - длина | 1565 |
| - ширина | 860 |
| - высота | 2010 |
| Масса Аппарата комплектации боксов АКБ, кг, не более | 540 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность воздуха (при 25 °С), %, не более | 80 |
наносится типографским способом на титульный лист Паспорта весов.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автоматического действия | WZA224-N | 1 шт. |
| Паспорт весов | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Методы измерений описаны в разделе Паспорта «Порядок работы».
Приказ Министерства финансов Российской Федерации от 9 декабря 2016 г. № 231н «Об утверждении инструкции о порядке учета и хранения драгоценных металлов, драгоценных камней, продукции из них и ведения отчетности при их производстве, использовании и обращении»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация Sartorius Lab Instruments GmbH & Co. KG, Германия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
