| Номер в госреестре | 89248-23 |
| Наименование СИ | Датчики линейных перемещений тензометрические |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Tokyo Measuring Instruments Laboratory Co., Ltd., Япония |
| Год регистрации | 2023 |
| Срок свидетельства | 07.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики линейных перемещений тензометрические (далее - датчики) предназначены для измерения линейных перемещений и преобразования измеренного значения в электрический сигнал.
Принцип действия датчиков заключается в преобразовании линейных перемещений штока/тросика в аналоговый электрический сигнал.
Конструктивно датчики состоят из единого корпуса, в котором расположен чувствительный элемент и схема коммутации электрических цепей. Измеряемое перемещение передается в измерительную схему через шток/тросик.
Датчики выпускаются в следующих модификациях CDP-[B], CDP-[B]M, CDP-[B]B, CDP--[B]D, CDP-[B]T, SDP-[B]E, SDP-[B]ET, DDP-[B]A, DP-[B]G, DP-[B]E, отличающихся конструктивным исполнением, суть конструктивных особенностей содержится в типовом обозначении датчиков.
Типовое обозначение модификаций и их исполнений имеет следующий вид [A]-[B][C],
где:
[A] - конструктивное исполнение:
CDP - штоковый в цилиндрическом корпусе;
SDP - штоковый в корпусе в форме прямоугольного параллелепипеда;
DDP - штоковый в корпусе в форме циферблата;
DP - тросиковый в корпусе в форме прямоугольного параллелепипеда.
[B] - номинальное перемещение в мм. Возможные значения: 5; 10; 20; 25; 30; 50; 100; 200;300, 500; 1000; 2000; 5000;
[С] - исполнение по функционалу:
Отсутствует обозначение - общего назначения для моделей CDP;
A - Общего назначения для моделей DDP;
B - с прорезиненным герметичным штоком;
D - с двумя полномостовыми схемами подключения;
E - общего назначения для моделей SDP и DP (5000 мм);
ET - со сквозным штоком;
F - специального исполнения корпуса для установки датчика в узел встройки Заказчика; G - общего назначения для моделей DP (500 мм, 1000 мм, 2000 мм)
M - миниатюрный с прямым выводом кабеля;
MT - миниатюрный с боковым выводом кабеля;
T - с крючком на конце штока.
Серийный номер датчика, в виде буквенно-цифрового обозначения, состоящий из латинских букв и арабских цифр, наносится на маркировочную табличку, наклеиваемую на корпус датчиков. Место нанесения серийного номера представлено на рисунках 1-8. Для датчиков модификаций DDP-[B]A, DP-[B]G, DP-5000E серийный номер наносится на маркировочную табличку, наклеиваемую на заднюю панель корпуса датчиков.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование датчиков не производится. В процессе эксплуатации, датчики не предусматривают внешних механических регулировок.

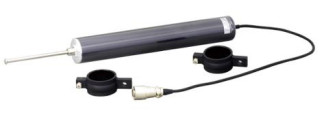

Общий вид датчиков приведён на рисунках 1-9. Общий вид маркировочной таблички приведен на рисунке 10.
УРе. SDP-5Qn__ Ser.No. ВАА181 14Q
Tokyo Measuring Instruments LaS
ft Л f ± ^ ^ #1
MADE IN JAPAN
Рисунок 10- Общий вид маркировочной таблички
Маркировочная табличка содержит следующую информацию:
- сокращенное наименование изготовителя (Tokyo Measuring Instruments Lab.);
- модель;
- серийный номер.
| Таблица 1 - М | етрологические характеристики | ||||
| Модифика ция | Нижний предел измерений, % от номинального перемещения | Выходной сигнал при Sном*, мВ/В | Коэффициент преобразова- * мм ния*,- ’ мВ/В | Номинальное перемещение Sном*, мм | Пределы допускаемой приведенной погрешности измерений перемещения*, % |
| CDP-[B][C] | 5 | от 0,5 до 7 | от 0,714 до 10000 | 5; 10; 25; 50; 100 | ± 0,1; ± 0,3; ± 0,5 |
| SDP-[B][C] | 50; 100; 200; 300 | ± 0,2; ± 0,3; ± 0,5 | |||
| DDP-[B][C] | 10; 20; 30; 50 | ± 0,3; ± 0,5; ± 1 | |||
| DP-[B][C] | 500; 1000; 2000; 5000 | ± 0,3; ± 0,5; ± 1 | |||
| * - фактическое значение указывается в паспорте | |||||
| Наименование характеристики | Значение | ||||
| Модификация | P- С[] 8 « | SDP- ИИ | DDP- И[С] | DP- [B][E] | DP- [B][G] |
| Номинальное входное сопротивление, Ом | от 332,5 до 367,5 | от 190 до 210 | от 247 до 273 | ||
| Номинальное выходное сопротивление, Ом | от 332,5 до 367,5 | ||||
| Напряжение питания постоянного тока, В | от 2 до 10* | ||||
| Габаритные размеры без выступающих частей, мм, не более - диаметр/ширина - длина | 42 294 | 52 410 | 85 210 | 0 3 1> | |
| Масса, кг, не более | 0,7 | 1,3 | 0,6 | 1,5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 20 до 80 | ||||
| * - фактическое значение указывается в паспорте | |||||
Наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Датчик линейных перемещений тензометрический (модификация в соответствии с заказом) | - | 1 шт. |
| Паспорт | - | 1 экз. |
Приведены в разделах 1.3 и 1.4 «Установка датчика» и «Порядок работы с датчиками» документа «Датчик линейных перемещений тензометрический. Паспорт».
Государственная поверочная схема для средств измерений длины в диапазоне от 1Т0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Tokyo Measuring Instruments Laboratory Co., Ltd., Япония.
