| Номер в госреестре | 89249-23 |
| Наименование СИ | Комплекс измерения массы светлых нефтепродуктов |
| Обозначение типа СИ | КИМ-12-ЯНОС |
| Изготовитель | Общество с ограниченной ответственностью "Альянс-Инжиниринг" (ООО "Альянс-Инжиниринг"), г. Красногорск, Московская обл. |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерения массы светлых нефтепродуктов КИМ-12-ЯНОС (далее - комплекс) предназначен для измерения массы нефтепродуктов, отгружаемых в автомобильные цистерны, управления процессом налива, и передачи измеренных значений массы в систему учета отгрузки ПАО «Славнефть-ЯНОС».
К настоящему типу средства измерений относится комплекс измерения массы светлых нефтепродуктов КИМ-12-ЯНОС (далее - комплекс), заводской номер 01. Принцип действия комплекса основан на прямом методе динамических измерений массы нефтепродуктов в потоке с помощью счетчиков-расходомеров массовых (далее - расходомеров), установленных на каждом посту налива (далее - АСН). Задания на отгрузку нефтепродуктов в автоцистерны поступают из системы учета отгрузки ПАО «Славнефть-ЯНОС» и обрабатываются системой управления комплексом для выполнения процесса налива. Во время налива расходомеры формируют и передают на пульты управления наливом (далее - ПУН), расположенные на каждом АСН, значение массы отгружаемого нефтепродукта в виде цифрового сигнала в режиме реального времени. ПУН, выполненные на базе контроллеров Бтайе S7-1200 производства фирмы «Siemens», принимают данные от расходомеров и, в зависимости от задания на отгрузку, выдают управляющие сигналы на клапаны для выполнения процесса налива.
После окончания процесса налива значения измеренной массы нефтепродукта передаются в виде цифрового выходного сигнала от ПУН на сервер системы управления комплексом, для визуализации на автоматизированное рабочее место оператора (далее - АРМ оператора), и в систему учета отгрузки ПАО «Славнефть-ЯНОС», при этом они не подвергаются математическим преобразованиям.
Комплекс состоит из 12 АСН, в состав которых входят:
- счетчик-расходомер массовый Micro Motion, модификации CMF300, с преобразователем серии 2700, (5 шт.), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45115-16, с преобразователем серии 2700, (1 шт.), регистрационный номер 45115-10, с преобразователем серии 2700, (3 шт.), регистрационный номер 13425-06, с преобразователем RFT 9739, (2 шт.), регистрационный номер 13425-06, с преобразователем RFT 9739, (1 шт.), регистрационный номер 13425-99, изготовленный по технической документации фирмы «Emerson Process Management/ Micro Motion Inc.», США;
- пульт управления наливом, изготовленный по технической документации АИ-06Д00460/19 ООО «Альянс-Инжиниринг», РФ, на базе контроллера Simаtic S7-1200 производства фирмы «Siemens», (12 шт.);
- запорно-регулирующий клапан (12 шт.), с пневмоприводом;
- наливное устройство (12 шт.), для верхнего налива нефтепродуктов в автомобильные цистерны;
- датчик предельного уровня нефтепродукта, смонтированный на конусном уплотнении наливного устройства, по 1 шт. на каждом наливном устройстве;
- устройство контроля заземления (12 шт.).
В состав комплекса также входят сервер и АРМ оператора комплекса (1 шт.), с установленным программным обеспечением (далее - ПО) «Totally Integrated Automation Portal» (далее - TIA Portal), производства фирмы «Siemens», Германия.
Счетчики-расходомеры массовые предназначены для измерений массы нефтепродуктов при наливе в автомобильные цистерны.
Запорно-регулирующие клапаны предназначены для регулирования расхода нефтепродукта в начале и в конце налива, стабилизации номинального расхода нефтепродукта при основном режиме налива. Управление клапанами производится автоматически по сигналам, формируемым в контроллере Бтайс S7-1200.
ПУН работает с дискретными, цифровыми сигналами, поступающими от средств измерений и оборудования, входящих в состав АСН, осуществляет передачу по цифровым каналам необходимой информации на сервер.
Сервер выполняет следующие функции:
- прием информации о количестве нефтепродукта для отгрузки в каждую секцию автоцистерны из системы учета отгрузки ПАО «Славнефть-ЯНОС»;
- передачу информации в ПУН для выполнения задания по наливу и формирования сигналов;
- регистрацию заданного и измеренного количества отгруженного нефтепродукта;
- регистрацию изменений состояния технологического оборудования;
- передачу в систему учета отгрузки ПАО «Славнефть-ЯНОС» информации по каждой отгруженной партии нефтепродуктов.
АРМ оператора выполняют следующие функции:
- отображение заданного и измеренного количества нефтепродукта;
- управление технологическим оборудованием, контроль и визуализацию его состояния;

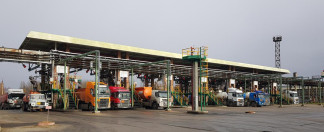

Общий вид комплекса представлен на рисунке 1.
Схемы пломбировки от несанкционированного доступа с обозначением мест нанесения знака поверки на счетчики-расходомеры массовые CMF300 - в соответствии с их эксплуатационной документацией, или как представлено на рисунке 2.
Нанесение заводского номера на комплекс не предусмотрено. Комплексу присвоен заводской номер 01. Заводской номер указывается в формуляре на комплекс. Сведения о форматах, способах и местах нанесения заводских номеров счётчиков-расходомеров массовых, входящих в состав АСН приведены в формуляре на комплекс.
На каждом АСН размещена табличка с надписью «АСН» и ее порядковым номером, выполненной методом трафаретной печати и прикрепленная на верхней площадке обслуживания.
Номер АСН также наносится методом трафаретной печати непосредственно на соответствующих колоннах площадок обслуживания.
Метрологически значимая часть ПО, устанавливаемого на сервере и АРМ операторов используется для передачи и представления измерительной информации о количестве нефтепродуктов. Данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий.
Нормирование метрологических характеристик комплекса проведено с учетом влияния метрологически значимой части ПО.
Уровень защиты метрологически значимой части ПО в соответствии с Р 50.2.077-2014 -«средний».
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Totally Integrated Automation Portal |
| Номер версии (идентификационный номер) ПО | V15.1 Update 5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Минимальная масса отпускаемых нефтепродуктов, кг | 1450 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % от измеряемого значения | ±0,25 |
| Диапазон номинальных значений расхода нефтепродуктов при наливе в автомобильные цистерны, т/ч: | от 20 до 90 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество АСН, шт. | 12 |
| Давление в трубопроводах при наливе нефтепродуктов, МПа, не более | 0,6 |
| Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В | от 187 до 242 от 323 до 418 |
| Рабочие условия эксплуатации: - температура отпускаемых нефтепродуктов, °С - температуры окружающей среды, °С: - для технических средств АСН - для системы управления, сервера и АРМ оператора - относительная влажность воздуха при 15 °С, %, не более: - для технических средств АСН - для АРМ оператора | от -30 до +40 от -40 до +40 от +5 до +35 97 80 |
наносится на титульные листы эксплуатационной документации типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерения массы светлых нефтепродуктов | КИМ-12-ЯНОС зав. № 01 | 1 шт. |
| Руководство по эксплуатации | АИ-06Д00460/19.РЭ | 1 экз. |
| Формуляр | АИ-06Д00460/19.ФО | 1 экз. |
приведены в документе Инструкция МЦКЛ.0470.М-2023 «ГСИ. Методика (метод) измерений. Масса нефтепродуктов. Методика измерений комплексом измерения массы светлых нефтепродуктов КИМ-12-ЯНОС».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
