| Номер в госреестре | 89261-23 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | AAS |
| Изготовитель | "China factory: Jiangsu Skyray Instrument Co., Ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 09.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные AAS (далее - спектрометры) предназначены для измерений содержания различных элементов в водных растворах, пробах пищевых продуктов и продовольственного сырья, атмосферном воздухе, почвах атомно-абсорбционным методом.
Принцип действия спектрометров основан на методе атомно-абсорбционного спектрального анализа, в ходе которого осуществляется измерение поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, возникающего при атомизации пробы. Спектрометры могут использовать пламенный атомизатор или электротермический атомизатор в зависимости от модификации. В пламенной горелке в зависимости от анализируемых элементов используется пламя «ацетилен-воздух» или «ацетилен
- закись азота». Электротермический атомизатор обеспечивает атомизацию проб с управлением температурным режимом от компьютера.
Конструктивно спектрометры представляют собой автоматизированные лабораторные приборы периодического действия, выполненные в виде единого блока. Спектрометры состоят из источника излучения (лампы с полым катодом), оптической системы, атомизатора, монохроматора, приемника излучения (фотоумножителя) и системы обработки сигнала, поступающего с фотоумножителя.
Спектрометры снабжены тремя методами считывания: для измерения абсорбции, плотности излучения и интенсивности излучения - и тремя режимами сигнала: атомарное поглощение, фоновое поглощение и поглощение с коррекцией фона. Спектрометры имеют 8 ламп с полым катодом. Все условия работы и параметры спектрометра, таких как ток лампы, отрицательное высокое напряжение, рабочая длина волны, щели, автоматическое усиление, коррекция фона, автоматическое определение пика, автоматическое зажигание/гашение и другие параметры контролируются с помощью управляющего персонального компьютера, подключаемого через USB-порт.
Спектрометры выпускаются в 2 модификациях: AAS6000 и AAS9000. Спектрометр AAS6000 снабжен пламенным атомизатором, спектрометр AAS9000 - пламенным и электротермическим атомизаторами.
Маркировочная табличка с серийным номером размещается на правой боковой стенке спектрометра в правом нижнем углу. Серийный номер имеет цифровой формат, нанесен типографским способом. Пломбирование и нанесение знака поверки на спектрометры не предусмотрено.

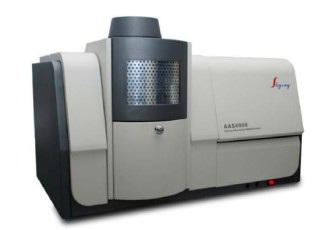

Общий вид спектрометров представлен на рисунке 1.
Рисунок 1 - Общий вид спектрометров атомно-абсорбционных AAS а - спектрометр атомно-абсорбционный AAS6000, б - спектрометр атомно-абсорбционный
AAS9000
Спектрометры атомно-абсорбционные AAS оснащаются программным обеспечением AAS, которое управляет работой спектрометров и отображает, обрабатывает и хранит полученные данные. Программным образом осуществляется настройка спектрометра, сбор и обработка данных, поступающих с приемника излучения спектрометра; создание и хранение файлов методов измерений и файлов измерений; градуировка спектрометра и вычисление результатов измерений; сохранение результатов измерений на жестком диске персонального компьютера; создание отчетов по результатам измерений.
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | AAS |
| Номер версии (идентификационный номер) ПО | не ниже 1.3.3.150000 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| AAS6000 | AAS9000 | |
| Диапазон показаний оптической плотности, Б | от 0 до 2,5 | |
| Характеристическая концентрация (чувствительность) для меди (Х=324,8 нм) с пламенным атомизатором, мкг/дм3, не более | 35 | 35 |
| Характеристическая концентрация (чувствительность) для кадмия (Х=228,8 нм) с электротермическим атомизатором при объеме дозирования 20 мм3, мкг/дм3, не более | - | 2,0 |
| Предел обнаружения меди (Х=324,8 нм) с пламенным атомизатором (по критерию 3а), мкг/дм3, не более | 10 | 10 |
| Предел обнаружения кадмия (Х=228,8 нм) с электротермическим атомизатором при объеме дозирования 20 мм3 (по критерию 3о), мкг/дм3, не более | - | 1,0 |
| Относительное СКО случайной составляющей погрешности спектрометра при измерении выходного сигнала, %, не более: - с пламенным атомизатором - с электротермическим атомизатором (при объеме дозирования 20 мкл) | 5,0 | 5.0 5.0 |
Технические характеристики | ||
| Наименование характеристики | Значения для модификаций | |
| AAS6000 | AAS9000 | |
| Спектральный диапазон, нм | от 190 до 900 | |
| Спектральная ширина щели, нм | 0,1; 0,2; 0,4; 0,7; 1,4 | |
| Время установления рабочего режима спектрометров, мин, не более | 15 | |
| Время непрерывной работы спектрометров, ч, не менее | 8 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 220 до 240 50/60 | |
| Потребляемая мощность, ВА, не более | 200 | 5000 |
| Наименование характеристики | Значения для модификаций | |
| AAS6000 | AAS9000 | |
| Габаритные размеры, мм, не более: | ||
| - ширина | 565 | 565 |
| - длина | 870 | 1296 |
| - высота | 595 | 532 |
| Масса, кг, не более | 100 | 165 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +10 до +30 | |
| - относительная влажность воздуха, %, не более | 85 | |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность | ||
| Наименование | Обозначение | Количество |
| Спектрометр атомно-абсорбционный | AAS | 1 шт. |
| Лампы с полым катодом | - | 8 шт. |
| Комплект принадлежностей | - | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 4 «Выбор оптимизированных условий» и разделе 5 «Анализ» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия «China factory: Jiangsu Skyray Instrument Co., Ltd», Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
