| Номер в госреестре | 89265-23 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | HTY-DI1500 |
| Изготовитель | Zhejiang Tailin Scitech Co., Ltd., Китай; производственная площадка Zhejiang Tailin Bioengineering Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 09.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода HTY-DI1500 предназначены для измерений массовой концентрации общего органического углерода в воде.
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде. В результате окисления образуется диоксид углерода, реагирующий с водой и образующий угольную кислоту. Поступающая в анализатор проба распределяется на два канала, в одном из которых она облучается ультрафиолетовой лампой для окисления органических соединений. Далее кондуктометрические датчики анализатора измеряют удельную электрическую проводимость воды на выходе из обоих каналов. Электронный блок анализатора преобразует полученную разность в единицы концентрации общего органического углерода и передает результаты измерений на встроенный дисплей и во внешний управляющий компьютер.
Анализаторы представляет собой стационарные настольные лабораторные приборы, выполненные в моноблочном исполнении. Ввод пробы может осуществляться как в ручном режиме, так и в автоматическом - при наличии и использовании автоматического пробоотборника (автосамплера) ASE-18C (опция).
Управление анализатором осуществляется с внешнего персонального компьютера с программой для управления анализатором и для обработки результатов измерений.
Нанесение знака поверки на анализаторы и пломбирование анализаторов не предусмотрено.
Общий вид анализатора приведен на рисунке 1. Вид таблички (шильды) с заводским номером приведен на рисунке 2.
Заводской номер в цифровом формате, идентифицирующий каждый экземпляр анализатора, наносится на информационную табличку (шильд), которая расположена на задней панели.
HTY-DI1500 TOC Analyzer
(7туёйш. I л#®
(Caution:Must be grounded!)
Product Standard: Q/HTY 012 Detection Range: (0-1500.0)ug/L Maxima* Permissible Error:±5%
Power: 100И. (200-240)VAC, 50/60HZ
Device N0.: 04072106 Mfg. Date: 5,2022
Zhejiang Tailin Bioengineering Co.,Ltd. website:www. taiiingood. com
Mdms: NO. 2930, Nanhuw Rd. Btnjtang DMrict Hangzhou, China Tel: (0066) 571 86589098

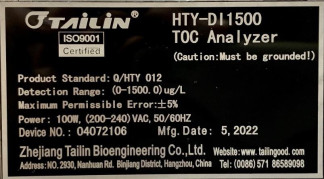

Рисунок 2 - Общий вид таблички (шильды) с заводским номером
Анализаторы оснащаются встроенным программным обеспечением и автономным программным обеспечением TOC-Multi & Simult. Идентификационные данные ПО приведены в таблице 1.
Все ПО является полностью метрологически значимым.
Встроенное программное обеспечение анализатора выполняет следующие функции:
- диагностика, управление электропитанием и прочие аппаратные функции анализатора;
- сбор данных для передачи их в автономное ПО.
Информация о версии встроенного ПО и операции по перепрошивке встроенного ПО пользователю недоступны.
Автономное ПО выполняет следующие функции:
- управление анализатором;
- настройка режимов работы;
- получение аналитических пиков, разметка, вычисление площади, расчет концентрации;
- контроль, сбор, обработка, хранение и защита результатов измерений;
- построение градуировочных зависимостей;
- создание отчетов;
- проведение диагностических проверок анализатора и отдельных его блоков;
- идентификация, регламентация и контроль учетных записей и прав доступа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TOC-Multi & Simult |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации общего органического углерода, мкг/л | от 45 до 1500 |
| Пределы допускаемой относительной погрешности, %: | |
| - в поддиапазоне от 45 до 100 мкг/л включ. | ±35 |
| - в поддиапазоне св. 100 до 500 мкг/л включ. | ±12 |
| - в поддиапазоне св. 500 до 1500 мкг/л включ. | ±7 |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШ*В), мм, не более | 230x250x350 |
| Масса, кг, не более | 8 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 230±23 50±1 |
| Потребляемая мощность, Вт, не более | 100 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, %, не более | от +17 до +28 75 |
наносится на лицевую панель анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
| Таблица 4 - Комплектность анализаторов | |||
| Наименование | Обозначение | Кол-во | Примечание |
| Анализатор общего органического углерода | HTY-DI1500 | 1 шт. | - |
| Персональный компьютер с предустановленным ПО TOC-Multi & Simult | - | 1 шт. | поставляется по запросу |
| Программное обеспечение для работы с анализатором | TOC-Multi & Simult | 1 шт. | на сменном носителе |
| Руководство по эксплуатации | - | 1 экз. | - |
приведены в Руководстве по эксплуатации «Анализаторы общего органического углерода HTY-DI1500» раздел 6 «Программное обеспечение для управления и измерения TOC-Multi & Simult».
Стандарт предприятия Zhejiang Tailin Scitech Co., Ltd., Китай
