| Номер в госреестре | 89266-23 |
| Наименование СИ | Установки раздаточные для сжиженного газа |
| Обозначение типа СИ | ФАС |
| Изготовитель | Общество с ограниченной ответственностью "Фасэнергомаш" (ООО "Фасэнергомаш"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 09.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки раздаточные для сжиженного газа ФАС (далее - колонки) предназначены для измерений объема (массы) сжиженного углеводородного газа (пропан-бутановой смеси) при заправке транспортных средств и бытовых баллонов на автозаправочных станциях.
Конструктивно колонки выполнены в едином корпусе из нержавеющей или углеродистой окрашенной стали. В корпусе смонтированы гидравлическая и электрическая части колонки.
Принцип действия колонок основан на измерении объема (массы) отпускаемого сжиженного газа и состоит в следующем: сжиженный углеводородный газ поступает в фильтр, где происходит его очистка от механических примесей. Далее сжиженный газ поступает в газоотделитель, где происходит отделение паровой фазы. Очищенный сжиженный газ через расходомер, дифференциальный и электромагнитный клапаны, разрывную муфту и топливозаправочный рукав с раздаточным пистолетом поступает в транспортное средство или бытовой газовый баллон.
В колонках реализован прямой метод измерения объема (массы) сжиженного природного газа, прошедшего через колонку, в единицах объема (массы).
Основными элементами колонки являются:
- расходомер объемный камерный (четырехпоршневой) либо расходомер массовый LPGmass (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37965-14) или расходомер массовый Promass (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15201-11);
- запорная арматура (клапаны с электромагнитным приводом);
- электронный блок управления колонкой со встроенным микроконтроллером и цифровым табло индикации (далее - блок управления);
- топливозаправочный рукав с раздаточным пистолетом.
Сигнал от расходомера поступает в блок управления, на цифровом табло которого индицируется объем или масса отпущенного газа, его цена и стоимость (индикация массы производится только при комплектации расходомером массовым).
Колонки выпускаются в двух модификациях:
- ФАС L при комплектации расходомером объемным камерным (четырехпоршневым);
- ФАС К при комплектации расходомерами массовыми LPGmass (рег. №37965-14), расходомерами массовыми Promass (рег. №15201-11).
В зависимости от конструкции корпуса, количества расходомеров, топливозаправочных рукавов и места их расположения колонки выпускаются 7 серий: 100; 200; 300; 400; 500; 600; 700.
Корпус колонки конструктивно выполнен в следующих вариантах, которые представлены на рисунке 2, «столбик» (серия 100); «флажок» (серия 200); «многогранник» (серия 300); «прямоугольник» (серии 400, 600 и 700); «столбик ассиметричный» (серия 500).
Колонка может оснащаться одним или двумя топливозаправочными рукавами с возможностью одновременной заправкой по обоим рукавам. В этом случае колонки комплектуются 2 расходомерами и соответственно двумя блоками управления.
Колонка оснащена манометром (класс точности 1,5) для контроля давления газа перед топливозаправочным рукавом.
Задание дозы объема (массы), включение и выключение колонок производится непосредственно с колонки или оператором с удаленного компьютера. Колонки обеспечивают работу как с предварительным заданием дозы (объема или массы) сжиженного газа, так и до полного заполнения бака автотранспортного средства. При комплектации колонки массовым расходомером на цифровое табло выводится объем или масса заправляемого газа, а при использовании расходомера объемного камерного (четырехпоршневого) - только объем.
Заправка в целях обеспечения безопасности производится до 85 % объема баллона, что обеспечивается отсечкой поплавкового уровнемера, установленного в баллоне.
Колонка по заказу может комплектоваться электрическим обогревателем блока управления для обеспечения нижнего предела рабочего диапазона температур окружающей среды (минус 40 °C).
Исполнения колонок определяется в соответствии со структурой условного обозначения, приведенной на рисунке 1.
| ФАС | Х | Х | Х | Х | X | |
| L - объемный расходомер или K - массовый расходомер | ||||||
| 0-фронтальное расположение шлангов 1-боковое расположение шлангов 2-диагональное расположение шлангов 3-фронтальное противоположное расположение шлангов | ||||||
| 1 или 2-количество топливозаправочных рукавов | ||||||
| 1-серия 100; 2-серия 200; 3-серия 300; 4-серия 400; 5-серия 500; 6-серия 600; 7-серия 700; | ||||||
| S - углеродистая окрашенная сталь N - нержавеющая сталь | ||||||
| Тип колонки | ||||||
Рисунок 1 - Структура условного обозначения колонок
Серия 300

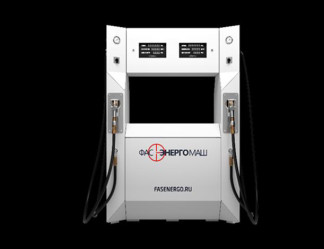

Рисунок 2 - Общий вид установок раздаточных для сжиженного газа ФАС серий 100, 200, 300
Рисунок 4 - Общий вид установок раздаточных для сжиженного газа ФАС серий 600, 700
Заводской номер в цифровом формате ХХХХХХХ, состоящий из арабских цифр, наносится методом чеканки на маркировочную табличку, которая крепится заклёпками на корпус колонки.
Общий вид маркировочной таблички и места ее крепления на корпусе колонки показаны на рисунке 5.
__Установка раздаточная для
ЕРГОМАШ' р
сжиженного газа
Тип ФАС
Среда СУГ/LPG Напряжение, В 220 Частота, Гц 50 Ном. расход, л/мин 50 Мин. расход, л/мин 5
е
Зав. №..................................
Серия корпуса...............................
Рабочее давление 1,6 МПа (16 бар) Дата изготовления...................
II
ЕНЕ
II Gb c ПА T2 Х
197229, г. Санкт-Петербург, Петербург, п. Лахта,
ул. Красных Партизан, д.10, к.1, лит. А
JLU
Сертификат соответствия № ЕАЭС RU С ^ЦНА65.В.00600/20
Орган по сертификации ООО "ТехБезопасность"
Места пломбирования для предотвращения несанкционированного вмешательства в настройки расходомеров показаны на рисунках 6 - 8.
В целях предотвращения доступа к основным элементам колонки она пломбируются. Устанавливается пломба, содержащая изображение знака поверки. Место пломбирования колонки (блока управления) показано на рисунке 9.
Программное обеспечение (ПО) колонок является встроенным и устанавливается в микроконтроллере блока управления, имеет функции: управления работой колонки, вывода на цифровое табло индикации блока управления информации об объёме (массе) выданного сжиженного газа и его стоимости, работы интерфейсов связи, сохранения во внутренней памяти количество выданных доз, количества и характер отказов.
Идентификационные данные ПО приведены в таблице1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CSA |
| Номер версии (идентификационный номер) ПО | 001.ХХХ1} |
| 1) - 001 - версия метрологически значимой части ПО, ХХХ- версия метрологически незначимой части ПО | |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «средний».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью колонок.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении объема (массы) сжиженного природного газа, прошедшего через колонку, % | ±1,0 |
| Минимальный объемный расход, дм3/мин (л/мин) | 5 |
| Максимальный объемный расход, дм3/мин (л/мин) | 50 |
| Минимальный массовый расход, кг/мин | 2,7 |
| Максимальный массовый расход, кг/мин | 27 |
| Минимальный объем (минимальная масса) дозы выдачи, дм3 (кг) | 5,0 (5,0) |
| Наименование характеристики | Значение |
| Число разрядов на табло колонки: - цена за 1 дм3 (л) или кг газа, руб. - объем (масса) отпущенного газа, дм3 (л) или (кг) - стоимость отпущенного газа, руб. | 99,99 9999.99 99999.99 |
| Максимальное рабочее давление газа, МПа | 1,6 |
| Габаритные размеры1), мм, не более длина, высота, ширина, | от 430 до 520 от 1601 до 1700 от 1043 до 1200 |
| Масса1}, кг, не более | от 120 до 300 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от - 40 до + 40 95 от 84,0 до 106,7 |
| Напряжение питания (сеть переменного тока, 50 Гц), В | от 187 до 242 |
| Потребляемая мощность, Вт, не более | 180 |
| Средняя наработка до отказа, ч, не менее | 31500 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | IIGbcIIAT2X |
| Х)-в зависимости от исполнения | |
Знак утверждения типа наносится
на маркировочную табличку методом чеканки, которая крепится на корпусе колонки, и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность установок раздаточных для сжиженного газа ФАС
| Наименование | Обозначение | Количество |
| Установки раздаточные для сжиженного газа | ФАСХХХХХ1} | 1 шт. |
| Паспорт (в соответствии с исполнением колонки) | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| — в соответствии с заказом | ||
приведены в разделе 2 «Использование по назначению» РЭ «Установки раздаточные для сжиженного газа ФАС».
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
26.51.52-001-09575788-2018 ТУ «Установки раздаточные для сжиженного газа ФАС Технические условия».
| Зарегистрировано поверок | 22 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
