| Номер в госреестре | 89268-23 |
| Наименование СИ | Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза |
| Обозначение типа СИ | byko-swing |
| Изготовитель | BYK-Gardner GmbH, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 09.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза byko-swing (далее - твердомеры) предназначены для измерений числа колебаний и времени уменьшения амплитуды колебаний маятника при определении твердости лакокрасочных покрытий по ГОСТ 5233-2021.
Принцип действия твердомеров основан на определении параметров затухания маятника, колеблющегося на поверхности образца с нанесенным лакокрасочным покрытием, и последующей математической обработке полученных данных.
Конструктивно твердомеры состоят из основания с вертикально установленной колонной, размещенной в защитном несъемном кожухе, и маятника. В верхней части колонны закреплен автоматический подъемный столик для исследуемого образца со штифтами для установки маятников и пузырьковым уровнем. В нижней части основания размещен блок фотодетекторов для регистрации колебаний маятника, совмещенный с автоматической системой задания начального отклонения маятника. Основание снабжено регулируемыми опорами для установки горизонтального положения подъемного столика.
В состав твердомеров входит маятник Кенига и/или маятник Персоза. Маятники представляют собой рамную конструкцию с перекладиной с шаровыми опорами для установки на исследуемом образце. Маятники отличаются формой рамы, массой и габаритными размерами. Маятник Кенига снабжен регулируемым противовесом.
Твердомеры также комплектуются контрольной стеклянной пластиной.
Управление твердомером осуществляется с помощью встроенного электронного блока, размещенного в основании. На передней панели основания размещены функциональные кнопки электронного блока и жидкокристаллический дисплей.
Твердомер может быть подключен к персональному компьютеру через интерфейс USB для обновления программного обеспечения представителями изготовителя.

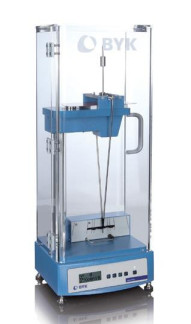

Общий вид твердомеров представлен на рисунке 1.
Общий вид маятников представлен на рисунке 2.
Заводской номер в виде цифрового обозначения наносится на боковую панель основания твердомера в виде наклейки.
Формат нанесения заводских номеров твердомеров и обозначение места нанесения знака утверждения типа представлены на рисунке 3.
Нанесение знака поверки на твердомеры и их пломбирование не предусмотрены.
А
а б
Рисунок 2 - Общий вид маятников а - маятник Кенига, б - маятник Персоза
Твердомеры имеют встроенное программное обеспечение (ПО), обеспечивающее настройку режима измерений, счет количества колебаний и времени затухания маятника, отображение результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные метрологически значимой части ПО приведены в
таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BykoSwing |
| Номер версии (идентификационный номер) ПО | не ниже 1.09 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики твердомеров
| Наименование характеристики | Значение | |
| Маятник Кенига | Маятник Персоза | |
| 1 | 2 | 3 |
| Диапазон измерений твердости, усл. ед. | от 0,10 до 1,50 | |
| Пределы допускаемой абсолютной погрешности измерений твердости, усл. ед. | ±0,01 | |
| Дискретность отсчета времени уменьшения амплитуды колебаний маятника, с | 1 | |
| Диапазон измерений числа колебаний маятника | от 0 до 999 | |
| Пределы допускаемой абсолютной погрешности измерений числа колебаний маятника | ±1 | |
| 1 | 2 | 3 |
| Средний период колебаний маятника на | 1,40±0,02 | 1,00±0,01 |
| контрольной стеклянной пластине, с | ||
| Время уменьшения амплитуды колебаний | ||
| маятника на контрольной стеклянной пластине | ||
| при изменении угла отклонения маятника, с: | ||
| - от 6° до 3°; | 250±10 | - |
| - от 12° до 4° | - | 430±10 |
| Допускаемое отклонение углов отклонения | ||
| маятника от номинального значения, не более: | ||
| - 3° 4°- 5 5 | ±10' | |
| - 6 , 2 О | ±2( | )' |
| Повторяемость результатов измерений числа | ||
| колебаний маятника, не более: | ||
| - абсолютная; | 5 | - |
| - относительная, % | - | 3 |
Таблица 3 - Основные технические характеристики маятников
| Наименование характеристики | Значение | |
| Маятник Кенига | Маятник Персоза | |
| Масса, г | 200,0±0,2 | 500,0±0,1 |
| Диаметр опорных шариков, мм | 5,000±0,005 | 8,000±0,005 |
| Расстояние между центрами опорных шариков, мм | 30,0±0,2 | 50,0±1,0 |
| Расстояние от плоскости опоры до острия стрелки, мм | 400,0±0,2 | |
| Расстояние от плоскости опоры до центра тяжести, мм | - | 60±1 |
Таблица 4 - Основные технические характеристики твердомеров
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 280x253x770 |
| Масса, кг, не более | 19,1 |
| Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха, %, не более | от +15 до +25 85 |
| Средний срок службы, лет | 7 |
| Средняя наработка до отказа, ч, не менее | 4200 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом и на боковую панель основания твердомера в виде наклейки, как на рисунке 3.
Таблица 5 - Комплектность твердомеров
| Наименование | Обозначение | Количество, шт. |
| Твердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза * | byko-swing | 1 |
| Контрольная стеклянная пластина | 1 | |
| Адаптер сетевой | 1 | |
| Руководство по эксплуатации | 1 | |
| * Количество и тип маятников выбирается в соответствии с требованиями заказчика | ||
приведены в документе «Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза byko-swing. Руководство по эксплуатации», п. 4 «Порядок работы».
ГОСТ 5233-2021 «Материалы лакокрасочные. Метод определения твердости покрытия по маятниковому прибору»;
Стандарт предприятия BYK-Gardner GmbH, Германия.
