| Номер в госреестре | 89270-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ |
| Изготовитель | Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина (изготовлены в 1997-2002 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. Корпус трансформаторов напряжения снабжен табличкой (шильдом), с указанием заводского номера и основных метрологических и технических характеристик.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-П-ХЛ1 с зав. №№ 3605, 3612, 3561; НКФ-М-330 АУ1 с зав. №№ 2219, 2239, 2265.
Заводской номер трансформатора в виде цифрового обозначения наносится ударным способом на информационную табличку на корпусе.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено.

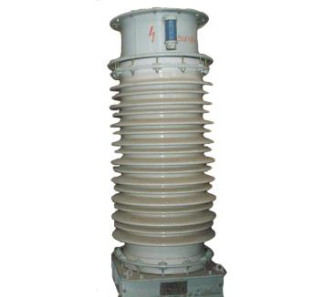

Общий вид трансформаторов напряжения приведен на рисунках 1, 2.
Рисунок 2 - Общий вид трансформатора напряжения НКФ-М-330 АУ1 с указанием места пломбировки от несанкционированного доступа, места нанесения заводского номера
Таблица 1 - Метрологические ха
рактеристики
| Наименование характеристики | Значение | |||||
| Исполнение трансформатора | НКФ-110-П-ХЛ1 | НКФ-М-330 АУ1 | ||||
| Заводские номера | 3605, 3612, 3561 | 2219, 2239, 2265 | ||||
| Номинальное первичное напряжение, В | 110000: V3 | 330000:V3 | ||||
| Номинальное вторичное напряжение, В | 100:V3 | 100:V3 | ||||
| Класс точности | 0,5 | 1,0 | 3,0 | 0,5 | 1,0 | 3,0 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 600 | 1200 | 400 | 600 | 1000 |
| Номинальная частота, Гц | 50 | 50 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| НКФ-110-11-ХЛ1 | НКФ-М-330 АУ1 | |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающей среды, °С | ХЛ1 от -60 до +40 | У1 от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | НКФ-110-11-ХЛ1 | 3 |
| Трансформатор напряжения | НКФ-М-330 АУ1 | 3 |
| Трансформатор напряжения НКФ. Паспорт | - | 6 |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
