| Номер в госреестре | 89278-23 |
| Наименование СИ | Датчики высоты нижней границы облачности |
| Обозначение типа СИ | ДНГО-8 |
| Изготовитель | Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики высоты нижней границы облачности ДНГО-8 (далее - датчики ДНГО-8) предназначены для автоматических измерений высоты нижней границы облаков.
Конструктивно датчики ДНГО-8 выполнены в виде единого блока, в корпусе которого размещены: приемно-передающий оптический модуль, приемник и передатчик световых импульсов, плата управления, процессорная плата, блок питания, блок обдува (оконный кондиционер), резервная аккумуляторная батарея.
Принцип действия датчика ДНГО-8 основан на измерении времени, необходимого для прохождения импульса света до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код, обработки результатов измерений и передачи информации в линию связи.
В датчиках ДНГО-8 использована технология «LIDAR» на основе импульсного диодного лазера, при которой короткие излучаемые (лазерные) импульсы посылаются в вертикальном или близком к вертикальному направлению. Излучаемые (лазерные) импульсы на своем пути отражаются, рассеиваются и поглощаются атмосферными частицами, образуя профиль отраженного сигнала (далее - эхо-сигнал). По полученному эхо-сигналу происходит вычисление до трех слоев облачности (при наличии) и определяется их нижняя граница.
Нанесение знака поверки на корпус датчиков ДНГО-8 не предусмотрено. Заводской номер, состоящий из восьми арабских цифр, наносится на корпус датчика ДНГО-8 в виде наклейки.

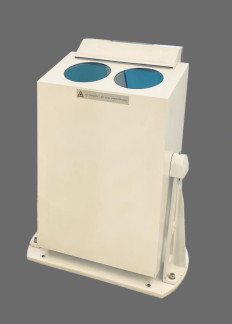

Датчики ДНГО-8 имеют последовательный интерфейс связи RS-485. Общий вид датчика ДНГО-8 представлен на рисунке 1. Пломбировка не предусмотрена, для защиты датчиков ДНГО-8 от несанкционированного доступа применяются замки. Схема расположения замков и место нанесения заводского номера представлены на рисунке 2.
Датчики ДНГО-8 имеют встроенное программное обеспечение «ceilometer.hex» и автономное программное обеспечение «ГМП-26.ехе», которое является полностью метрологически значимым.
Встроенное ПО «ceilometer.hex» обеспечивает прием, обработку, передачу результатов измерений в линию связи,
Автономное ПО «ГМП-26.ехе» обеспечивает прием, обработку, анализ результатов измерений, создание сообщений с данными, проверку состояния и управление датчиком ДНГО-8.
Уровень защиты программного обеспечения «средний» в соответствиис Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | ceilometer.hex |
| Номер версии (идентификационный номер) ПО | не ниже v.1.1 |
| Идентификационное наименование автономного ПО | ГМП-26.ехе |
| Номер версии (идентификационный номер) ПО | не ниже v.3.12.22 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений высоты нижней границы облаков, м | от 30 до 8000 |
| Пределы допускаемой погрешности измерений высоты нижней границы облаков: -абсолютной, в диапазоне от 30 до 100 м, включ.; -относительной в диапазоне св. 100 до 8000 м, % | ±10 ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | 220±22 |
| -частота переменного тока, Гц | 50 |
| Потребляемая мощность, В А, не более | 500 |
| Интерфейсы связи | RS-485 |
| Габаритные размеры, мм, не более: | |
| - высота | 828 |
| - ширина | 700 |
| - длина | 760 |
| Масса, кг, не более | 48 |
| Условия эксплуатации: | |
| -температура воздуха, °С | от -50 до +50 |
| -относительная влажность воздуха, % | до 100 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации и формуляра типографским методом.
Таблица 4 - Комплектность датчика ДНГО-8
| Наименование | Обозначение | Количество |
| Датчики высоты нижней границы облачности | ДНГО-8 | 1 шт. |
| Руководство по эксплуатации | ДПША 414625.008РЭ | 1 шт. |
| Формуляр | ДПША 414625.008ФО | 1 экз. |
приведены в руководстве по эксплуатации ДПША 414625.008РЭ, в разделе 1.2 «Работа ДНГО-8».
Техническая условия ДПША 414625.008ТУ «Датчики высоты нижней границы облачности ДНГО-8».
