| Номер в госреестре | 89285-23 |
| Наименование СИ | Повторители сигналов искробезопасные |
| Обозначение типа СИ | ЛПА-310 |
| Изготовитель | Общество с ограниченной ответственностью "Ленпромавтоматика" (ООО "Ленпромавтоматика"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Повторители сигналов искробезопасные ЛПА-310 (далее - повторители) предназначены для линейного преобразования силы постоянного тока на входе повторителей в значения силы постоянного тока на его выходе при гальванической развязке электрических измерительных цепей.
Принцип действия повторителей основан на установлении равенства токов, протекающих в первичной и вторичной обмотке сигнального трансформатора, посредством применения следящей обратной связи, компенсирующей магнитные потоки таким образом, чтобы суммарный поток в сердечнике оставался равным нулю.
Конструктивно повторители выполнены в пластмассовом корпусе, состоящем из двух частей, с установленной внутрь печатной платой, и предназначены для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены повторителей применены съемные клеммные колодки.
Модификации повторителей ЛПА-310 отличаются назначением, количеством каналов преобразования и наличием (отсутствием) функции раздвоения выходного сигнала.
Повторители имеют обозначение согласно рисунку 1.
Л ПА-31 0 - X Y 0
| 0 Без раздвоения сигнала | |
| 1 С раздвоением сигнала | |
| 1 1 канал | |
| 2 2 канала | |
Рисунок 1 - Обозначение повторителей ЛПА-310 Выпускаемые модификации перечислены в таблице 1.
| Модификация | Описание |
| ЛПА-310-100 | Один канал |
| ЛПА-310-110 | Один канал с раздвоением сигнала на 2 выхода |
| ЛПА-310-200 | Два канала |
Все повторители являются связанным оборудованием с искробезопасными выходными цепями уровня «ia» по ГОСТ 31610.11-2014, имеют маркировку «[Ех ia Ga] ПС/ПБ, [Ех ia Da] ШС, [Ех ia Ma] I,» и предназначены для установки вне взрывоопасных зон помещений и наружных установок.
Корпус повторителя заклеивается изготовителем с целью предотвращения вскрытия и несанкционированного доступа к внутренним частям прибора. Пломбирование повторителей не предусмотрено.
Нанесение знака поверки на корпус повторителей не предусмотрено.

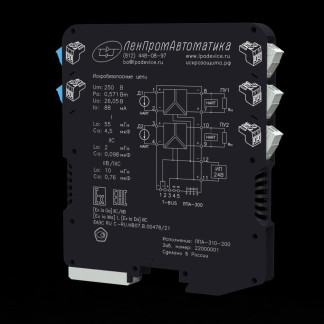

Общий вид повторителей ЛПА-310 и место нанесения знака поверки представлены на рисунке 2.
Место нанесения знака утверждения типа
Заводской номер повторителя наносится методом лазерной гравировки на боковую поверхность корпуса в формате «Зав. номер: YYXXXXXX», где YY - последние 2 цифры текущего года, ХХХХХХ - порядковый номер выпускаемого в текущем году изделия серии ЛПА-310.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразования силы постоянного тока в значения силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой основной, приведенной к диапазону преобразования (ДП), погрешности преобразования силы постоянного тока в значения силы постоянного тока от 0 до 20 мА, % | ±0,08 |
| Пределы допускаемой дополнительной, приведенной к ДП, погрешности преобразования, вызванной отклонением температуры окружающего воздуха от нормальной (20 ±5) °С в рабочем диапазоне температур от -40 °С до +15 °С на каждые 10 °С, % | ±0,04 |
| Пределы допускаемой дополнительной, приведенной к ДП, погрешности преобразования, вызванной отклонением температуры окружающего воздуха от нормальной (20 ±5) °С в рабочем диапазоне температур от +25 °С до +70 °С на каждые 10 °С, % | ±0,02 |
| Количество каналов преобразования - ЛПА-310-100 - ЛПА-310-110 - ЛПА-310-200 | 1 1 2 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 18 до 36 |
| Потребляемая мощность, Вт, не более: - ЛПА-310-100 - ЛПА-310-110 - ЛПА-310-200 | 1,8 2,4 3,12 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 130,6х12,8х140,8 |
| Масса, кг, не более | 0,16 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность (при температуре +35 °С), % - атмосферное давление, кПа | от -40 до +70 90 от 84,0 до 106,7 |
| Средний срок службы, лет | 12 |
| Средняя наработка до метрологического отказа, ч, не менее | 58 200 |
| Маркировка взрывозащиты | [Ех ia Ma] I [Ех ia Ga] ПС/IIB [Ех ia Da] ШС |
Знак утверждения типа наносится
на корпус повторителей ЛПА-310 методом лазерной гравировки и на титульные листы эксплуатационных документов типографским способом.
Таблица 4 - Комплектность повторителей
| Наименование | Обозначение | Кол. |
| Повторитель сигналов искробезопасный ЛПА-310 | ЛПА-310-XY0 | 1 шт. |
| Паспорт | ОЛПА-21.018.28 ПС | 1 экз. |
| Руководство по эксплуатации | ОЛПА-21.018.28 РЭ | 1 экз. |
приведены в разделе 6 «Применение повторителей» документа ОЛПА-21.018.28 РЭ «Повторители сигналов искробезопасные ЛПА-310. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 31610.0 -2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования; ГОСТ 31610.11-2014 Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ТУ 27.12.23-017-13898149-2020 Повторители сигналов искробезопасные ЛПА-310. Технические условия.
