| Номер в госреестре | 89290-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТЛМ-10 |
| Изготовитель | Завод измерительных трансформаторов, г. Самара |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1У3 и ТЛМ-10-2У3, которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ-10-1У3 зав. № 5808, 5803, 5807, 5806, 0575, 0781, 0695, 0588, 8359, 8356, 0575, 0624, 1801, 1808, 4846, 4844, 4512, 4681, 0045, 0049, 8929, 8946, 1205, 1174, 5833, 3654, 7080, 4488, 6965, 1237, 1030, 1029, 0920, 0951, 1179, 1180, 8230, 1161, 5343, 7276, 5250, 4509 и модификации ТЛМ-10-2У3 зав. № 5216, 4653, 4173, 1461, 8234, 7257, 8244, 5732, 7738, 9303, 3004, 2514, 9421, 2222, 2180, 5004, 00490, 00252, 9300, 8347, 9250, 7062, 3013, 7484, 7269, 9265, 8490, 8491, 3391, 3470, 5287, 5557, 5296, 5566.

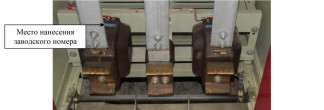

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Пломбирование трансформаторов тока не предусмотрено. Метрологические и технические характеристики
Таблица 1.1 - Метрологические характеристики ТЛМ-10-1УЗ
| Наименование характеристики | Значение для заводских номеров | ||||
| 0575, 0781, 0695, 0588 | 8З59, 8З56 | 1801, 1808 | 10З0,1029, 0920, 0951, 5З4З, 7276 | 5808, 580З, 5807,5806, 0575, 0624, 58ЗЗ,З654 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 | 10 |
| Номинальный первичный ток Ьном, А | 100 | 150 | 200 | З00 | 400 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 | 10 | 10 |
Таблица 1.2 - Метрологические характеристики ТЛМ-10-1У3
| Наименование характеристики | Значение для заводских номеров | ||||
| 4512, 4681, 0045, 0049, 8929, 8946, 82З0, 1161, 5250, 4509 | 4846, 4844 | 6965, 12З7 | 1205, 1174, 1179, 1180 | 7080, 4488 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 | 10 |
| Номинальный первичный ток Ьном, А | 600 | 800 | 1000 | 1500 | 1500 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 15 | 10 | 15 |
| Наименование характеристики | Значение для заводских номеров | |||||
| 3004, 2514, 9421, 7484, 7269, 8490, 8491 | 5287, 5557, 5296, 5566 | 4173, 2222, 2180, 9250, 7062, 3013, 9265 | 5732, 7738, 9303, 9300, 8347 | 5216, 4653, 5004, 00490, 00252 | 1461, 8234, 7257, 8244, 3391, 3470 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 | 10 | 10 |
| Номинальный первичный ток Гном, А | 100 | 150 | 200 | 400 | 600 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 | 10 | 10 | 15 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТЛМ-10-1У3; ТЛМ-10-2У3 | 1 шт. |
| Паспорт | ТЛМ-10-1У3; ТЛМ-10-2У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
