| Номер в госреестре | 89292-23 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | Infiniium Z |
| Изготовитель | Компания "Keysight Technologies, Inc.", США (производственная площадка: компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия) |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы Infiniium Z (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Осциллографы выпускаются в следующих модификациях: DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ634A, DSAZ634A.
Осциллографы имеют одинаковую конструкцию и выполнены в виде настольного моноблока. Различные модели осциллографов DSAZ и DSOZ отличаются друг от друга полосой пропускания и наличием опции измерения дрожания.
На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.
Серийный номер, идентифицирующий каждый экземпляр осциллографа в буквенноцифровом формате, указывается на информационной наклейке на корпусе в формате цифрового обозначения. Нанесение знака поверки на осциллографы не предусмотрено.

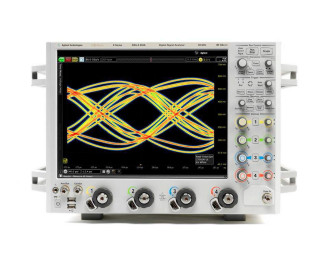

Внешний вид одной из модификаций осциллографа с указанием места размещения знака утверждения типа приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
| Название опций | Описание опций |
| N2803A | Пробник до 30 ГГц (InfiniiMax III) |
| N2802A | Пробник до 25 ГГ ц (InfiniiMax III) |
| N2801A | Пробник до 20 ГГ ц (InfiniiMax III) |
| N2800A | Пробник до 16 ГГц (InfiniiMax III) |
| N5439A | Головка пробника ZIF |
| N5445A | Головка пробника |
| N5441A | Впаиваемая головка пробника |
| N5444A | 3,5 мм/2,92 мм/SMA головки пробников |
| N5443A | Устройство подключения и держатель для проверки рабочих характеристик и устранения временного сдвига между каналами для пробников |
| N5440A | Головка пробника ZIF 450 Ом |
| N5447A | Головка пробника ZIF 250 Ом |
| N5442A | Прецизионный адаптер BNC |
| N5448A | Гибкие удлинительные кабели с соединителями 2,92 мм |
| N5449A | Высокоимпедансный адаптер |
| N2812A | 35 ГГ ц кабель |
| N2830A | Пробник до 4 ГГц (InfiniiMax III+) |
| N2831A | Пробник до 8 ГГц (InfiniiMax III+) |
| N2832A | Пробник до 13 ГГц (InfiniiMax III+) |
| N2848A | Головка пробника QuickTip |
| N2849A | Головка пробника QuickTip |
| N2764AU-020 | Модернизация серии 90000Х до серии 90000Q с полосой пропускания 20 ГГ ц |
| N2764AU-028 | Увеличение полосы пропускания с 28 ГГц серии 90000Х до 33 ГГц серии 90000Q |
| N2764AU-028 | Модернизация серии 90000Х до серии 90000Q с полосой пропускания 32 ГГц |
| N2764BU-025 | Увеличение полосы пропускания с 20 до 25 ГГц |
| N2764BU-033 | Увеличение полосы пропускания с 25 до 33 ГГц |
| N2764BU-050 | Увеличение полосы пропускания с 33 до 50 ГГц |
| N2764BU-062 | Увеличение полосы пропускания с 50 до 63 ГГц |
| N2810A-050 | Увеличение памяти с 20 до 50 Мвыб на канал |
| N2810A-100 | Увеличение памяти с 50 до 100 Мвыб на канал |
| N2810A-200 | Увеличение памяти с 100 до 200 Мвыб на канал |
| N2810A-500 | Увеличение памяти с 200 до 500 Мвыб на канал |
| N2810A-01G | Увеличение памяти с 500 до 1 Гвыб на канал |
| N2810A-02G | Увеличение памяти с 1 до 2 Гвыб на канал |
| N5473A | DVD RW |
| 82350B | GPIB интерфейс |
| N5474C | Съемный твердотельный диск |
Осциллографы имеют встроенное программное обеспечение (далее - ПО), изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Infiniium Oscilloscope Software |
| Номер версии (идентификационный номер) ПО | не ниже 06.70.00101 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| DSOZ204A, DSAZ204A | DSOZ254A, DSAZ254A | DSOZ334A, DSAZ334A | DSOZ504A, DSAZ504A | DSOZ634A, DSAZ634A | |
| Количество входных каналов | 4 | ||||
| Полоса пропускания (по уровню -3 дБ) ГГц: - двухканальный режим - четырехканальный режим | 20 20 | 25 25 | 32 32 | 50 33 | 62 33 |
| Максимальная частота дискретизации, Гвыб/с: - двухканальный режим - четырехканальный режим | 80 | ||||
| 80 | 160 | ||||
| Время нарастания/спада, пс (от 10 до 90 %), не более | 22,0 | 17,6 | 13,3 | 8,8 | 7 |
| Входное сопротивление каналов, Ом | от 48,5 до 51,5 | ||||
| Развязка между каналами, дБ, (между двумя каналами с равными коэффициентами отклонения Коткл1)): - в тракте 1,85 мм от 0 до 40 ГГ ц включ. от 40 до 62 ГГц - в тракте 3,5 мм | 70 60 70 | ||||
| Время нарастания/спада, пс (от 10 до 90 %), не более | 22,5 | 18 | 13 | 9 | 7 |
| Входное сопротивление каналов, Ом | от 48,5 до 51,5 | ||||
| Наименование характеристики | Значение | ||||
| DSOZ204A, DSAZ204A | DSOZ254A, DSAZ254A | DSOZ334A, DSAZ334A | DS0Z504A, DSAZ504A | DS0Z634A, DSAZ634A | |
| Развязка между каналами, дБ, (между двумя каналами с равными коэффициентами отклонения Коткл1)): - от 0 до 3 ГГц - от 3 до 8 ГГц - от 8 ГГц до максимального значения частоты | 60 40 35 | ||||
Система вертикального отклонения
| Разрешающая способность по вертикали, бит | 8, с усреднением не более 12 |
| Динамический диапазон, делений | ±4 |
| Диапазон установки коэффициента отклонения Коткл в последовательности 1; 2; 5, В/дел | от 1 • 10-3 до 1 |
| Пределы допускаемой абсолютной погрешности установки коэффициента отклонения Доткл2), мВ/дел: Коткл до 5 мВ/дел включ. Коткл св. 5 мВ/дел | ±0,025 • 8 [дел] • Коткл ±0,02 • 8 [дел] • Коткл |
| Диапазон установки напряжения смещения исмещ2) при Коткл, В: до 40 мВ/дел включ. св. 40 до 75 мВ/дел включ. св. 75 до 130 мВ/дел включ от 130 до 240 мВ/дел включ. св. 240 мВ/дел | ±0,4 ±0,7 ±1,2 ±2,2 ±4,0 |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения Дсмещ при напряжении входного сигнала, В: до 3,5 В включ. св. 3,5 В | ±[0,02- исмещ + 0,018 (дел) • Коткл] ±[0,02- исмещ + 0,018 (дел) • Коткл + 1 • 10-3] |
| Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока: - двумя курсорами - одним курсором | ±(Кдоткл+ Кр) 4) ±(Кдоткл + Дсмещ + Кр /2) |
| Максимальное значение входного напряжения, В | ±5 |
| Наименование характеристики | Значение | ||||
| DSOZ204A, DSAZ204A | DSOZ254A, DSAZ254A | DSOZ334A, DSAZ334A | DSOZ504A, DSAZ504A | DSOZ634A, DSAZ634A | |
| Максимальное среднее квадратическое значение собственных шумов Urn при Коткл, мВ: - 10 мВ/дел - 50 мВ/дел - 100 мВ/дел - 1 В/дел | 0,41 1,46 2,90 28,6 | 0,48 1,70 3,30 32,5 | 0,60 2,00 3,90 38,1 | 0,90 2,90 5,70 56,7 | 1,0 3.3 6.4 63 |
| Система горизонтального отклонения | |||||
| Диапазон установки коэффициентов развертки, с/дел | от 2 • 10-9 до 200 | ||||
| Пределы допускаемой относительной погрешности опорного генератора 5о5) | ±(0,1 • 10-6 + 0,1 • Тэ • 10-6) 6) | ||||
| Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров (СКЗ) 7), с: - без усреднения - с усреднением более минус 256 | 5-[(К2нт + S2)]-2 + 5cW2 8) 0,35-[(К2нт + S2)]-2 + 5cW2 | ||||
| Джиттер внутреннего опорного генератора (СКЗ), фс, не более: до 10 мс включ. св. 10 до 100 мс включ. св. 100 мс до 1 с | 75 190 500 | ||||
| Пределы допускаемой погрешности измерений джиттера при измерении интервалов времени (СКЗ), с | ±(К2нт + S2)-2 | ||||
| Пределы допускаемой погрешности измерений джиттера при измерении периода (СКЗ), с | [2 • (К2нт + S2)]-2 | ||||
| Пределы допускаемой погрешности измерений джиттера при измерении цикл-цикл (СКЗ), с | [3 • (К2нт + S2)]-2 | ||||
| Синхронизация | |||||
| Виды запуска | автоматический, ждущий, однократный, принудительный | ||||
| Чувствительность, деление: - низкая от 0 до 22 ГГ ц - высокая от 0 до 18 ГГц включ. св. 18 до 22 ГГц | 2,0 0,3 1,0 | ||||
| Минимальная ширина импульса для запуска, пс: - аппаратно - с программой InfiniiScan | 250 40 | ||||
DSOZ204A,
DSAZ204A
DSOZ254A,
DSAZ254A
DSOZ334A,
DSAZ334A
DSOZ504A,
DSAZ504A
DSOZ634A,
DSAZ634A
Диапазон уровней входного сигнала внутренней синхронизации
±4 деления или ±4 В в зависимости, что меньше; +5 В при значении входного сигнала +5 В
любой канал, сеть, вход внешнего запуска
Источники запуска
Коткл - значение коэффициента отклонения, В/дел.
Лоткл - значение абсолютной погрешности установки коэффициента отклонения В/дел.
^смещ - значение напряжения смещения, В.
Клоткл - коэффициент, численно равный Лоткл, В; Кр - разрешение, Кр = 0,004-8-К, где К
- коэффициент, численно равный установленному коэффициенту отклонения, В.
5о - значение относительной погрешности опорного генератора;
Тэ - коэффициент, численно равный количеству лет эксплуатации осциллографа;
СКЗ - среднее квадратическое значение;
Кнт - коэффициент, численно равный отношению N/^ар, N - уровень собственного шума (СКЗ), ^ар - время нарастания выходного напряжения, с, ^зм - время измерения, S - джиттер внутреннего опорного генератора (СКЗ)._
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока частотой 50 Гц, В | от 198 до 242 |
| Габаритные размеры, мм, не более: | |
| высота | 338 |
| ширина | 508 |
| длина | 493 |
| Масса, кг, не более | 32,2 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от +18 до +28 |
| относительная влажность окружающего воздуха, %, не бо- | |
| лее | 80 |
| атмосферное давление, кПа | от 84 до 106 |
Знак утверждения типа
наносится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Таблица 5 - Комплектность осциллографов
| Наименование | Обозначение | Количество |
| Осциллограф Infiniium Z | Модификации: DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ634A, DSAZ634A | 1 шт.* |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * По заказу | ||
приведены в разделе 2 «Основные операции при работе с осциллографом» документа «Осциллографы Infiniium Z. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Единые технические и метрологические требования на осциллографы Infiniium Z», компания «Keysight Technologies, Inc.», США.
