Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "СВЕЗА Уральский" Обозначение отсутствует, 89294-23

Назначение

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "СВЕЗА Уральский" (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

1-й    уровень - измерительно-информационные комплексы (ИИК), которые включают в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

2-й    уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) "АльфаЦЕНТР" (далее по тексту - сервер ИВК), блок коррекции времени ЭНКС-2 (далее по тексту - УСВ), автоматизированное рабочее место (АРМ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по вторичным измерительным цепям поступают на соответствующие измерительные входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

-    активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

-    средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим астрономическим временем. Результаты измерений передаются в дробных числах кВтч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. Сервер ИВК АИИС КУЭ с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электрической энергии и считывает с них тридцатиминутный профиль нагрузки для каждого канала учета и журналы событий.

Сервер ИВК или АРМ ИВК АИИС КУЭ один раз в сутки, в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ), формирует отчеты в формате XML. Передача отчетов XML с сервера ИВК или АРМ ИВК в программно-аппаратные комплексы АО "АТС", регионального филиала АО "СО ЕЭС" и прочим заинтересованным субъектам ОРЭМ осуществляется с использованием с электронной цифровой подписи (ЭЦП), и реализуется по каналу связи сети Интернет.

Сервер ИВК или АРМ ИВК АИИС КУЭ имеет возможность принимать измерительную информацию от АИИС КУЭ смежных участников ОРЭМ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят часы счетчиков, часы сервера ИВК, УСВ, синхронизирующий собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК АИИС КУЭ периодически, не реже одного раза в один час, сравнивает собственную шкалу времени со шкалой времени УСВ, и при расхождении на величину равную ±1 с и более, производит синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется во время сеанса связи со счетчиками, но не реже одного раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±2 с и более, выполняется коррекция шкалы времени счетчика, но не чаще одного раза в сутки.

Журналы событий счетчиков электрической энергии, сервера ИВК отражают: факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

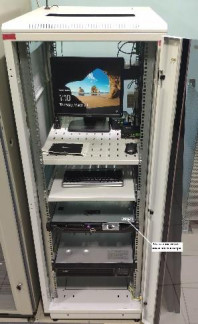

Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО "АльфаТ ЦЕНТР". Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - "высокий" в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Технические характеристики

Состав измерительных каналов приведен в таблице 2.

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Примечания:

1.    Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

2.    В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

3.    Границы погрешности результатов измерений приведены для cos9=0,8, токе ТТ, равном 100% от 1ном для нормальных условий и для рабочих условий: в случае ИК №1, 2, 5, 6, 7, 8, 9, 17, 21, 22 при cos9=0,8, токе ТТ, равном 2% от !ном; ИК №3, 4, 18 при cos9=0,8, токе ТТ, равном 5 % от 1ном; ИК №10, 11, 12, 13, 14, 15, 16, 19, 20, 23 при cos9=0,8, токе ТТ, равном 20% от !ном, при температуре окружающего воздуха в месте расположения счетчиков от +5 до +35 °С.

Таблица 4 - Основные технические характеристики АИИС КУЭ

Сервер ИВК:

- среднее время наработки на отказ, ч, не менее

50000

2

113

113

113

3,5

- среднее время восстановления работоспособности, ч

Глубина хранения информации:

Счетчики:

-    тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее:

СЭТ-4ТМ.03М ПСЧ-4ТМ.05.МК.04 ПСЧ-4ТМ.05.МК.20 Сервер ИВК:

-    хранение результатов измерений и информации состояний средств измерений, лет, не менее

Надежность системных решений:

-    защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

-    резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

-    в журнале событий счетчика:

-    параметрирования;

-    коррекции времени в счетчике с обязательной фиксацией времени до и после коррекции, или величины коррекции времени, на которую было скорректировано устройство;

-    формирования обобщенного события (или по каждому факту) по результатам автоматической самодиагностики счетчика;

-    отсутствия напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

-    перерыва питания счетчика с фиксацией времени пропадания и восстановления. Защищенность применяемых компонентов:

-    механическая защита от несанкционированного доступа и пломбирование:

-    счетчика электрической энергии;

-    промежуточных клеммников вторичных цепей напряжения;

-    испытательной коробки;

-    сервера ИВК.

-    защита информации на программном уровне:

-    результатов измерений (при передаче, возможность использования ЭЦП);

-    установка пароля на счетчик;

-    установка пароля на сервер ИВК.

Знак утверждения типа

наносится на титульные листы формуляра АИИС КУЭ типографским способом.

Комплектность

Комплектность АИИС КУЭ представлена в таблице 5.

Сведения о методах измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО "СВЕЗА Уральский". МВИ 26.51.43/02/23, аттестованной ФБУ "Самарский ЦСМ". Аттестат аккредитации № RA.RU.311290 от 16.11.2015.

Нормативные документы

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";

ГОСТ Р 8.596-2002 "ГСИ. Метрологическое обеспечение измерительных систем. Основные положения".
