| Номер в госреестре | 89301-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1981-1993гг) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-1У У1, ТФЗМ 500Б-1 У1 и ТФЗМ 500Б-1 ХЛ1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинального вторичного тока и условиями эксплуатации.
К трансформаторам тока данного типа относятся трансформаторы тока:
- модификация ТФЗМ 220Б-Ш У1 зав. № 2476, 13659, 13512, 13753;
- модификация ТФЗМ 220Б-1У У1 зав. № 4276, 4265, 4398, 4143, 4064, 4131, 4079, 4065, 4409, 4044, 4115, 4390, 9252, 9260, 9037, 8040, 7859, 8038, 8021, 8020, 8010, 11759, 8029, 8032, 8037, 8033;
- модификация ТФЗМ 500Б-1 У1 зав. № 393, 391;
- модификация ТФЗМ 500Б-1 ХЛ1 зав. № 330.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

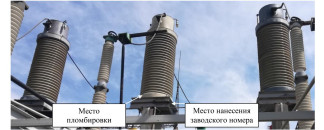

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш У1
| Наименование характеристики | Значение для заводских номеров |
| 2476, 13659, 13512, 13753 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Ьном, А | 600 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-1У У1
| Наименование характеристики | Значение для заводских номеров | |
| 4276, 4265, 4398, 4143, 4064, 4131, 4079, 4065, 4409, 4044, 4115, 4390, 9252, 9260, 9037, 8040, 7859, 8038, 8021, 8020 | 8010, 11759, 8029, 8032, 8037, 8033 | |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток Ьном, А | 1000 | 500 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
| Наименование характеристики | Значение для заводских номеров |
| 393,391 | |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток Гном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 ХЛ1
| Наименование характеристики | Значение для заводского номера |
| 330 | |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток Гном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для модификаций ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-1У У1, ТФЗМ 500Б-1 У1; для модификации ТФЗМ 500Б-1 ХЛ1 | от -45 до +40 от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 220Б-Ш У1; ТФЗМ 220Б-1У У1; ТФЗМ 500Б-1 У1; ТФЗМ 500Б-1 ХЛ1 | 1 шт. |
| Паспорт | ТФЗМ 220Б-Ш У1; ТФЗМ 220Б-1У У1; ТФЗМ 500Б-1 У1; ТФЗМ 500Б-1 ХЛ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
