| Номер в госреестре | 89302-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ELK-CT0 L |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ELK-СТО L (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствами измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы являются встроенными, сконструированы специально для установки в КРУЭ и не являются обособленным конструктивным узлом. Соединение с соседними модулями происходит при помощи штепсельных контактов. В качестве первичных обмоток используются токопроводы КРУЭ. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Выводы вторичных обмоток присоединены к контактам, смонтированным на клеммной колодке, которая помещена в металлический заземленный корпус. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа к клеммам. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом под давлением. Рабочее давление контролируется датчиком плотности элегаза. В случае повышения давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
К трансформаторам данного типа относятся трансформаторы с зав. № 2ОО8.4198.О1/1, 2ОО8.4198.О1/2, 2ОО8.4198.О1/3, 2ОО8.4198.О5/1, 2ОО8.4198.О5/2, 2ОО8.4198.О5/3, 2ОО8.4198.О7/1, 2ОО8.4198.О7/2, 2ОО8.4198.О7/3, 2ОО8.4198.О9/1, 2ОО8.4198.О9/2, 2ОО8.4198.О9/3, 2ОО8.4198.1О/1, 2ОО8.4198.1О/2, 2ОО8.4198.1О/3, 2ОО8.4198.11/1, 2ОО8.4198.11/2, 2ОО8.4198.11/3, 2ОО8.4198.14/1, 2ОО8.4198.14/2, 2ОО8.4198.14/3, 2ОО8.4198.15/1, 2ОО8.4198.15/2, 2ОО8.4198.15/3, 2ОО8.4198.16/1, 2ОО8.4198.16/2, 2ОО8.4198.16/3, 2ОО8.4198.17/1, 2ОО8.4198.17/2, 2ОО8.4198.17/3, 2ОО8.4198.18/1, 2ОО8.4198.18/2, 2ОО8.4198.18/3.

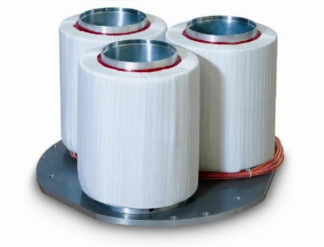

Общий вид трансформаторов представлен на рисунке 1.
Общий вид трансформатора на объекте с указанием места нанесения заводского номера и место пломбирования приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер трансформатора нанесен на информационную табличку в месте, указанном на рисунке 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 2008.4198.01/1, 2008.4198.01/2, 2008.4198.01/3, | |
| 2008.4198.05/1, 2008.4198.05/2, 2008.4198.05/3, | |
| 2008.4198.07/1, 2008.4198.07/2, 2008.4198.07/3, | |
| 2008.4198.09/1, 2008.4198.09/2, 2008.4198.09/3, | |
| 2008.4198.10/1, 2008.4198.10/2, 2008.4198.10/3, | |
| Заводские номера | 2008.4198.11/1, 2008.4198.11/2, 2008.4198.11/3, |
| 2008.4198.14/1, 2008.4198.14/2, 2008.4198.14/3, | |
| 2008.4198.15/1, 2008.4198.15/2, 2008.4198.15/3, | |
| 2008.4198.16/1, 2008.4198.16/2, 2008.4198.16/3, | |
| 2008.4198.17/1, 2008.4198.17/2, 2008.4198.17/3, | |
| 2008.4198.18/1, 2008.4198.18/2, 2008.4198.18/3 | |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | |
| 1, 2, 3, 4S1-1, 2, 3, 4S2 | 1000 |
| 5S1-5S2 | 500 |
| 5S1-5S3 | 1000 |
| 6S1-6S2 | 500 |
| 6S1-6S3 | 1000 |
| Наибольший рабочий первичный ток, А | 1,2 х 1ном |
| Номинальный вторичный ток, А | 1 |
| Номинальный класс точности обмоток / | |
| Номинальная вторичная нагрузка при | |
| cos9 = 0,8, В-А | |
| 1, 2, 3, 4S1-1, 2, 3, 4S2 | 5Р/20 |
| 5S1-5S2 | 0,2S/20 |
| 5S1-5S3 | 0,2S/20 |
| 6S1-6S2 | 0,5/20 |
| 6S1-6S3 | 0,5/20 |
| Коэффициент безопасности приборов | 10 |
| обмотки для измерений и учета | |
| Номинальная предельная кратность | 30 |
| вторичных обмоток для защиты |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -30 до +40 |
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | ELK-СТО L | 33 |
| Паспорт | - | 33 |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки»;
Государственная поверочная схема, утвержденная приказом Росстандарта от 27 декабря 2018 г. № 2768 «Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 33 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
