| Номер в госреестре | 89304-23 |
| Наименование СИ | Капсюли микрофонные конденсаторные |
| Обозначение типа СИ | ВМК |
| Изготовитель | Общество с ограниченной ответственностью "Специальное конструкторское бюро "ВиброПрибор" (ООО "СКБ "ВиброПрибор"), Ростовская обл., г. Таганрог |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Капсюли микрофонные конденсаторные BMK (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Принцип действия капсюлей основан на преобразовании колебаний звукового давления (далее - ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод капсюля электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах капсюля переменного напряжения, пропорционального ЗД.
Конструктивно капсюли состоят из корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей подаётся напряжение поляризации, необходимое для работы капсюля.
Капсюли выпускаются в следующих модификациях: ВМК-201, ВМК-205, ВМК-206. Помимо метрологических характеристик, модификации капсюлей отличаются типом акустического поля, в котором они используются для работы.
Нанесение знака поверки на капсюли не предусмотрено. Пломбирование капсюлей не предусмотрено. Общий вид капсюлей представлен на рисунке 1. Заводской номер в формате цифрового обозначения наносится на капсюли методом гравировки в месте, указанном на рисунке 2.
ВМК-201 ВМК-205 ВМК-206

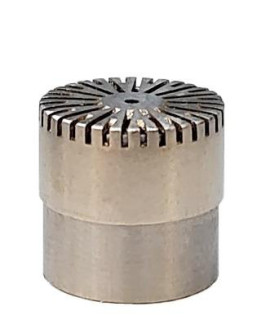

Рисунок 1 - Общий вид капсюлей
Рисунок 1 - Место нанесения заводского номера Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификации | ||
| ВМК-201 | ВМК-205 | ВМК-206 | |
| Уровень чувствительности по холостому ходу на частоте 250 Гц, дБ (исх. 1 В/Па) | -38,0±2,0 | -26,0±2,0 | -38,0±2,0 |
| Диапазон частот при нормированной неравномерности относительно 250 Гц, Гц ±2,0 дБ ±0,8 дБ ±2,0 дБ ±3,0 дБ ±4,0 дБ ±4,5 дБ | от 1,6 до 20 Гц св. 20 Гц до 4 кГц св. 4 до 20 кГц св. 20 до 25 кГц св. 25 до 40 кГц | от 1,6 до 20 Гц св. 20 Гц до 4 кГц св. 4 до 20 кГц | от 1,6 до 20 Гц св. 20 Гц до 4 кГц св. 4 до 10 кГц св. 10 до 20 кГц |
| Уровень собственных шумов (с предусилителем типа 2669), дБ А, не более | 25 | 20 | 25 |
| Верхний предел динамического диапазона (при коэффициенте нелинейных искажений не более 6 %) на частоте 1 кГц, дБ (исх. 20 мкПа), не менее | 162 | 146 | 162 |
| Коэффициент влияния температуры на уровень чувствительности, дБ/°С, не более | 0,03 | 0,03 | 0,03 |
| Коэффициент влияния относительной влажности на уровень чувствительности, дБ/%, не более | 0,005 | 0,005 | 0,005 |
| Наименование характеристики | Значение характеристики для модификации | ||
| ВМК-201 | ВМК-205 | ВМК-206 | |
| Тип акустического поля | свободное | свободное | давления/ диффузное |
| Внешнее напряжение поляризации, В | 200 | 200 | 200 |
| Габаритные размеры, мм, не более диаметр (диаметр с сеткой) высота | 13,20±0,03 13,0 | 13,20±0,03 17,0 | 13,20±0,03 13,0 |
| Масса, г, не более | 6,5 | 8,0 | 6,5 |
| Нормальные условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +20 до +26 от 30 до 60 от 87 до 107 | ||
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от -10 до +50 от 10 до 90 от 87 до 107 | ||
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность измерителя
| Наименование | Обозначение | Количество |
| Капсюль микрофонный конденсаторный | ВМК-201, ВМК-205, ВМК-206 | 1 шт. |
| Руководство по эксплуатации | ДВТЦ.467272.002РЭ | 1 экз. |
| Паспорт | ДВТЦ.467272.002ПС (для ВМК-201) ДВТЦ.467272.002-01ПС (для ВМК-205) ДВТЦ.467272.002-02ПС (для ВМК-206) | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа ДВТЦ.467272.002РЭ «Капсюли микрофонные конденсаторные ВМК. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
ДВТЦ.467272.002 ТУ «Капсюли микрофонные конденсаторные ВМК. Технические условия».
