| Номер в госреестре | 89305-23 |
| Наименование СИ | Зонды температуры и влажности |
| Обозначение типа СИ | Techzond S |
| Изготовитель | Общество с ограниченной ответственностью "ТЕХЗОНД" (ООО "ТЕХЗОНД"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды температуры и влажности Techzond S (далее - зонды) предназначены для измерений температуры и относительной влажности воздуха в сыпучих средах и смесях (в том числе бетонных смесях) и беспроводной передачи результатов измерений на мобильное устройство.
Принцип действия зондов основан на измерении и преобразовании в цифровую форму сигналов измерительных преобразователей температуры и относительной влажности, сохранения результатов в энергонезависимой памяти и беспроводной передачи по протоколу Bluetooth на мобильное устройство. Принцип действия первичного преобразователя относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя из полимера от количества сорбированной влаги в емкостном сенсоре влажности, к кремниевого преобразователя температуры - на основе биполярного переходного транзистора.
Зонд является средством измерений одноразового использования, срок службы которых 0,5 года после активации к работе.

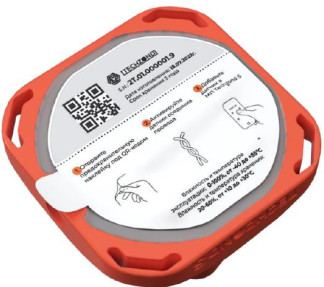

Зонд состоит из основного и выносного датчиков, соединенных кабелем, которые выполнены в пластмассовых корпусах с отверстиями, защищенными паропроницаемой мембраной для контакта первичных преобразователей с измеряемой средой при использовании в конструкции емкостной преобразователь влажности для измерений газообразных сред. Основной датчик включает в себя первичные преобразователи температуры и относительной влажности, блок электроники для обработки, хранения и передачи посредством радиочастотного модуля результатов измерений в текущем режиме, встроенную литий-тионилхлоридную батарею со сроком действия в течение не менее 180 суток. Выносной датчик включает в себя первичные преобразователи температуры и относительной влажности, результаты измерений которых считывает основной датчик зонда.
Исполнения зондов различаются длиной кабеля, соединяющего датчики.
Маркировка зонда выполнена на наклейке, расположенной на нижней стороне корпуса основного датчика и содержит: QR-код, товарный знак предприятия-изготовителя; серийный номер изделия в формате не менее 9 символов, включая букву латинского алфавита, разделительные точки, арабские цифры по принятой нумерации предприятия-изготовителя; дату изготовления (месяц и год), срок хранения 3 года с момента изготовления; маркировка выносного датчика содержит обозначение TECHZOND S.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение зондов состоит из встроенного и внешнего ПО.
Зонды работают под управлением встроенного ПО, которое осуществляет функции сбора, обработки по заданным алгоритмам и передачи цифровых значений измеряемых величин в виде кодовых посылок на устройство сбора и отображения результатов измерений по протоколу Bluetooth, Зонды имеют встроенную энергонезависимую память (1 МБ) для записи измеренных параметров с периодом 15 мин, Встроенное ПО устанавливается на производстве и недоступно пользователю.
Конструкция зондов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Результаты измерений зондов в текущем режиме поступают посредством беспроводной связи по протоколу Bluetooth на мобильное устройство с установленным мобильным приложением «Techzond»», которое выполняет функции отображения в виде измеренных значений и графиков и доступно в интернете на сайтах Appstore и GooglePlay, Минимальные системные требования к мобильному устройству:
- операционная система не ниже Android 4,41/iOS 15,
Уровень защиты встроенного ПО - «высокий», автономного ПО - «средний» в соответствии с документом Р 50.2.077-2014,
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Techzond |
| Номер версии (идентификационный номер) ПО, не ниже | 0,10,3 |
| Цифровой идентификатор ПО | - |
Основные метрологические и технические характеристики приведены в таблицах
2-3,
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 |
| Диапазон измерений относительной влажности, % | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности в диапазоне температуры от +15 °С до +25 °С, % | ±5,0 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температуры от +5 °С до +15 °С (не включ.) и св. +25 до +85 °С составляет на 10 °С, %/°С | ±3,0 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферного давления, кПа - напряжение питания постоянным током, В | от +15 до +25 80 от 84,0 до 106,7 3,6 |
| Наименование характеристики | Значение |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 1 |
| Напряжение питания постоянным током, В | 3,6 |
| Габаритные размеры, мм, не более основной датчик (длинахширинахвысота) выносной датчик (длинахширинахвысота) соединительный кабель, м | 60,0х60,0х28,2 57Х21,8Х20,5 1; 5; 10; 15; 20; 25; 30 |
| Масса (без кабеля), г, не более | 150 |
| Период обновления измеренных параметров в мобильном устройстве, с | 30 |
| Продолжительность работы, сут., не менее | 180 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при +35 °С, % атмосферное давление, кПа | от -40 до +85 до 100 от 84,0 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 4320 |
| Срок службы, лет, не менее | 0,5 |
Знак утверждения типа наносится
типографским способом на титульный лист руководства по эксплуатации и паспорта. Комплектность средства измерений
Таблица 4 - Комплектность зондов
| Наименование | Обозначение | Количество, шт. |
| Зонд температуры и влажности | Techzond S | 1 |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | |
| Индивидуальная упаковка | 1 | |
| Гарантийный сертификат | 1 |
приведены в руководстве по эксплуатации «Зонды температуры и влажности Techzond S», раздел 2.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 15 декабря 2021 г. № 2885;
Технические условия Ту 26.51.51-001-49157931-2022 «Зонды температуры и влажности Techzond S».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
