| Номер в госреестре | 89311-23 |
| Наименование СИ | Система измерений количества и показателей качества нефтепродуктов № 1263 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Дружба" (АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефтепродуктов № 1263 (далее - СИКН) предназначена для автоматизированных измерений массы (массового расхода) нефтепродуктов.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКН, заводской № 6/586/5, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефтепродуктов, узла подключения передвижной поверочной установки, системы сбора, обработки информации и управления. Блок измерительных линий состоит из трех измерительных линий (двух рабочих и одной контрольнорезервной).
Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

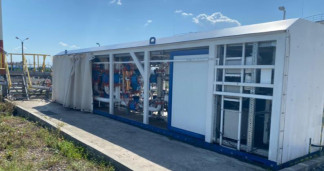

Общий вид СИКН представлен на рисунке 1.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.
Таблица 1 - Перечень измерительных компонентов
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion модификации CMF (далее - СРМ) | 45115-10 |
| Датчики давления Метран-150 | 32854-13 |
| Преобразователи измерительные 644 | 14683-09 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-11 |
| Комплекс измерительно-вычислительный ТН-01 (далее -ИВК) | 67527-17 |
| Ротаметр H250 | 48092-11 |
| Преобразователь плотности жидкости измерительный модели 7835 | 52638-13 |
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;
- автоматические измерения температуры, давления, плотности нефтепродуктов;
- измерения давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;
- поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;
- контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;
- защита алгоритма и программного обеспечения СИКН от несанкционированного
доступа;
- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
- автоматический и ручной отбор проб нефтепродуктов;
- регистрация и хранение результатов измерений, формирование отчетов.
Заводской номер СИКН нанесен типографским способом на информационную табличку,
представленную на рисунке 2, установленную на двери блока измерений показателей качества нефтепродуктов СИКН. Формат нанесения заводского номера - числовой.
Пломбирование СИКН не предусмотрено.
Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 2 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и на автоматизированном рабочем месте (далее - АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogC onverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | 4bc442dc |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 29c26fcf |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 4c134dd0 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 5e6ec20d |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 86fff286 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | e2edee82 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
аблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефтепродуктов*, т/ч | от 21 до 272 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % | ±0,25 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Технические характеристики | |
| Наименование характеристики | Значение |
| Избыточное давление нефтепродуктов, МПа, не более | 6,3 |
| Режим работы СИКН | периодический |
| Измеряемая среда | Нефтепродукты (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) |
| Параметры измеряемой среды: - температура, °С - плотность, кг/м3. | от -5 до +40 от 720 до 860 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380 ± 38, трехфазное 220 ± 22, однофазное 50±1 |
| Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки СРМ - в месте установки ИВК б) относительная влажность (без конденсации влаги), % в) атмосферное давление, кПа | от -50 до +50 от +10 до +35 от 10 до 100 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество шт./экз. |
| Система измерений количества и показателей качества нефтепродуктов № 1263 | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1263 ЛПДС «Белгород» Мичуринского районного управления АО «Транснефть - Дружба», зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.29.2022.44191.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
