| Номер в госреестре | 89312-23 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | У-659 |
| Изготовитель | Общество с ограниченной ответственностью "ЭнергоСтройСервис" (ООО "ЭнергоСтройСервис"), г. Балашов, Саратовская обл. |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная У-659 (далее - установка), предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.
Область применения - поверка средств измерений расхода и количества газа.
Установка применяется в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного поверяемым (калибруемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.
В качестве измеряемой (поверочной) среды используется атмосферный воздух. Создание требуемого значения расхода воздуха обеспечивается с помощью одного или нескольких сопел критических, установленных параллельно.
Управление работой установки осуществляется в автоматическом режиме.
В состав установки входят:
- блок сопел;
- блок запорной арматуры;
- набор контрольно-измерительных приборов (КИП) и вспомогательного оборудования;
-вакуумный насос.
В качестве поверочной среды используется воздух.
Набор контрольно-измерительных приборов и вспомогательного оборудования включает:
- термогигрометр ИВА-6, модификация ИВА-6Н-Д (регистрационный № 46434-11);
- секундомер электронный Интеграл С-01 (регистрационный № 44154-16);
- мановакуумметр двухтрубный МВ-2Ш-6000 (регистрационный № 23235-02);
- вакуумметр показывающий сигнализирующий ДВ2010Сг (регистрационный № 13535-93).
Воздух в тракте установки приводится в движение за счет разницы давлений на входе и выходе установки. Давление на входе установки равно атмосферному давлению. Давление в вакуумной магистрали создаётся вакуумным насосом. Из рабочего помещения воздух поступает в поверяемое средство измерения. Далее воздух через трубопроводы поступает в расходный блок, где проходит через эталонные преобразователи расхода, которые установлены в специальных посадочных местах. Затем воздух через запорную арматуру поступает в магистраль вакуума.
Необходимое значение расхода обеспечивается подключением определенной комбинации сопел. В процессе поверки необходимо поддерживать критический перепад давления между входным и выходным сечениями критических сопел.
Перепад давления между входным и выходным сечением критических сопел контролируется по показаниям вакуумметра установленных со стороны выходного сечения сопел.

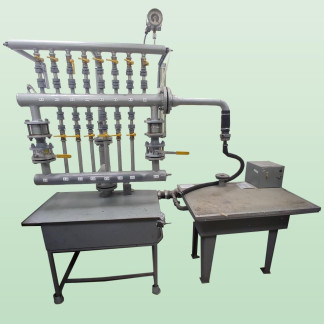

Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.
Тип: Установка поверочная У-659_
Доверительные границы относительной погрешности (при доверительной
вероятности 0,95) измерения
(воспроизведения) объемного расхода и
объема газа:_0,3%
Заводской номер: 146_
Дата выпуска: 2022 г._
Рисунок 2 - Внешний вид информационной таблички Пломбировка установок не предусмотрена.
Трехзначный цифровой заводской номер наносится на маркировочную табличку, которая крепится на лицевую панель установки, методом лазерной гравировки.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) объемного расхода газа, м3/ч | От 0,015 до 65,000 |
| Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, % | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда (поверочная среда) | атмосферный воздух |
| Температура измеряемой среды, оС Относительная влажность измеряемой среды, % Абсолютное давление измеряемой среды, кПа | от +10 до +30 от 30 до 80 от 84,0 до 106,7 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Наименование характеристики | Значение |
| Потребляемая мощность (с учетом вакуумного насоса), кВт, не более | 5,5 |
| Габаритные размеры (ДлинахШиринахВысота) (без учета вакуумного насоса), мм, не более | 2500x900x2500 |
| Масса (без учета вакуумного насоса), кг, не более | 200 |
| Средний срок службы, лет, не менее | 11 |
| Средняя наработка на отказ, ч | 16000 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84,0 до 106,7 |
наносится на маркировочную табличку, закрепленную на корпусе установки, и на титульный лист руководства по эксплуатации и паспорта установки типографическим способом.
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение/Заводской № | Количество |
| Установка поверочная У-659 | 146 | 1 шт. |
| Паспорт | ПСИ20222703 | 1 экз. |
| Руководство по эксплуатации | РЭ20222603 | 1 экз. |
| Комплект документации на средства измерений и оборудование, входящие в состав установки | - | 1 компл. |
приведены в п. 1.3 «Принцип действия установки» документа «Установка поверочная У-659. Руководство по эксплуатации. РЭ20222603. РЭ».
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
