| Номер в госреестре | 89313-23 |
| Наименование СИ | Измерители-регистраторы параметров микроклимата |
| Обозначение типа СИ | EClerk-Eco-M |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ"), г. Новосибирск |
| Год регистрации | 2023 |
| Срок свидетельства | 14.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы параметров микроклимата EClerk-Eco-M (далее - приборы), предназначены для измерений и регистрации параметров воздушной среды: температуры, относительной влажности воздуха и объемной доли диоксида углерода в воздухе.
К настоящему типу относятся измерители-регистраторы параметров микроклимата модификаций EClerk-Eco-M-RHT, EClerk-Eco-M-RHTC.
Принцип действия приборов основан на измерении и преобразовании сигналов первичных преобразователей температуры, относительной влажности, объемной доли диоксида углерода (СО2) в цифровую форму быстродействующим АЦП, записи результатов измерений с заданным интервалом времени во внутреннюю память и отображении текущих значений на дисплее при его наличии или посредством интерфейса связи на устройстве сбора информации (ПК, устройство сбора и отображения информации).
Принцип действия первичного преобразователя относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя из полимера от количества сорбированной влаги в емкостном сенсоре влажности; встроенного или внешнего преобразователя температуры - на температурной зависимости электрического сопротивления от температуры; встроенного преобразователя измерений объемной доли диоксида углерода в воздухе
- на избирательном поглощении инфракрасного излучения молекулами углекислого газа.
Приборы изготавливаются в двух модификациях EClerk-Eco-M-RHT, EClerk-Eco-M-RHTC и выполнены в пластмассовом корпусе с подключением к источнику напряжения питания постоянного тока, резервное питание осуществляется от элементов питания типа АА, расположенных в отсеке корпуса. Модификации различаются наличием или отсутствием дисплея и интерфейса связи, встроенных или внешних первичных преобразователей (температуры, относительной влажности, объемной доли диоксида углерода) в едином корпусе, наличием в модификации EClerk-Eco-M-RHTC функции измерений объемной доли диоксида углерода в воздухе.
Условное обозначение прибора:
| Измеритель-регистратор EClerk-Eco-M | - Х | - Х | - Х | - Х |
| 1 | 2 | 3 | 4 |
1. Измеряемые параметры:
- RHT - измеритель-регистратор температуры и относительной влажности воздуха;
- RHTC - измеритель-регистратор температуры, относительной влажности воздуха и объемной доли диоксида углерода в воздухе;
2. Наличие ЖК- дисплея:
- 01 - нет;
- 11 - есть;
3. Наличие интерфейса передачи данных RS-485:
- RS - RS-485 Modbus;
- отсутствует
4. Расположение измерительного преобразователя температуры:
- встроен в корпус прибора;
- e - вынесен на кабеле.
Маркировка приборов выполнена на самоклеящейся стойкой к стиранию наклейке, которая наносится на корпус и содержит: товарный знак предприятия-изготовителя; условное обозначение приборов EClerk-Eco-M-RHT, EClerk-Eco-M-RHTC; единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; заводской номер прибора в формате 8 арабских цифр по принятой нумерации предприятия-изготовителя; дату изготовления (месяц и год), надпись «Сделано в России».
Нанесение знака поверки на прибор не предусмотрено.
Общий вид средства измерений представлен на рисунках 1-2.
Пломбировка корпуса от несанкционированного доступа представлена на рисунке 3.
| €с© 2 -I о , С 1. 1 RH IS.S С 1 с CO.. f (^3 ppm ' 1 1 [ I~ | If . |

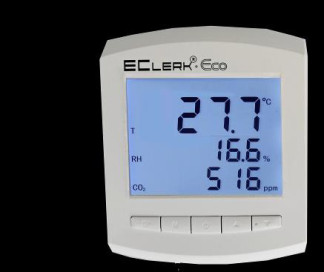

| Рисунок 1 - Общий вид приборов EClerk-Eco-M-RHT/RHTC с ЖК-дисплеем | |
| _ | ЕСиень^€оо 0 7 |
| Рисунок 2 - Общий вид приборов EClerk-Eco-M-RHT/RHTC без ЖК-дисплея | |
Пломба
Место нанесения знака утверждения
типа
ЕС lo'rL CJT<t'1b.Df] гнгт№ор
tL.ierk-Eco-M-RHTc 00000001
-is- О5.гога
Рисунок 3 - Пломбировка корпуса и место нанесения знака утверждения типа
Прибор функционирует под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, хранения и передачи измерительной информации в режиме реального времени посредством интерфейса связи на ПК.
Отображение записанных в память прибора измеренных значений осуществляется на дисплее при его наличии или при подключении прибора к ПК и при обнаружении USB -накопителя в текстовом файле ARCHIVE.TXT. Обновленные результаты измерений можно наблюдать при следующем открытии этого файла.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО - «высокий»» в соответствии с документом Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EClerk-ECO-M |
| Номер версии (идентификационный номер), не ниже | 1.14 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С встроенный измерительный преобразователь внешний измерительный преобразователь | от -20 до +55 от -40 до +55 |
| Пределы допускаемой абсолютной погрешности измерений температуры (ДТ), °С | ±0,4 |
| Диапазон измерений относительной влажности воздуха, % | от 3 до 95 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности воздуха в диапазоне температуры от +15 °С до +30 °С ^RH) | ±3,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности воздуха в диапазонах температуры от 0 °С до +15 °С (не включ.) и св. +30°С составляют на 10 °С, %/°С | ±0,3 |
| Диапазон измерений объемной доли диоксида углерода в воздухе, млн-1 (мг/м3) | от 400 до 5000 (от 730 до 9129) |
| Пределы допускаемой основной абсолютной погрешности измерений объемной доли диоксида углерода в воздухе (АС), млн-1 Свх - измеренное значение объемной доли диоксида углерода в воздухе, млн-1 | ±(100 + 0,07-Свх) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений объемной доли диоксида углерода в воздухе в диапазонах температуры от -20 °С до +15 °С (не включ.) и св. +30 °С составляют на 10 °С, млн-1 /°С | ±10 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - диапазон относительной влажности окружающего воздуха, % - атмосферного давления, кПа | от +15 до +30 от 30 до 80 от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений: - температура и отн. влажность - объемная доля диоксида углерода в воздухе | 0,1 1 |
| Напряжение питания постоянным током, В: - внешний источник питания через адаптер - внешний интерфейс USB (для приборов с беспроводным интерфейсом и без внешнего источника питания) - три элемента питания типа АА для приборов с ЖК-дисплеем - два элемента питания типа ААА (резервное питание для приборов с беспроводным интерфейсом) | от 9 до 36 5 1.5 1.5 |
| Габаритные размеры, мм, не более выносной преобразователь температуры длина кабеля, м | 88x117x29 35x60x20 1 |
| Масса (без элементов питания), г, не более | 200 |
| Временя установления показаний (T0,9), мин, не более | 10 |
| Диапазон задания времени до включения сигнализации для каждого измеряемого параметра и для каждой (минимальной или максимальной) границы сигнализации, мин | от 1 до 120 |
| Время срабатывания сигнализации при превышении установленных пороговых значений измеряемых величин, не более, мин t- время задания срабатывания сигнализации | 2,00±0,0Н |
| Период обновления измеренных параметров приборов, с: - температура и отн. влажность - объемная доля диоксида углерода в воздухе | 10 60 |
| Наименование характеристики | Значение |
| Период записи данных, мин | от 1 до 60 |
| Максимальная емкость архива, значений - EClerk-Eco-M-RHT - EClerk-Eco-M-RHTC | 100000 62000 |
| Функция индикации минимального/максимального значения с момента начала записи или с момента сброса статистики (для приборов с дисплеем) | есть |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С(без конденсации), % - атмосферное давление, кПа | от -20 до +55 до 95 от 84,0 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 41552 |
| Срок службы, лет, не менее | 5 |
Знак утверждения типа наносится
типографским способом на титульный лист эксплуатационной документации и на корпус прибора в виде наклейки, как указано на рисунке 3.
Таблица 4 - Комплектность прибора
| Наименование | Обозначение | Количество, шт. |
| Измеритель-регистратор EClerk-Eco-M | EClerk-Eco-M-RHT, EClerk-Eco-M-RHTC | 1 |
| Адаптер питания с кабелем USB A - mcroUSB | 1 | |
| Кронштейн пластиковый/металлический | РЭЛС.301319.007 или 008 | 1 |
| Элементы питания AA или ААА* в зависимости от модификации прибора | ГОСТ Р MЭК 60086-2-2011 | 2 или 3 |
| Индивидуальная картонная упаковка | РЭЛС.323229.021 | 1 |
| Дюбели с шурупами | ГОСТ 1145-80 | 2 |
| Паспорт и инструкция по эксплуатации в зависимости от модификации прибора | 1 | |
| Руководство по эксплуатации | РЭЛС.422377.085РЭ | 1 (на партию) |
| Модуль преобразования цифрового сигнала во внешний интерфейс | Ethernet, WiFi, LoRa WAN, GSM, NbIOT | 1 (по заказу) |
| Инструкция по работе с внешним интерфейсом** | РЭЛС.422377.ХХХ И | 1 |
| Примечания: * Допускается использование любого элемента питания АА/ААА на номинальное напряжение 1,5 В ** Для приборов с внешним интерфейсом. | ||
приведены в документе РЭЛС.422377.085РЭ «Измерители-регистраторы параметров микроклимата EClerk-Eco-M. Руководство по эксплуатации», раздел 5 «Устройство и принцип работы с прибором» и в паспортах на каждую модификацию EClerk-Eco-M-RHT или EClerk-Eco-M-RHTC в разделе «Работа с прибором».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 15 декабря 2021 г. № 2885;
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия ТУ 26.51.51-063-57200730-2022 «Измерители-регистраторы параметров микроклимата EClerk-Eco-M».
