| Номер в госреестре | 89314-23 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1168 |
| Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 14.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1168 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники имеют два регулируемых канала и один фиксированный - с переключаемым выходным напряжением 2,5; 3,3 и 5 В. Принцип действия регулируемых каналов основан на использовании комбинации управляемого полумоста и линейного регулятора. Полумост управляется модуляцией ширины импульса. Линейный регулятор выполняет точную стабилизацию выходного напряжения. Фиксированный канал имеет только линейный регулятор.
Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели источников.
Источники исполняются в одной модификации: АКИП-1168.
Конструктивно источники выполнены в металлических корпусах настольного исполнения.
На лицевой панели источников расположены цифровые индикаторы напряжения и силы тока, органы управления, выходные разъемы для подключения измерительных проводов.
На задней панели источников расположены разъем интерфейса USB, вентиляционная решетка, разъем подключения питания, переключатели напряжения питания и серийный номер. Серийный номер состоит из арабских цифр и букв латинского алфавита; наносится на корпус в виде наклейки.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Знак поверки в виде оттиска поверительного клейма или наклейки наносится на верхнюю панель корпуса источников.
На рисунке 1 представлен общий вид источников, места нанесения знака утверждения типа и знака поверки. На рисунке 2 указано место нанесения заводского номера.

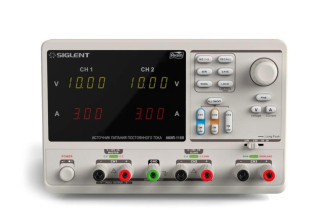

Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и
знака поверки (Б)
Программное обеспечение источников встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 1.01.xx.xx.xxxx |
| Примечание: номер версии ПО определяется по первым трем цифрам, разделенным точкой; вместо символов x допускаются любые буквенно-цифровые обозначения. | |
Таблица 2 - Метрологические характеристики источников
| Наименование характеристики | Значение |
| Диапазон воспроизведения напряжения постоянного тока, В - регулируемые каналы: - независимое и параллельное включение - последовательное включение - фиксированный канал | от 0 до 32 В от 0 до 64 В 2,5/3,3/5 |
| Диапазон воспроизведения силы постоянного тока, А - регулируемые каналы: - независимое и последовательное включение - параллельное включение | от 0 до 3,2 от 0 до 6,4 |
| Максимальный выходной ток нерегулируемого канала, А | 3,2 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока регулируемых каналов, В | ±(0,005 ивых+0,03) |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока фиксированного канала, В | ±0,08- Ивых |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока регулируемых каналов, А | ±(0,005- 1вых+0,03) |
| Нестабильность выходного напряжения регулируемых каналов, В, не более - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от 1макс до 0 | 0,0001-Ивых+0,003 0,0001-Ивых+0,003 |
| Нестабильность выходного напряжения фиксированного канала, В, не более - при изменении напряжения питания на ±10 % от номинального значения - при изменении тока нагрузки от 1макс до 0 | 0,0001-Ивых+0,003 0,0001-Ивых+0,003 |
| Нестабильность выходного тока регулируемых каналов, А, не более - при изменении напряжения питания на ±10 % от номинального значения - при изменении напряжения на нагрузке от Имакс до 0,1 Имакс | 0,002- 1вых+0,003 0,002- 1вых+0,003 |
| Пульсации выходного напряжения в диапазоне частот от 5 Гц до 1 МГц регулируемых каналов, мВскз, не более | 1 |
| Пульсации выходного напряжения в диапазоне частот от 5 Гц до 1 МГц фиксированного канала, мВскз, не более | 1 |
| Пульсации выходного тока регулируемых каналов, мАскз, не более | 3 |
| Наименование характеристики | Значение |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 75 от 84,0 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С), %, не более - атмосферное давление, кПа | от 0 до +40 80 от 84,0 до 106,7 |
| Напряжение питающей сети, В (переключаемое) | 100/120/220/230 |
| Номинальные значения частоты питающей сети, Гц | 50/60 |
| Масса, кг, не более | 7,5 |
| Габаритные размеры (ширинахвысотахглубина), мм | 275x225x136 |
Знак утверждения типа наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность источников
| Наименование | Обозначение | Количество, шт. |
| Источник питания постоянного тока | АКИП-1168 | 1 |
| Измерительные провода «под зажим» -«крокодил», комплект | - | 1 |
| Измерительные провода «банан 4мм» -«крокодил», комплект | - | 1 |
| Сетевой кабель питания | - | 1 |
| Кабель USB | - | 1 |
| Управляющее ПО «EasyPower» | - | 1 |
| Руководство по эксплуатации | - | 1 |
Сведения о методиках (методах) измерений приведены в разделе «Порядок эксплуатации» руководства по эксплуатации.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Стандарт предприятия «SIGLENT TECHNOLOGIES CO., LTD», Китай, на источники питания постоянного тока АКИП-1168.
