| Номер в госреестре | 89316-23 |
| Наименование СИ | Модули контрольно-измерительные |
| Обозначение типа СИ | КИМ8208 |
| Изготовитель | Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 14.06.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули контрольно-измерительные КИМ8208 (далее - модули) предназначены для измерений характеристик абсолютной и относительной вибрации (виброускорения, виброскорости и виброперемещения) роторных машин, применяемых на объектах гидроэнергетики.
Принцип действия модулей основан на осуществлении непрерывного преобразования входных сигналов, поступающих от первичных преобразователей (в состав модулей не входят), выполнении вычислительных операций, а также генерации дискретных и цифровых форм представления выходных сигналов.
В качестве первичных преобразователей при измерении характеристик абсолютной вибрации (виброускорение (А), виброскорость (V), виброперемещение (S)) могут применяться низкочастотные акселерометры со встроенными усилителями заряда.
В качестве первичных преобразователей при измерении относительной вибрации (относительное виброперемещение) могут применяться преобразователи линейных перемещений, включающие вихретоковый датчик и генератор-преобразователь.
Модули содержат 8 каналов преобразования и обработки аналоговой информации в виде сигналов напряжения переменного тока.
В модулях предусмотрена возможность организации информационных связей с оконечными терминалами измерительных комплексов и систем, объединенных сетями передачи данных и коммутирующими устройствами. От внешних управляющих терминалов к модулям поступают команды выбора конфигурации каналов, режима измерений (автономные измерения, получение длинной выборки), цикла измерений, разрешающей способности, уровней аварийной и предупредительной сигнализации (уставок), режима защиты и т.п. Визуализация результатов измерений осуществляется на мониторе внешнего управляющего терминала и включает просмотр текущих значений измеряемых величин, результатов диагностики, архивных данных. Мнемосхема разрабатывается изготовителем в соответствии с требованиями проектной документации.

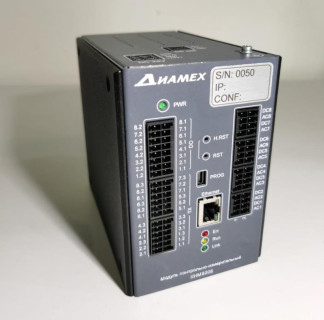

Модули контрольно-измерительные КИМ8208 встраиваются в шкафы управления и оболочки, предусмотренные проектной документацией. Модули не подлежат пломбированию. Общий вид модулей контрольно-измерительных КИМ8208 представлен на рисунках 1 и 2.
Заводские номера модулей контрольно-измерительных КИМ8208 в числовом формате наносятся на лицевую панель корпуса методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.
| И AMEX НО | ш |
| Модуль контрольно • измерительный КИМ8206 | |
| ТУ 26.51 66*112-54981193-23 | |
| -10*Cstas+60*C | |
| Сделано в России | |
Рисунок 2 - Общий вид модулей контрольно-измерительных КИМ8208 (вид со стороны
установки маркировочной таблички)
Программное обеспечение (далее - ПО) модулей контрольно-измерительных КИМ8208 состоит из встроенного в модуль ПО и внешнего ПО, устанавливаемого в персональный компьютер, оснащенный операционной системой Microsoft Windows.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается во флэш-память модуля. Влияние встроенного ПО учтено при нормировании метрологических характеристик. Встроенное ПО выполняет функции аналого-цифрового преобразователя электрических сигналов и служит для обработки информации, поступающей от первичных преобразователей. Конструкция средства измерений исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО «АЛМАЗ-Монитор» выполняет следующие функции - обработка данных, передаваемых по сети Ethernet, осуществление вычислительных операций.
Внешнее ПО не является метрологически значимым и не даёт доступ к внутренним программным микрокодам модулей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять алгоритмы работы программы, установленной изготовителем при выпуске модулей из производства, а также в процессе технического сопровождения на всех стадиях жизненного цикла. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | СМ8А V5 XX.bin |
| Номер версии (идентификационный номер) ПО | не ниже 5.01 |
| Внешнее ПО | |
| Идентификационное наименование ПО | «АЛМАЗ-Монитор» |
| Номер версии (идентификационный номер) ПО | не ниже V8.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Характеристики канала измерений абсолютной вибрации | |
| Диапазон амплитуды входного напряжения переменного тока в режиме измерений абсолютной вибрации, В | от 0,001 до 2 |
| Диапазон измерений амплитудного значения виброускорения (A) при коэффициенте преобразования 10 мВ/(м-с-2), м/с2 | от 0,1 до 200 (1) |
| Диапазон измерений СКЗ виброскорости (V) при коэффициенте преобразования 10 мВ/(м-с-2), мм/с | от 0,07 до 142 (1) |
| Диапазон измерений размаха виброперемещения (S) при коэффициенте преобразования 10 мВ/(м-с-2), мкм | от 3,2 до 6400 (1) |
| Диапазон рабочих частот, Гц | от 0,5 до 300 |
| Значение базовой частоты, Гц: - при измерении виброускорения - при измерении виброскорости - при измерении виброперемещения | 159.2 159.2 39,8 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовой частоте, % | ±3 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовой частоте в диапазоне рабочих температур окружающей среды, % | ±4 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты при измерении виброускорения, виброскорости и виброперемещения в диапазоне частот, %: - от 2 Гц до 300 Гц - от 0,5 Гц до 300 Гц | ±6 ±15 |
| Характеристики канала измерений относительной вибрации | |
| Диапазон амплитуды входного напряжения переменного тока в режиме измерений относительной вибрации, В | от 0,002 до 2 |
| Диапазон измерений размаха виброперемещения при коэффициенте преобразования 4 В/мм, мкм | от 1 до 1000 |
| Диапазон рабочих частот, Гц | от 0,5 до 300 |
| Пределы допускаемой основной относительной погрешности измерений размаха виброперемещения на базовой частоте 45 Гц, % | ±3 |
| Пределы допускаемой относительной погрешности измерений размаха виброперемещения на базовой частоте 45 Гц в рабочем диапазоне температур, % | ±4 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 45 Гц при измерении виброперемещения в диапазоне частот, %: - от 2 Гц до 300 Гц - от 0,5 Гц до 300 Гц | ±6 ±15 |
| Примечание: (1) - в таблице указаны максимальные значения диапазонов измерений модулей, конкретные значения диапазона измерений указываются в паспорте модуля | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +50 |
| Количество запрограммированных каналов, шт. | от 1 до 8 |
| Параметры электропитания: - номинальное значение напряжения питания, В - номинальное значение потребляемого тока, мА, не более | 24 112 |
| Габаритные размеры (длинах высота х ширина), мм, не более | 155x135x90 |
| Масса, кг, не более | 1,2 |
наносится на корпус модуля методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль контрольно-измерительный | КИМ8208 | 1 шт. |
| Руководство по эксплуатации | КИМ8208.000.000 РЭ | 1 экз. |
| Паспорт | КИМ8208.000.000 ПС | 1 экз. |
| Программное обеспечение | 1 шт. |
приведены в разделе 4 «Методика выполнения измерений при совместной работе модуля с первичными преобразователями» руководства по эксплуатации КИМ8208.000.000 РЭ.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования;
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений;
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 26.51.66-112-54981193-23 Модули контрольно-измерительные КИМ8208. Технические условия.
