| Номер в госреестре | 89318-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Мосэнергосбыт" по границе с АО "СКЛ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Мосэнергосбыт" (АО "Мосэнергосбыт"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Мосэнергосбыт» по границе с АО «СКЛ» (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК, радиосервер точного времени (РСТВ) типа РСТВ-01-01, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, её формирование и хранение в базе данных АИИС КУЭ, оформление отчетных документов.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с ИВК по каналу связи с протоколом TCP/IP сети Internet в формате XML-макетов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит радиосервер точного времени типа РСТВ-01-01, сравнивающий собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени РСТВ-01-01 происходит с цикличностью один раз в час. Синхронизация шкалы времени сервера ИВК со шкалой времени РСТВ-01-01 осуществляется независимо от их расхождения
Сравнение шкалы времени счетчика со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчика электроэнергии со шкалой времени сервера ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

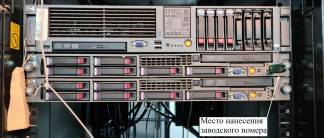

Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе сервера ИВК. Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.
В АИИС КУЭ используется программное обеспечение (ПО) «Энергосфера». Уровень защиты от непреднамеренных и преднамеренных изменений ПО «Энергосфера» соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «Энергосфера»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | pso_metr.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.1.1 |
| Цифровой идентификатор ПО | CBEB6F6CA69318BED976E08A2BB7814B |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| И р о Н | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | КРУН-3 10 кВ | ТОЛ-НТЗ 100/5 Кл. т. 0,5 Рег. № 69606-17 | ЗНОЛ.06 10000/V3/100/V3 Кл. т. 0,5 Рег. № 3344-08 | СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 | Сервер ИВК АО «Мосэнергосбыт»; РСТВ-01-01, рег. № 67958-17 |
| Примечания: 1. Допускается изменение наименования ИК без изменения объекта измерений. 2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3. Допускается замена РСТВ на аналогичный, утвержденного типа. 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1 | Активная Реактивная | 1,1 2,3 | 2,9 4,7 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Л), с | 5 | ||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены при cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от 0 до +35 °С | |||
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 1 |
| Нормальные условия: параметры сети: - напряжение, % от ^ом - ток, % от ^ом - коэффициент мощности - частота, Гц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,8 до 50,2 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % от ^ом - ток, % от ^ом - коэффициент мощности - частота, Гц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 5 до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -45 до +40 от 0 до +35 от +15 до +25 от 80,0 до 106,7 98 |
| Надежность применяемых в АИИС КУЭ компонентов: СЭТ-4ТМ.03М (рег.№ 36697-08) - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более РСТВ-01-01: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более Сервер ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более | 140000 2 0,95 24 0,99 1 |
| 1 | 2 |
| Глубина хранения информации: | |
| Счетчики: | |
| СЭТ-4ТМ.03М (рег.№ 36697-08) | |
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
| менее | 113 |
| Сервер ИВК: | |
| - хранение результатов измерений и информации состояний средств | |
| измерений, лет, не менее | 3,5 |
Надежность системных решений:
— резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:
— в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
— механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК.
— защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.03М | 1 |
| Трансформатор тока | ТОЛ-НТЗ | 2 |
| Трансформатор напряжения | ЗНОЛ.06 | 3 |
| Радиосервер точного времени | РСТВ-01-01 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.088.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Мосэнергосбыт» по границе с АО «СКЛ»
, МВИ 26.51/214/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
