| Номер в госреестре | 89319-23 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТПП 2101 |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "ЭТАЛОН" (АО "НПП "ЭТАЛОН"), г. Омск |
| Год регистрации | 2023 |
| Срок свидетельства | 14.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ТПП 2101 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры газообразных сред, в т.ч. агрессивных, в специализированных реакторных установках.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП представляет собой чувствительный элемент (ЧЭ), помещенный в защитную арматуру. Термоэлектроды чувствительного элемента изготовлены из платиновой и платинородиевой проволоки и установлены в корундовый двухканальный изолятор, который помещен в сапфировый чехол. Защитная арматура состоит из коммутационной (или соединительной) головки, монтажного элемента (присоединительного фланца) и погружаемой части. Металлическая часть монтажной части защитной арматуры выполнена из материала 10Х17Н13М2Т. Фланец и соединительная головка выполнены из нержавеющей стали марки 12Х18Н10Т. Материалом погружаемой части ТП является вакуумплотная керамика.
При необходимости, в т.ч. для проведения работ по поверке или калибровки, сапфировый чехол с ЧЭ (измерительная вставка ТП) может быть извлечен из защитной арматуры ТП, и после завершения работ смонтирован обратно.
По способу контакта с измеряемой средой ТП относится к погружаемым средствам измерения.
ТП по уровню взрывозащиты относится к особовзрывобезопасному оборудованию.
ТП является стационарным, невосстанавливаемым, неремонтируемым, однофункцинальным, одноканальным изделием.
Заводской номер в виде числового обозначения наносится на маркировочную табличку, прикрепленную к кабельному выводу соединительной головки термопреобразователя. Конструкция средства измерений не предусматривает нанесение знака поверки на корпус ТП.

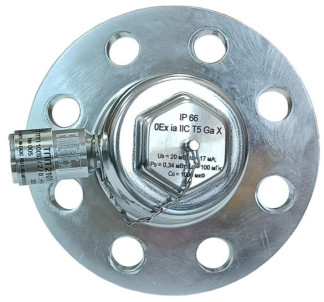

Фотография общего вида ТП с указанием места нанесения заводского номера приведена на рисунке 1. Г абаритный чертеж ТП приведен на рисунке 2.
Место нанесения заводского номера
Пломбировка ТП осуществляется при помощи специальной наклейки, закрывающей крепежные элементы измерительной вставки. Схема пломбировки ТП приведена на рисунке 3.
отсутствует.
1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +1450 |
| Номинальная температура применения ТП, °С | +1300 |
| Условное обозначение типа НСХ ЧЭ ТП по ГОСТ Р 8.585-2001 | S |
| Класс допуска по ГОСТ 6616-94 (ГОСТ Р 8.585-2001) | 2 |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ (Д), °С - в диапазоне от 0 °С до +600 °С включ. - в диапазоне св. +600 °С | ±1,5 ±0,0025-1(1) |
| Нестабильность ТП, °C, не более | 0,5-Д (2) |
| Примечания: (1) t - значение измеряемой температуры, °С; (2) изменение ТЭДС ЧЭ ТП после пребывания ТП при температуре верхнего предела диапазона измерений температуры в течение 2-х ч. | |
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции, МОм, не менее: - при температуре от +15 °С до +35 °С и относительной влажности от 30 % до 80 % | 100 |
| Испытательное напряжение при проверке электрической прочности изоляции ТП без пробоя и перекрытия в течение 1 мин, В | 250 |
| Показатель тепловой инерции, с, не более | 1000 |
| Длина монтажной части ТП, мм, не более | 580 |
| Длина погружаемой части ТП, мм, не более | 430 |
| Диаметр погружаемой части ТП, мм, не более | 24 |
| Длина погружаемой части измерительной вставки ТП, мм, не более | 550 |
| Диаметр погружаемой части измерительной вставки ТП, мм, не более | 7 |
| Масса, кг, не более | 6,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре окружающего воздуха +40 °С), % | от -50 до +85 до 100 |
| Маркировка взрывозащиты по ГОСТ 31610.0-2019 | 0Ех ia IIC T5 Ga X |
| Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015 | IP66 |
| Средняя наработка до отказа, ч, не менее: - при температуре верхнего предела рабочего диапазона температур - при температуре применения не выше номинального значения | 100 8000 |
| Средний срок службы, лет, не менее | 1 |
наносится на титульный лист паспорта и Руководства по эксплуатации типографским способом.
| Таблица 3 - Комплектность средств изме | рений | |
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | ТПП 2101 | 1 шт. |
| Паспорт | МКСН.405124.009 ПС | 1 экз. |
| Руководство по эксплуатации | МКСН.405124.009 РЭ | 1 экз. |
| Комплект монтажных частей | - | 1 комплект*1 |
| Копия сертификата соответствия | - | 1 экз. |
| Примечание: (1) - по отдельному заказу. |
приведены в разделе 1.6 «Устройство и работа» документа МКСН.405124.009 РЭ «Преобразователь термоэлектрический ТПП 2101. Руководство по эксплуатации».
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия; Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
МКСН.405124.009 ТУ Преобразователь термоэлектрический ТПП 2101. Технические условия.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
