| Номер в госреестре | 89328-23 |
| Наименование СИ | Профилографы доплеровские акустические |
| Обозначение типа СИ | CHCNAV RCP1200 |
| Изготовитель | Shanghai Huace Navigation Technology Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 15.06.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилографы доплеровские акустические CHCNAV RCP1200 (далее -профилограф) предназначены для измерений скорости водного потока и уровня воды.
Профилографы состоят из первичных акустических преобразователей скорости и уровня (гидрофонов), и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный неразборный корпус.
Принцип действия при измерении скорости водного потока основан на эффекте Доплера. Четыре преобразователя излучают короткие импульсы вдоль узконаправленных лучей, эти же преобразователи фиксируют сигналы, отраженные от находящихся в воде взвешенных частиц (минеральные, планктон, пузырьки), полученный при этом сдвиг частоты используется для расчета текущей скорости потока.
Принцип действия при измерении уровня воды основан на принципе эхолокоции, при котором расстояние определяется по времени задержки возвращений отражённой волны.
Профилографы представляют собой моноблочную водонепроницаемую конструкцию со встроенной энергонезависимой памятью.
Для обеспечения возможности получения результатов измерений в режиме реального времени профилограф оборудуется водонепроницаемым разъемом с серийным выходом RS-232.
По кабелю, подключаемому к этому разъему, может также подаваться и электропитание, если профилограф устанавливается на постоянной основе.

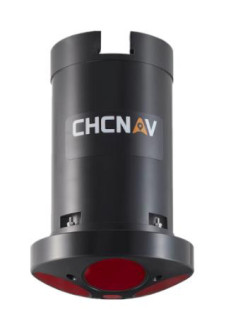

Общий вид профилографа с указанием места нанесения знака утверждения типа и серийного номера приведены на рисунке 1.
Нанесение знака поверки на профилограф не предусмотрено. Серийный номер, состоящий из шести арабских цифр, наносится на корпус профилографа в виде этикетки.
Пломбирование профилографа не предусмотрено.
Рисунок 1 - Общий вид профилографа
Профилографы имеют встроенное программное обеспечение «МПО» и автономное программное обеспечение «RCP RiverSurvey», которое обеспечивает сбор, обработку, проверку состояния и настройку профилографа.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| встроенное | автономное | |
| Идентификационное наименование ПО | МПО | RCP RiverSurvey |
| Номер версии (идентификационный номер) ПО | не ниже 00.07.101 | не ниже 1.0 |
Таблица 2 - Метрологические характеристики и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости водного потока, м/с | от 0,01 до 5,00 |
| Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с | ±(0,01+0,01-V)* |
| Диапазон измерений уровня воды, м | от 0,2 до 10,0 |
| Пределы допускаемой абсолютной погрешности измерений уровня, м - в поддиапазоне от 0,2 до 2 м, включ., - в поддиапазоне от 2 до 5 м, включ., - в поддиапазоне от 5 до 10 м | ±(0,02+0,01Н)** |
| * V - измеренное значение скорости водного потока, м/с ** Н - измеренное значение уровня воды, м | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение постоянного тока, В | от 12 до 36 |
| Потребляемая мощность, Вт, не более | 4 |
| Интерфейсы связи | RS-232, COM-USB |
| Габаритные размеры, мм, не более | |
| - длина | 210 |
| - диаметр | 170 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: | |
| -температура воды, °С | от -5 до +45 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на этикетку рядом с серийным номером, на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность профилографа
| Наименование | Обозначение | Количество |
| Профилографы доплеровские акустические | CHCNAV RCP1200 | 1 шт. |
| Формуляр | Профилограф доплеровский акустический CHCNAV RCP1200 | 1 экз. |
приведены в разделе 2 «Измерение по сечению» формуляра «Профилограф доплеровский акустический CHCNAV RCP1200».
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Локальная поверочная схема для средств измерений средней скорости водного потока в диапазоне от 0,01 до 5,00 м/с;
Стандарт предприятия «Профилографы доплеровские акустические CHCNAV RCP1200».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
