| Номер в госреестре | 89329-23 |
| Наименование СИ | Системы измерительные СИ БРП-9М339.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП изделий 9М339 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное Общество "Арзамасский приборостроительный завод им. П.И. Пландина" (АО "Арзамасский приборостроительный завод им. П.И. Пландина"), Нижегородская обл., г. Арзамас |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные СИ БРП-9М339.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП изделий 9М339 (далее - система или СИ БРП-9М339) предназначены для измерений напряжения и силы постоянного тока, разности фаз низкочастотных сигналов, временных интервалов, воспроизведения напряжения постоянного тока и импульсов прямоугольной формы.
Конструктивно система включает в себя: блок сопряжения БС-9М339.9514-0; источники питания постоянного тока; персональный компьютер настольного исполнения с установленной в него платой АЦП с дополнительной опцией ЦАП выполненные в стандарте PCI и комплект периферийного оборудования; комплект монтажных частей, а также оборудование для проведения поверки, в составе: пульт проверочный ПП-9М339.9514-0, пульт технологический ПТ2 БС-9М339.9514-09514 (имитатор) и комплект монтажных частей, поставляемые по отдельному заказу. Пульты и источники питания выполнены в виде отдельных блоков настольного исполнения.
Принцип действия систем основан на последовательном формировании управляющих сигналов, обеспечивающих работу блока 5 и блоков рулевых приводов (БРП), и измерение параметров, характеризующих работоспособность БРП. При обнаружении несоответствия какого-либо параметра заданному значению на любом шаге измерительного контроля управляющая программа системы сообщает пользователю об ошибке и прекращает подачу питающих напряжений с проверяемого изделия.
Функционально системы включают в себя измерительные каналы (ИК):
- ИК напряжения постоянного тока по цепи «СВР1»;
- ИК времени воспроизведения напряжения постоянного тока по цепи «СВР1»;
- ИК силы постоянного тока по цепи «27 В РП»;
- ИК воспроизведения напряжения постоянного тока управляющих сигналов;
- ИК напряжения постоянного тока по цепям «U5p»;
- ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС)
- ИК скорости изменения напряжения;
- ИК разности фаз.
ИК амплитуды напряжения постоянного тока по цепи «СВР 1»
Принцип действия ИК основан на преобразовании напряжения постоянного тока по цепи «СВР1» от объекта контроля в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код с последующей его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения напряжения постоянного тока по цепи «СВР 1» Принцип действия ИК основан на измерении времени задержки сигнала с исследуемого объекта путём подсчёта числа тактовых импульсов компьютера за время, прошедшее между подачей напряжения питания постоянного тока 27 В и приемом сигнала с последующим преобразованием в цифровой код в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока Принцип действия ИК основан на формировании падения напряжения постоянного тока по цепи 27 В на резисторах малого сопротивления (менее 0,1 Ом), входящих в блок сопряжения с последующим преобразованием его в цифровой код в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК воспроизведения напряжений постоянного тока управляющих сигналов Принцип действия ИК основан на формировании с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, по данным, устанавливаемым оператором системы на управляющем компьютере, сигнала в форме меандра и подаче его на объект испытаний через блок сопряжения.
ИК напряжений постоянного тока предварительного отклонения рулей
по цепям «U5p»;
Принцип действия ИК основан на преобразовании напряжения постоянного тока от объекта контроля в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код, с последующей его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК напряжений постоянного тока на выходе датчиков обратной связи (ДОС) Принцип действия ИК основан на преобразовании напряжения постоянного тока от датчиков обратной связи объекта контроля в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код, с последующей его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК скорости изменения напряжений Принцип действия ИК основан на измерении приращения напряжения с объекта контроля в реальном времени, за определенный интервал времени и преобразовании его, с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код, с последующей математической обработкой и выдачей результатов измерения на внешние устройства в размерности и виде, удобном для пользователя.
ИК разности фаз
Принцип действия ИК основан на формировании тестового синусоидального сигнала с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, подаче его на исследуемый объект с последующим измерением разности фаз между тестовым сигналом и сигналом на выходе с объекта и выдачи ее значения на внешние устройства в виде, удобном для пользователя.
По условиям эксплуатации системы удовлетворяет требованиям группы B1 по ГОСТ Р 52931-2008 с диапазоном рабочих температур от 10 °С до 30 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

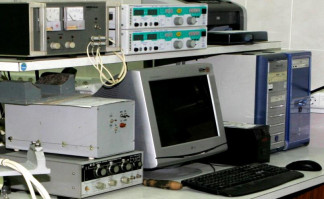

Внешний вид систем, изготовленных в единичных экземплярах, заводские номера 01, 02, 03, и их составных частей СИ БРП-339 приведены на рисунках 1 - 4.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- пломбированием блока сопряжения БС-9М339.9514-0 клеймом ОТК на боковой стенке кожуха поверх головки винта крепления в соответствии с рисунком 2;
- пломбированием системного блока наклейками на задней стенке кожуха в соответствии с рисунком 3.
Заводской знак с обозначением системы и заводским номером, расположенный на задней панели блока сопряжения (БС) в соответствии с рисунком 4, изготовлен в виде металлической пластины и обеспечивает надежную гарантию прочтения и сохранности номера в процессе эксплуатации системы, на весь срок службы.
Знак утверждения типа наносится методом наклейки на боковую панель БС в соответствии с рисунком 2.
Наклейка с местом нанесения знака утверждения типа
Программное обеспечение системы предназначено для проверки параметров блоков 5 и блоков рулевых приводов БРП-339 в автоматизированном режиме. Метрологически значимая часть программного обеспечения (ПО) системы представляет программный продукт:
- базовое программное обеспечение «Tor.exe»;
- программа для проведения поверки «Contr. Tor».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| «Tor» | |
| идентификационное наименование ПО | Tor.exe |
| номер версии (идентификационный номер) ПО | 4_8, не ниже |
| цифровой идентификатор ПО | 77D11FB2 |
| алгоритм вычисления идентификатора ПО | CRC32 |
| Contr.Tor | |
| идентификационное наименование ПО | Contr.BRP65.exe |
| номер версии (идентификационный номер) ПО | 4_8 |
| цифровой идентификатор ПО | 2C731AE8 |
| алгоритм вычисления идентификатора ПО | CRC32 |
Система расположена в цехе с ограниченным допуском, отсутствием интерфейса связи с внешним сетевым окружением, что исключает несанкционированный доступ к метрологически значимой части ПО.
Метрологически значимая часть ПО системы и данные достаточно защищены с помощью специальных средств защиты (проверка контрольной суммы, отсутствие протоколов передачи данных и интерфейсов связи) от преднамеренных и непреднамеренных изменений, что соответствует уровню защиты «Средний» по Р 50.2.077-2014.
Метрологические характеристики СИ РМ - 9М339 приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | Кол-во ИК |
| 1 | 2 | 3 |
| ИК напряжения постоянного тока по цепи «С | ВР1» | |
| Диапазон измерений напряжения постоянного тока по цепи «СВР1», В | от 25 до 36 | 1 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока по цепи «СВР1», % | ±5 | |
| ИК времени воспроизведения напряжения постоянного тока по цепи «СВР 1» | ||
| Диапазон измерений времени воспроизведения напряжений постоянного тока по цепи «СВР1», мс | от 40 до 170 | 1 |
| Пределы допускаемой относительной погрешности измерений времени воспроизведения напряжения постоянного тока по цепи «СВР1», % | ±5 | |
| ИК силы постоянного тока по цепи питания «27 В РП» | ||
| Диапазон измерений силы постоянного тока по цепи питания «+27 В РП», А | от 0,2 до 3,0 | 1 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока по цепи «+27 В РП», А | ±0,2 | |
| ИК воспроизведения напряжения постоянного тока управляющих сигналов | ||
| Номинальные значения воспроизведения напряжения постоянного тока управляющих сигналов по цепи, В | -2.11 и +2.11, -3.33 и +3.33, -10 и +10 | 4 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока управляющих сигналов, В | ±0,05 | |
| 1 | 2 | 3 |
| ИК напряжения постоянного тока предварительного отклонения рулей по цепям «U5p» | ||
| Диапазон измерений напряжения постоянного тока предварительного отклонения рулей по цепям «U5p», В | от -0,5 до -0,1 от +0,1 до +0,5 | 4 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока предварительного отклонения рулей по цепям «Шр», % | ±0,04 | |
| ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС) | ||
| Диапазоны измерений напряжения постоянного тока на выходе ДОС, В | от -10 до -2 от +2 до +10 | 4 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока на выходе ДОС, % | ±5 | |
| ИК скорости изменения напряжения | ||
| Диапазон измерений скорости изменения напряжения, В/с | от 18,6 до 119,7 | 4 |
| Пределы допускаемой относительной погрешности измерений скорости изменения напряжения, % | ±5 % | |
| ИК разности фаз | ||
| Диапазоны измерений разности фаз: - на частоте 10 Гц, градус - на частоте 20 Гц, градус | от 0 до 25 от 0 до 65 | 4 |
| Пределы допускаемой абсолютной погрешности измерений разности фаз, градус | ±3 | |
Технические характеристики системы приведены в таблице 3.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания переменного тока, В - частота переменного тока, Гц | 220±22 50±1,0 |
| - потребляемая мощность от сети переменного тока, В-А, не более: - блок сопряжения БС-9М339.9514-0 - системный блок - монитор - принтер - источники напряжений постоянного тока: - HEIDEN HE-LAB/SM245 (2 шт.) - Б5-71/2М | 500 500 150 500 2050 (каждый) 400 |
| Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина), не более: | |
| - блок сопряжения БС-9М339.9514-0 - системный блок - монитор - принтер - источники напряжений постоянного тока: - HEIDEN HE-LAB/SM245 (2 шт.) - Б5-71/2М | 310x180x370 370x160x420 391x366x200 220x360x230 90x450x500 70x250x285 |
| Наименование характеристики | Значение |
| Масса составных частей, кг, не более: | |
| - блок сопряжения БС-9М339.9514-0 - системный блок - монитор - принтер - источники напряжений постоянного тока: - HEIDEN HE-LAB/SM245 - Б5-71/2М | 7 5 3 5 10 (каждый) 3,4 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на боковую панель блока сопряжения БС-9М339.9514-0 в виде наклейки.
Комплект поставки приведен в таблице 4.
Таблица 4 - Перечень составных частей системы измерительной БРП-9М339
| Наименование | Обозначение | Кол-во |
| Система СИ БРП-9М339, в составе: | ||
| - блок сопряжения | БС-9М339.9514-0 | 1 |
| - системный блок: | ||
| - источники питания | HEIDEN HE-LAB/SM245 | |
| Б5-71/2М | 1 | |
| Комплект периферийного оборудования, в составе: | ||
| - монитор 17” | 1 | |
| - клавиатура | 1 | |
| - мышь | 1 | |
| - принтер | 1 | |
| Комплект монтажных частей, в составе: | ||
| - жгут 1 | БС-9М339.9514-410 | 1 |
| - жгут 2 | БС-9М339.9514-420 | 1 |
| - жгут 4 | БС-9М339.9514-440 | 1 |
| - жгут 6 | БС-9М339.9514-460 | 1 |
| - жгут 7 | БС-9М339.9514-470 | 1 |
| - жгут 10 | БС-9М339.9514-530 | 1 |
| - жгут 11 | БС-9М339.9514-550 | 1 |
| - жгут 12 | БС-9М339.9514-560 | 1 |
| - переходник 2 | БС-9М339.9514-510 | 1 |
| Руководство по эксплуатации | БРП-339М.9514-0 РЭ | 1 |
| Формуляр | БРП-339М.9514-0 ФО | 1 |
| Методика поверки | 1 | |
| Примечание - Количество составных частей указано для каждого экземпляра системы | ||
приведены в разделе 1.5 «Принцип действия ИК» руководства по эксплуатации БРП-9М339.9514-0 РЭ.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 16 февраля 2022 г. № 382 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2882 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 110-2 Гц до 2107 Гц».
