| Номер в госреестре | 89330-23 |
| Наименование СИ | Расходомеры-счетчики вихревые |
| Обозначение типа СИ | ДРС.Т |
| Изготовитель | Общество с ограниченной ответственностью "Завод нефтегазового оборудования "ТЕХНОВЕК" (ООО "Завод НГО "ТЕХНОВЕК"), г. Воткинск, Удмуртская Республика |
| Год регистрации | 2023 |
| Срок свидетельства | 15.06.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики вихревые ДРС.Т (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Принцип работы расходомеров основан на явлении Ван Кармана. При обтекании неподвижного тела потоком жидкости за телом обтекания образуется вихревая дорожка. Частота образования вихрей прямо пропорциональна скорости потока протекающей жидкости.
Регистрация частоты образования вихрей происходит путем «просвечивания» потока ультразвуковым лучом, направленным перпендикулярно оси тела обтекания. После взаимодействия ультразвуковых колебаний с цепочкой вихрей сигнал, принятый пъезодатчиком, модулируется по фазе. Далее модулированный сигнал поступает в электронный блок, где происходит выделение полезного сигнала, его фильтрация, масштабирование и формирование выходного сигнала в виде импульсов напряжения с нормированной ценой импульса, цифрового и токового каналов.

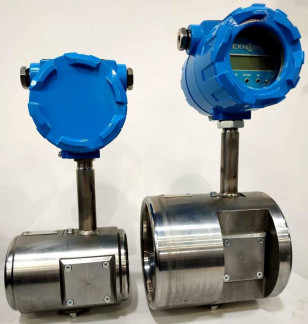

Конструктивно расходомеры представляет собой моноблок, состоящий из проточной части, выполненной из нержавеющей стали в виде полнопроходного участка трубы с установленным телом обтекания, и электронного блока. Присоединение внешнего кабеля производится через кабельный ввод.
Расходомеры имеют различные модификации, отличающиеся измеряемым объемным расходом жидкости, диаметром присоединяемого трубопровода и вариантом исполнения (базовое, общепромышленное, взрывозащищенное).
Расходомеры обозначаются следующим образом:
Х Х Х
ДРС.Т
1
Ex
5
2 3 4
Пломбировка расходомеров от несанкционированного доступа осуществляется нанесением знака поверки давлением на мастику, находящейся в чашке крепежного винта, блокирующий доступ к переключателю, разрешающему изменение метрологических коэффициентов. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер расходомеров в цифровом формате наносится на маркировочную табличку, закрепленную на верхней части электронного блока расходомера, методом
Программное обеспечение (далее - ПО) расходомера предназначено для измерения, преобразования в выходной сигнал и хранения результатов измерений, а также их отображения на ЖК индикаторе прибора.
ПО выполняет следующие функции:
- обработка импульсов с пьезоэлектрических датчиков, поступающих с частотой, пропорциональной расходу воды, преобразование количества импульсов в значение объема и объемного расхода воды;
- отображение измеренного объема и объемного расхода воды на ЖК индикатор;
- вывод информации на импульсный, токовый или цифровой (RS-485) выход;
- хранение информации в энергонезависимой памяти расходомера;
- защита от несанкционированного доступа к данным и их изменения.
ПО метрологически значимое. ПО прошивается на предприятии-изготовителе при производстве расходомера и дальнейшему изменению в условиях эксплуатирующей организации не подлежит. ПО и метрологические коэффициенты хранятся в энергонезависимой памяти микроконтроллера. У пользователя отсутствует возможность вносить изменения или удалять ПО. Конструкция расходомера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики расходомера нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | drs_v1.XX.hex |
| Номер версии (идентификационный номер) ПО | 1.XX |
| Цифровой идентификатор ПО | - |
| Обозначение Х в записи наименования и номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон измерений объемного расхода жидкости, (от Qнаим до Qнаиб) м3/ч - для ДРС.Т-25 (ДРС.Т-25А) - для ДРС.Т-50 (ДРС.Т-50А) - для ДРС.Т-200 | от 0,5 до 25 от 1 до 50 от 4 до 200 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости при использовании импульсного канала, %: - в диапазоне расходов от Qнаим до 0,04 ^наиб - в диапазоне расходов от 0,04^наиб до Qнаиб (включ.) | ± 3,0 ± 1,0 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода жидкости при использовании токового канала, %: - в диапазоне расходов от Qнаим до 0,04 ^наиб - в диапазоне расходов от 0,04^наиб до Qнаиб (включ.) | ± 4,0 ± 2,0 |
| Наименование характеристики | Значения |
| 1 | 2 |
| вода, | |
| Измеряемая среда | сточные воды системы поддержания пластового давления (ППД) |
| Температура измеряемой среды, °С | от 0 до +80 |
| Давление измеряемой среды, МПа, не более | 25 |
| Номинальный диаметр присоединяемого трубопровода, DN - для ДРС.Т-25А, ДРС.Т-50А | 50 |
| - для ДРС.Т-25 | 100 |
| - для ДРС.Т-50 | 100 |
| - для ДРС.Т-200 | 100 |
| Выходные сигналы: | |
| - импульсный, м3/имп. | 0,001; 0,01; 0,1; 1 |
| - токовый, мА | от 4 до 20 |
| - цифровой | RS-485 |
| Напряжение питания постоянного тока, В | от 19 до 29 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм, не более - высота | 160 |
| - ширина - длина | 140 350 |
| Масса (без комплекта монтажных частей), кг, не более | 20 |
| 1 | 2 |
| Условия эксплуатации: - температура окружающей среды, °С для исполнения с ЖК индикатором для исполнения без ЖК индикатора - относительная влажность окружающей среды, %, не более - атмосферное давление, кПа | от -40 до +60 от -50 до +60 95 от 84 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 75 000 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP67 |
| Маркировка взрывозашиты | 1Ex db mb IIB T6 Gb Х |
наносится на маркировочную табличку, закрепленную на верхней части электронного блока расходомера, методом шелкографии и по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик вихревой | ДРС.Т | 1 шт. |
| Руководство по эксплуатации | ДРС.Т.01.000 РЭ | 1 экз. |
| Паспорт | ДРС.Т.01.000 ПС | 1 экз. |
| Комплект монтажных частей | В соответствии с заказом |
приведены в разделе 1.4 «Устройство и принцип работы» эксплуатационного документа ДРС.Т.01.000 РЭ «Расходомеры-счетчики вихревые ДРС.Т» Руководство по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-037-49652808-2021 Расходомеры-счетчики вихревые ДРС.Т. Технические
условия.
| Зарегистрировано поверок | 100 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
