Государственный реестр средств измерений

Тахеометры электронные GT1002RW, 89334-23

89334-23
Тахеометры электронные GT1002RW (далее - тахеометры) предназначены для предназначен для измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.
Карточка СИ
Номер в госреестре 89334-23
Наименование СИ Тахеометры электронные
Обозначение типа СИ GT1002RW
Изготовитель SHANGRAO HAODI IMP&EXP TRADING CO., LTD., Китай
Год регистрации 2023
Срок свидетельства 15.06.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные GT1002RW (далее - тахеометры) предназначены для предназначен для измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.

Описание

Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.

Конструктивно тахеометры электронные GT1002RW выполнены единым блоком. На передней панели тахеометров расположены клавиши включения и выключения тахеометра, управления измерением, изменения настроек. На боковой панели расположен аккумуляторный отсек. Слот для подключения карты памяти формата SD объёмом до 2 Гбайт расположен в боковой части передней панели. Наводящие и закрепительные винты расположены на корпусе тахеометра.

Результаты измерений записываются во внутреннюю память тахеометра, или карту памяти формата SD, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.

Заводской номер в числовом формате указывается методом печати на маркировочной табличке, расположенной на корпусе тахеометра.

Нанесение знака поверки на средство измерений не предусмотрено.

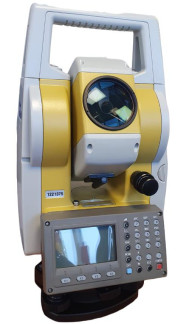

Общий вид тахеометров представлен на рисунке 1.

Рисунок 1 - Общий вид тахеометра

В процессе эксплуатации тахеометр не предусматривает внешних механических и или электронных регулировок. Пломбирование тахеометра не производится. Ограничение от несанкционированного доступа к узлам тахеометра обеспечено конструкцией корпуса.

Программное обеспечение

Тахеометры электронные GT1002RW имеют метрологически значимое обеспечение ПО «Total Station», устанавливаемое на тахеометр.

С помощью указанного ПО осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Total Station

Номер версии (идентификационный номер) ПО

не ниже 4.2R

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений, °

-    горизонтальных углов

-    вертикальных углов

от 0 до 360 от -45 до +90

Диапазон измерений расстояний, м:

-    по призменному отражателю

-    по пленочному отражателю

-    без отражателя (по диффузно-отражающей поверхности)

от 1 до 3500 от 1 до 1200 от 1 до 1200^

Допускаемое среднее квадратическое отклонение измерений углов, "

2

Пределы допускаемой абсолютной погрешности измерений углов, "

±4

Пределы допускаемой абсолютной погрешности измерений расстояний, мм

-    по призменному отражателю

-    по пленочному отражателю

-    без отражателя (по диффузно-отражающей поверхности)

±(2+2-10-6-L)

±(2+2-10-6-L)

±(3+2-10-6-L)

^ - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90%;

Примечание

L - измеряемое расстояние, мм.

Технические характеристики

Наименование характеристики

Значение

Увеличение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

50

Угловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не менее

1

Диапазон компенсации компенсатора, '

от -3 до +3

Цена деления круглого установочного уровня, минута /2 мм

8

Напряжение питания постоянного тока, В - внутренний аккумулятор

7,2

Габаритные размеры, мм, не более - длина

190

- ширина

187

- высота

350

Масса без аккумулятора и трегера. кг. не более

4,56

Условия эксплуатации:

- температура окружающего воздуха, °С

от -35 до +60

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тахеометр электронный

GT1002RW

1 шт.

Треггер

-

1 шт.

Аккумулятор

-

2 шт.

Зарядное устройство

-

1 шт.

Кабель передачи данных USB-RS232

-

1 шт.

Флеш карта USB

-

1 шт.

Набор инструментов для юстировки

-

1 шт.

Крышка объектива

-

1 шт.

Кабель для обновления ПО RS232-COM

-

1 шт.

Кейс

-

1 шт.

Ремни для кейса

-

2 шт.

Чехол от дождя

-

1 шт.

Тахеометры электронные GT1002RW. Руководство по эксплуатации Х)

-

1 экз.

Тахеометры электронные GT1002RW. Паспорт 2

-

1 экз.

Х) Записывается на карту памяти. 2) Поставляется на партию.

Сведения о методах измерений

приведены в разделах:

-    3 «Измерение угла» «Тахеометр электронный GT1002RW. Руководство по эксплуатации»;

-    4 «Измерение расстояния» «Тахеометр электронный GT1002RW. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;

Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

Пункты 8.5.1, 8.5.2 Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

«Тахеометр электронный GT1002RW. Стандарт предприятия», SHANGRAO HAODI IMP&EXP TRADING CO., LTD., Китай.

Зарегистрировано поверок 40
Поверителей 3
Актуальность данных 07.11.2024
