| Номер в госреестре | 89336-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Акционерное общество "Тамбовский завод "Комсомолец" имени Н.С. Артемова" (АО "ЗАВКОМ"), г. Тамбов |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерений объема сжиженных углеводородных газов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их сжиженными углеводородными газами до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы со сферическими днищами.
Тип размещения резервуаров - наземный.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска сжиженных углеводородных газов.
Заводской номер резервуаров в виде цифрового обозначения, состоящего из арабских цифр нанесен ударным способом на шильд-табличке вблизи люка резервуаров.

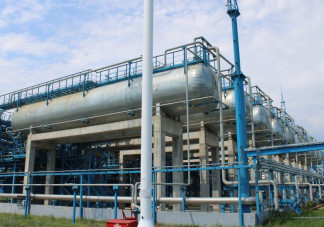

Резервуары с зав. №№ 141347, 141348, 141349, 141350, 141351, 141352, 141353, 141354, 141355, 141356 расположены на территории ТСБ-1 АО «Газпромнефть-ОНПЗ». Общий вид резервуаров представлен на рисунке 1.
Нанесение знака поверки на резервуары не предусмотрено. Знак поверки наносится в градуировочной таблице на листах в местах подписи поверителя.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | сжиженные углеводородные газы |
| Габаритные размеры, мм, не более | |
| - высота резервуаров | 3616 |
| - диаметр | 3400 |
| Рабочее давление для резервуаров, МПа | от 0 до 1,2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 40 до + 50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуары стальные горизонтальные цилиндрические РГС-200, зав. № 141347, 141348, 141349, 141350, 141351, 141352, 141353, 141354, 141355, 141356 | 10 шт. | |
| Паспорт | - | 10 экз. |
| Градуировочная таблица | - | 10 экз. |
приведены в разделе 5 «Методика измерений» паспорте.
Приказ Росстандарта №2356 от 26 сентября 2022 г. Об утверждении Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости.
