| Номер в госреестре | 89343-23 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | MT Measurement C |
| Изготовитель | Акционерное общество "Меттлер-Толедо Восток" (АО "Меттлер-Толедо Восток), г. Москва; производственная площадка: "БиЭйчАй Интеллиджент Технолоджи (Цзясин) Ко., Лтд.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 16.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические MT Measurement C (далее - АВУ) предназначены для измерения массы фасованной продукции, транспортируемой конвейерной лентой, а также распределения продукции на две и более подгруппы в зависимости от значения разности между их массой и номинальным установленным значением и/или этикетирования изделий.
Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругих элементов, входящих в состав взвешивающего модуля (далее ВМ) весоизмерительных тензометрических датчиков (также возможно применение датчиков веса струнного типа или датчиков с электромагнитной компенсацией) в электрический сигнал, пропорциональный массе груза. Далее электрический сигнал преобразуется в цифровой код с помощью аналого-цифрового преобразователя (АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.
В устройствах сортировки по массе, если отклонение измеренного значения массы от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки).
В устройствах для этикетирования массы измеренное значение массы передается на печатающее устройство для нанесения этикетки.
Все модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и, как правило включают в себя следующие функциональные, идентифицируемые узлы, связанные друг с другом интерфейсами связи:
- один или более ВМ, включающих в себя весоизмерительные датчики;
- одну или более грузовых транспортных систем, конструктивно объединённых с грузоприемным устройством (ГПУ) или представляющих собой отдельный узел или без таковых;
- два или более ленточных и/или роликовых грузовых конвейера или без таковых;
- одно или более устройств обработки данных, которые могут быть объединены с ГПУ во взвешивающий модуль;
- компьютерный терминал с цифровым сенсорным дисплеем и/или клавиатурой оператора.
В зависимости от назначения, АВУ комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, X-Ray (рентгеновскими) детекторами, сканерами для чтения штрих-кодов, видео камерами, устройствами технического зрения и т.д.
Терминалы АВУ оснащаются базовыми интерфейсами связи и передачи данных RS232, Ethernet, USB (дополнительно могут устанавливаться интерфейсы RS485, CL20mA, Bluetooth, WIFI 4G, Analog Output, ProfiBus DP, ProfiNet IO, ControlNet, Ethernet/IP, Modbus RTU, Modbus TCP, DeviceNet, CC-Link и т.п.).
АВУ содержат следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
- автоматическое устройство установки нуля (п.3.2.10.12);
- устройство первоначальной установки нуля (п.3.2.10.12);
- устройство слежения за нулем (п.3.2.10.13);
- устройство предварительного задания массы тары (п.3.2.10.17).
На корпус АВУ прикрепляется маркировочная табличка, содержащая, в том числе, следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- обозначение модификации (модели) АВУ;
- номер АВУ по системе нумерации предприятия-изготовителя (серийный номер);
- класс точности по ГОСТ Р 54796-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений.
АВУ изготавливаются в двух конструктивных исполнениях:
- полностью из нержавеющей стали;
- из конструкционной окрашенной стали.
АВУ выпускаются в 14-ти модификациях (моделях), которые отличаются друг от друга значением максимальной нагрузки, размерами грузоприемной платформы (конвейеров), типами применяемых датчиков и механизмов отбраковочных (сортировочных) устройств, а также наличием дополнительных устройств (металлодетекторов, рентгеновских детекторов и тп).
Модификации АВУ имеют следующее обозначение при заказе:
| C | Y1 | Y2 | М | Y3 | Y4 |
где С - обозначение типа;
Y1- необязательный параметр, принимающий значения М и Х, при этом М означает, что в состав АВУ входит металлодетектор, а Х означает, что в состав АВУ входит рентгеновский детектор;
Y2 - параметр, принимающий значения 21; 23; 31; 33; 35 и определяющий некоторые метрологические и технические характеристики АВУ в соответствии с описанием;
М- фирменный идентификатор изготовителя;
Y3 - ширина ГПУ (или конвейерной ленты) в миллиметрах;
Y4 - условное обозначение максимальной нагрузки (Max): 03 (300 г); 06 (600 г); 1 (1 кг); 3 (3 кг); 4 (4 кг); 6 (6 кг); 10 (10 кг); 15 (15 кг); 30 (30 кг); 35 (35 кг); 40 (40 кг); 50 (50 кг); 60 (60 кг); 100 (100 кг).
Примеры обозначений: С21.M500.35; СМ33.М220.1.
Питание АВУ осуществляется от сети переменного тока.

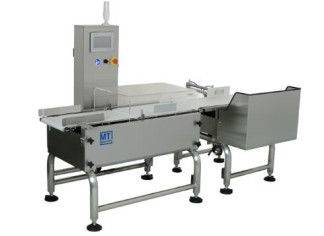

Общий вид АВУ показан на рисунках 1 - 4.
Серийный номер в буквенно-цифровом формате наносится на маркировочную табличку методом печати.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ. Пломбирование АВУ не предусмотрено.
Маркировочная табличка представлена на рисунке 5.
(до "МЕТТЛЕР-ТОЛЕДО ВОСТОК" Устройство аесоюмеритопмю* аптоматеческоф
| Тип | С31 МЮО 4 | Серийный N> 72С80111 | |
| М» | 4000 :, | Гоа выпуси 2023 | |
| Min | м . | Класс | |
| е 5 | 1 , | Т /и> Ы* 2^-it-: -s *. V ти | 0*cj*40c |
| d s | 1 . | ||
| се | Млс скорость конвейера | 30 и'мин | © |
Рисунок 5 - Маркировочная табличка
Маркировочная табличка устанавливается на видном доступном для осмотра месте в зависимости от модификации и конфигурации АВУ.
К данному типу средств измерений относятся АВУ, выпускаемые под товарным знаком «МТ Measurement».
Программное обеспечение (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных. Изменение ПО через интерфейс пользователя невозможно.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО | HMI-BELT-1.x.y.* |
| Цифровой идентификатор ПО | ** |
| *Здесь х и у принимают значения от 0 до 9. ** Данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опечатывания или пломбирования. | |
Таблица 2 - Метрологические характеристики АВУ модификаций C*35M*.03, С*35.М*.06 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | ||
| С*35.М*.03 | C*35M*.06 | C*35M*.06 | |
| Класс точности по ГОСТ Р 54796-2011 | XIII(1) | XIII(1) | XIII(1) |
| Y(a) | Y(a) | Y(a) | |
| Максимальная нагрузка Мах, г | 300 | 600 | 600 |
| Минимальная нагрузка Min, г | 3 | 5 | 5 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 0,1 | 0,1 | 0,2 |
| Число поверочных делений п | 3000 | 6000 | 3000 |
Таблица 3 - Метрологические характеристики АВУ модификаций С*33.М*.1 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | ||
| C*33M*.1 | |||
| Класс точности по ГОСТ Р 54796-2011 | XIII(1) | XIII(1) | XIII(1) |
| Y(a) | Y(a) | Y(a) | |
| Максимальная нагрузка Мах, г | 1000 | 1000 | 1000 |
| Минимальная нагрузка Min, г | 10 | 10 | 10 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 0,1 | 0,2 | 0,5 |
| Число поверочных делений п | 10000 | 5000 | 2000 |
Таблица 4 - Метрологические характеристики АВУ модификаций С*31.М*.4 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | ||
| C*31M*.4 | |||
| Класс точности по ГОСТ Р 54796-2011 | XIII(1) | XIII(1) | XIII(1) |
| Y(a) | Y(a) | Y(a) | |
| Максимальная нагрузка Мах, г | 4000 | 4000 | 4000 |
| Минимальная нагрузка Min, г | 50 | 50 | 50 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 0,5 | 1 | 2 |
| Число поверочных делений п | 8000 | 4000 | 2000 |
Таблица 5 - Метрологические характеристики АВУ модификаций С*23.М*.10 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | ||
| С*23.М*.10 | |||
| Класс точности по ГОСТ Р 54796-2011 | ^ 3 И >н X | ^ 3 И >н X | ^ 3 И >н X |
| Максимальная нагрузка Мах, г | 10000 | 10000 | 10000 |
| Минимальная нагрузка Min, г | 100 | 100 | 100 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 1 | 2 | 5 |
| Число поверочных делений п | 10000 | 5000 | 2000 |
| Таблица 6 - Метрологические характеристики АВУ модификаций автоматического и неавтоматического (статического) режимов работы | С*21.М*.35 для | ||
| Метрологическая характеристика | Модификации | ||
| С*21.М*.35 | |||
| Класс точности по ГОСТ Р 54796-2011 | ^ 3 И >н X | ^ 3 И >н X | ^ 3 И >н X |
| Максимальная нагрузка Мах, г | 35000 | 35000 | 35000 |
| Минимальная нагрузка Min, г | 100 | 200 | 500 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 5 | 10 | 20 |
| Число поверочных делений п | 7000 | 3500 | 1750 |
Таблица 7 - Метрологические характеристики АВУ модификаций C*21M*.40, С*21.М*.50, С*21.М*.100 для автоматического и неавтоматического (статического) режимов работы
| Метрологическая характеристика | Модификации | ||||
| С*21. | § 4 о | С*21.М*.50 | С*21.М*.100 | ||
| Класс точности по ГОСТ Р 54796-2011 | ^ 3 И >н X | ^ 3 И >н X | ^ 3 И >н х | ^ 3 Пн >н X | ^ 3 И >н X |
| Максимальная нагрузка Мах, г | 40000 | 40000 | 50000 | 100000 | 100000 |
| Минимальная нагрузка Min, г | 200 | 400 | 400 | 400 | 1000 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 10 | 20 | 20 | 20 | 50 |
| Число поверочных делений п | 4000 | 2000 | 2500 | 5000 | 2000 |
Таблица 8 - Метрологические характеристики АВУ модификаций C*33M*.3, C*31M*.6 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | и д о М | жкации |
| C*33M*.3 | C*31M*.6 | |
| Класс точности по ГОСТ Р 54796-2011 | XIII(1) Y(a) | XIII(1) Y(a) |
| Максимальная нагрузка Мах, г | 3000 | 6000 |
| Минимальная нагрузка Min, г | 50 | 50 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 1 | 2 |
| Число поверочных делений п | 3( | <_> о о |
Таблица 9 - Метрологические характеристики АВУ модификаций C*23M*.15, C*23M*.30, C*21M*.60 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | ||
| C*23M*.15 | C*23M*.30 | C*21.М*.60 | |
| Класс точности по ГОСТ Р 54796- | XIII(1) | XIII(1) | XIII(1) |
| 2011 | Y(a) | Y(a) | Y(a) |
| Максимальная нагрузка Мах, г | 15000 | 30000 | 60000 |
| Минимальная нагрузка Min, г | 100 | 200 | 400 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 5 | 10 | 20 |
| Число поверочных делений п | 3000 |
Пределы допускаемой средней (систематической) погрешности при автоматическом режиме работы АВУ класса точности ХШ(1) в зависимости от нагрузки приведены в таблице 10.
Таблица 10
| Нагрузка m, выраженная в поверочных делениях, е | Пределы допускаемой средней погрешности для АВУ класса Х | |
| ХШ(1) | первичная поверка | в эксплуатации |
| От Min до 500 e включ. | ±0,5 e | ±1,0 e |
| Св. 500 е до 2000 e включ. | ±1,0 e | ±2,0 e |
| Св. 2000 e до Max включ. | ±1,5 e | ±3,0 e |
Пределы допускаемой погрешности (MPE) при автоматическом режиме работы АВУ класса точности Y(a) в зависимости от нагрузки приведены в таблице 11.
Таблица 11
| Нагрузка m, выраженная в поверочных делениях, е | MPE для АВУ класса Y | |
| Y(a) | первичная поверка | в эксплуатации |
| От Min до 500 e включ. | ±1,0 e | ±1,5 e |
| Св. 500 е до 2000 e включ. | ±1,5 e | ±2,5 e |
| Св. 2000 e до Max включ. | ±2,0 e | ±3,5 e |
Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы систем классов точности XIII (1), Y(a) в зависимости от нагрузки, приведены в таблице 12.
Таблица 12
| Нагрузка т, выраженная в поверочных делениях, е | MPE для АВУ для классов X и Y | |
| ХШ(1) и Y(a) | первичная поверка | в эксплуатации |
| От Min до 500 e включ. | ±0,5 e | ±1,0 e |
| Св. 500 е до 2000 e включ. | ±1,0 e | ±2,0 e |
| Св. 2000 e до Max включ. | ±1,5 e | ±3,0 e |
Пределы допускаемой погрешности АВУ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Значение предела допускаемого стандартного отклонения (случайная погрешность), при автоматическом режиме работы АВУ при первичной поверке и в эксплуатации, выраженное процентах от массы нагрузки (m) или в граммах, для систем класса точности XIII(1) указано в таблице 13.
Таблица 13
| Значение массы нагрузки (m), г | Предел допускаемого стандартного отклонения | |
| при первичной поверке | в эксплуатации | |
| От Min до 50 включ. | 0,48 % | 0,6 % |
| Св. 50 до 100 включ. | 0,24 г | 0,3 г |
| Св. 100 до 200 включ. | 0,24 % | 0,3 % |
| Св. 200 до 300 включ. | 0,48 г | 0,6 г |
| Св. 300 до 500 включ. | 0,16 % | 0,2 % |
| Св. 500 до 1000 включ. | 0,8 г | 1,0 г |
| Св. 1000 до 10000 включ. | 0,08 % | 0,1 % |
| Св. 10000 до 15000 включ. | 8 г | 10 г |
| Св. 15000 до Max включ. | 0,053 % | 0,067 % |
Значения габаритных размеров и массы модификаций устройств справочно указаны в таблице
14 для стандартной высоты конвейера и типового отбраковочного устройства при его наличии.
Таблица 14
| Обозначение модификации | Габаритные размеры ДхШхВ, мм, не более | Масса, кг, не более |
| C31XX | 2000х1500х2000 | 250 |
| C33XX | 2000х1300х2000 | 250 |
| C35XX | 2000х1300х2000 | 250 |
| C21XX | 2000х1500х2000 | 250 |
| C23XX | 2000х1500х2000 | 250 |
| CM31XX | 2500х1500х2000 | 350 |
| CM33XX | 2500х1300х2000 | 350 |
| CM35XX | 2500х1300х2000 | 350 |
| Наименование характеристики | Значение |
| Диапазон рабочих температур, о С | от 0 до 40 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц | от 210 до 240 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 750 |
| Скорость грузовой транспортной системы | Устанавливается индивидуально для каждого АВУ при его заказе в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке и дисплее. Типовая скорость конвейера может составить до 60 м/мин для АВУ с максимальной нагрузкой до 10 кг и до 25 м/мин для АВУ с максимальной нагрузкой свыше 10 кг. |
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе и типографским способом на титульные листы эксплуатационной документации.
Таблица 16 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое | MT Measurement С | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
изложены в разделе V Руководства по эксплуатации.
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний;
Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-010-45862615-2022 «Устройства весоизмерительные автоматические MT Measurement C Технические условия».
