| Номер в госреестре | 89344-23 |
| Наименование СИ | Счетчики газа диафрагменные |
| Обозначение типа СИ | MA603 |
| Изготовитель | BEIJING FUTURE SECURE ELECTRONIC TECHNOLOGY CO., LTD, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 16.06.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа диафрагменные MA603 (далее - счетчики) предназначены для измерения объема природного и других неагрессивных газов, приведенного к температуре плюс 20 °С.
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембраны, находящихся внутри счетчика и образующих измерительные камеры. Движение мембраны преобразуется во вращательное движение и передается с помощью магнитной муфты на электронное отсчетное устройство-сумматор ЖК-дисплея.
Конструктивно счетчики состоят из герметичного металлического корпуса непроницаемой для газа мембраны, изготовленной из резино-полистироловой ткани и разделяющей счетчик на две камеры, магнитной муфты, электронного отсчетного устройства, а также модуля обмена данными. В зависимости от используемого модуля обмена данными в счетчиках могут быть реализованы следующие технологии обмена данными: SigFox, NB-IoT, LoRaWAN, GPRS.
Электронное отсчетное устройство осуществляет коррекцию объема газа по измеренному значению температуры с помощью встроенного термопреобразователя.
Счетчики имеют типоразмеры G1,6, G2,5, G4, G6 в зависимости от диапазона измерений объемного расхода газа.

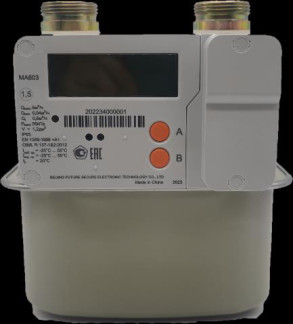

Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства над штрихкодом методом печати. Общий вид счетчиков представлен на рисунке 1.
Пломбировку осуществляют нанесением знака поверки в виде наклейки. Схема пломбировки представлена на рисунке 2.
Рисунок 2 - Схема пломбировки, место нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее - ПО) счетчиков является встроенным.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| Типоразмер | G1,6; G2,5; G4 | G6 |
| Идентификационное наименование ПО | - | |
| Номер версии (идентификационный номер ПО) | SV-0012 | SV-1012 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Типоразмер | G1,6 | G2,5 | G4 | G6 |
| Минимальный расход газа 2мин, м3/ч | 0,016 | 0,025 | 0,040 | 0,060 |
| Номинальный расход газа 2ном, м3/ч | 1,6 | 2,5 | 4,0 | 6,0 |
| Максимальный расход газа 2макс, м3/ч | 2,5 | 4,0 | 6,0 | 10,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной основной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, %: - в диапазоне объемных расходов Омин < Q < 0,1- Оном - в диапазоне объемных расходов 0,1-0ном < Q < Омакс | ±3 ±1,5 |
| Пределы допускаемой относительной дополнительной погрешности измерения объема газа, приведенного к температуре плюс 20 °С, вызванной изменением температуры окружающей среды от нормальных условий на 10 °С, % | ±0,4 |
| Порог чувствительности, м3/ч, не более | 0,003 0,005 0,008 |
| Нормальные условия измерений: | |
| - температура окружающей среды, °С | от +15 до +25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Типоразмер | G1,6 G2,5 G4 | G6 |
| Емкость отсчетного устройства, м3 | 999999,999 | |
| Циклический объем, дм3/об, не менее | 1,2 | 2,0 |
| Разрядность отсчетного устройства, м3 | 0,001 | |
| Максимальное рабочее давление, кПа, не более | 50 | |
| Потеря давления при Омакс, Па, не более | 200 | |
| Габаритные размеры, мм, не более: - высота | 226 | 263 |
| - длина | 205 | 333 |
| - ширина | 168 | 215 |
| Масса, кг, не более | 3,6 | |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +55 | |
| - относительная влажность при температуре окружающей среды 35 °С, % | до 95 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средняя наработка на отказ, ч | 100000 | |
| Средний срок службы, лет | 20 | |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP65 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, и на корпус счетчика методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчики газа диафрагменные MA603 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Счетчики газа диафрагменные MA603. Стандарт предприятия.
