Преобразователи измерительные многофункциональные РН, 89347-23

Назначение

Преобразователи измерительные многофункциональные РН (далее- преобразователи) предназначены для измерительных преобразований аналоговых сигналов силы, напряжения постоянного электрического тока и электрического сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока и электрического сопротивления, а также для питания пассивных датчиков сопротивления и датчиков с выходных сигналом силы постоянного тока в диапазоне от 4 до 20 мА.

Описание

Принцип действия преобразователей основан на преобразовании аналоговых сигналов силы, напряжения постоянного электрического тока и сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока и сопротивления.

Преобразователи используются при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве.

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в корпусе из полимерных материалов. В корпусе закреплены клеммы для присоединения подводящих проводников и кабелей питания.

Преобразователи РН выпускаются в двух исполнениях: исполнение «Н» и исполнение «Т». К исполнению «Н» относятся преобразователи PHD-11HD-21 (R), PHD-12HD-211 (R), PHD-22HD-2121 (R), PHC-11HD-11 (R), PHC-22HD-1111 (R), PHD-11HZ-*1 (R), PHD-12HZ-*11 (R), PHD-22HZ-*1*1 (R), PHD-11HT-*1 (R), PHD-12HT-*11 (R), PHD-22HT-*1*1 (R).

Преобразователи исполнения «Н» имеют одну или 2 вставные клеммы на лицевой панели преобразователя. Преобразователи исполнения «Н» устанавливаются на специальную панель типа РН*, к которой подключаются питание преобразователя и разъемы неискробезопасных контактов.

К исполнению «Т» относятся преобразователи PHD-11TD-21 (R), PHD-11TD-29 (2~10V) (R), PHD-11TD-29 (0~10V) (R), PHD-11TD-29 (1~5V) (R), PHD-11TD-29 (0~5V) (R), PHD-12TD-211 (R), PHD-22TD-2121 (R), PHD-22TD-1111 (R), PHC-11TD-11 (R), PHC-22TD-1111 (R), PHD-11TD-21 (С) (R), PHD-22TD-2121 (C) (R ), PHD-11TZ-*1 (R), PHD-12TZ-*11 (R), PHD-12TZ-

*11(1)(R), PHD-12TZ-*11(TC) (R), PHD-22TZ-*1*1 (R), PHD-12TZ-*11(TC1) (R), PHD-11TT-*1 (R), PHD-12TT-*11 (R), PHD-22TT-*1*1 (R), PHD-11TT-88 (R), PHG-11TD-** (R), PHG-12TD-*** (R), PHG-22TD-**** (R), PHG-13TD-**** (R), PHG-14TD-***** (R), PHG-11TE-** (R), PHG-12TE-*** (R), PHG-22TE-**** (R), PHG-11TZ-** (R), PHG-12TZ-*** (R), PHG-22TZ-**** (R), PHG-11TT-** (R), PHG-12TT-*** (R), PHG-22TT-**** (R).

Преобразователи исполнения «Т» в свою очередь выпускаются в корпусах двух типов, отличие которых в количестве клемм и толщине (2 клеммы в ряду и толщина 12,5 мм, 3 клеммы в ряду и толщина 17,5 мм). Преобразователи исполнения «Т» предназначены для монтажа на DIN-рейку 35 мм. На моделях, предусматривающих конфигурирование в процессе эксплуатации, на лицевой стороне расположены либо DIP-переключатели, либо разъем miniUSB, для подключения через специальный кабель к специализированному ПО для конфигурирования преобразователя.

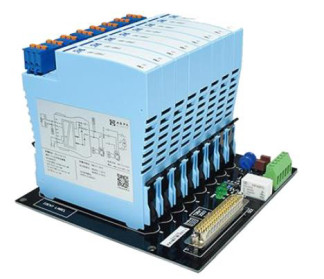

Название преобразователей начинается с букв “PHC-”, “PHD-” или “PHG-” после которых идёт цифра, указывающая количество входных каналов. За ней идёт цифра, указывающая количество выходных каналов. Далее идёт литера «Н» или «Т», указывающая принадлежность к исполнению. Например, PHD-12H* означает, что модель имеет один входной, два выходных канала и выполнена в исполнении «Н». Далее в названии следуют литеры и цифры, определяющие тип сигнала и прочие особенности модели. Общий вид преобразователей исполнения «Н» приведен на рисунке 1 и 2, общий вид преобразователей исполнения «Т» приведен на рисунке 3.

Заводской номер в виде буквенно-цифрового кода наносится на боковую поверхность преобразователя. Нанесение знака поверки на средство измерений не предусмотрено. Общий вид преобразователей исполнения «Н» с указанием места нанесения заводского номера представлен на рисунке 1. Общий вид преобразователей исполнения «Т» с указанием места нанесения заводского номера представлен на рисунках 3 и 4.

Пломбирование не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) преобразователей функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.

ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).

Сервисное ПО -«PH Конфигуратор температурных преобразователей» - не является метрологически значимым, так как его функцией является конфигурирование преобразователей, имеющих на лицевой панели разъем miniUSB, а также предназначенных для преобразования сигналов от термопреобразователей сопротивления и термопар в унифицированные сигналы силы и напряжения постоянного электрического тока. С помощью сервисного ПО можно настроить тип термопары, нижнюю и верхнюю границу диапазона измерений, тип выходного аналогового сигнала, считать значение компенсации холодного спая для термопар.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Таблица 2 - Метрологические характеристики_

Диапазоны преобразований аналоговых сигналов

Пределы

допускаемой

основной

погрешности

Y -

приведённая,

%,

А -абсолютная

Пределы допускаемой дополнительной приведенной погрешности от изменения темп. окр. среды на 1 °С от нормальной

Наименование

На входе

На выходе

1

2

3

4

5

PHG-11TD-** (R)

от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 0 до 75 мВ; от -10 до +10 В от 4 до 20 мА

от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 0 до 75 мВ; от -10 до +10 В от 4 до 20 мА

PHG-12TD-

(R)

PHG-22TD-

(R)

PHG-13TD-

(R)

PHG-14TD-

(R)

PHG-11TE-** (R)

PHG-12TE-

(R)

PHG-22TE-

(R)

PHD-11TD-29 (2~10V) (R)

PHD-11TD-29 (0~10V) (R)

PHD-11TD-29 (1~5V) (R)

PHD-11TD-29 (0~5V) (R)

от 2 до 10 В

от 0 до 10 В

от 4 до 20 мА

от 1 до 5 В

от 0 до 5 В

PHD-11TD-21 (R)

Y = ±0,1 % от верхн. пред. диапазона

±0,005 % от верхн. пред. диапазона

PHD-12TD-211 (R)

PHD-22TD-2121 (R)

PHD-22TD-1111 (R)

PHC-11TD-11 (R)

PHC-22TD-1111 (R)

PHD-11TD-21 (С) (R)

от 4 до 20 мА

от 4 до 20 мА

PHD-22TD-2121 (C) (R)

PHD-11HD-21 (R)

PHD-12HD-211 (R)

PHD-22HD-2121 (R)

PHC-11HD-11 (R)

PHC-22HD-1111 (R)

от -5 до +60 мВ;

от -5 до +60 мВ;

PHG-12TZ-

(R)

PHG-22TZ-

(R)

±0,005 % от

заданного

диапазона

PHG-11TZ-** (R)

Сигналы (Ом) от термопреобразователе

й сопротивления1):

Pt(100, 1000) (а=0,00391 °С-1) от -200 до +850 °С;

Pt (100, 1000) (а=0,00385 °С-1) от -200 до +850 °С;

Ni (100, 1000) (а=0,00617 °С-1) от -60 до +250 °С;

Cu (50, 100) (а=0,00426 °С-1) от -50 до +150 °С

Cu (50, 100) (а=0,00428 °С-1) от -50 до +150 °С

Сигналы (Ом) от термопреобразоват елей сопротивления1^ Pt (100, 1000) (а=0,00391 °С-1) от -200 до +850 °С; Pt (100, 1000) (а=0,00385 °С-1) от -200 до +850 °С; Ni (100, 1000) (а=0,00617 °С-1) от -60 до +250 °С;

Cu (50, 100) (а=0,00426 °С-1) от -50 до +150 °С Cu (50, 100) (а=0,00428 °С-1) от -50 до +150 °С

от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 0 до 10 В; от 1 до 5 В; от -10 до +10 В

Y = ±0,1 % от заданного диапазона (минимальна я величина диапазона: 50°C)

PHD-11TZ-*1 (R)

PHD-12TZ-*11 (R)

PHD-12TZ-*11(1)

(R)

PHD-22TZ-*1*1 (R)

PHD-11HZ-*1 (R)

PHD-12HZ-*11 (R)

Сигналы (Ом) от термопреобразователе

й сопротивления1):

Pt (100, 1000) (a=0,00391 °С-1) от -200 до +850 °С;

Pt (100, 1000) (a=0,00385 °С-1) от -200 до +850 °С;

±0,005 % от

заданного

диапазона

от 4 до 20 мА

Ni (100, 1000) (a=0,00617 °С-1) от -60 до +250 °С;

Cu (50, 100) (a=0,00426 °С-1) от -50 до +150 °С

Cu (50, 100) (a=0,00428 °С-1) от -50 до +150 °С

Y = ±0,1 % от заданного диапазона (минимальна я величина диапазона: 50°C)

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Примечания: ^использование других кабелей/адаптеров недопустимо.

Сведения о методах измерений

изложены в документе «Преобразователи измерительные многофункциональные РН. Руководство по эксплуатации».

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Стандарт предприятия. Преобразователи измерительные многофункциональные РН.
