| Номер в госреестре | 89349-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТЛМ |
| Изготовитель | Куйбышевский завод измерительных трансформаторов, г. Куйбышев (изготовлены в 1974-1991 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТЛМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3, ТЛМ-6 У3 которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТЛМ-10-1 зав. № 2798, 2712, 1684, 2794, 391, 9409, 9429, 0748, 0109, 9362, 9358, 8274, 8456, 5982;
- ТЛМ-10-1У3 зав. № 4308, 4310, 6727, 3521, 9693, 2134, 2387, 2381, 2958, 9338, 8720, 9564, 8385, 8461, 9614, 9566, 9601, 2130, 2485, 6059, 3494, 3486, 4166, 3502, 2866, 2849, 3493, 3495, 5067, 4481, 0662, 2023, 8871, 8638, 8452, 0583, 4435, 0960, 9892, 2011, 5265, 2162, 2021, 2024, 0522, 3284, 3941, 1839, 5776, 5172, 3185;
- ТЛМ-10-2 зав. № 5105, 4678;
- ТЛМ-10-2У3 зав. № 2701, 0949, 0426, 5756, 5605, 2338, 1179, 8285, 7352, 8604, 8613, 5145, 8972, 5203, 9312, 9357, 3680, 3682, 2728, 2321, 3873, 54813, 9430, 9640, 7645, 1430, 9844, 8447, 9843, 9950, 9848, 9941, 2007, 6093, 4652, 5171, 4515, 2844, 2843, 6270, 5636, 3205, 4405, 3806, 2820, 2913, 3040, 3023, 3003, 1900, 1889, 5455, 0624, 3652, 3658, 4662, 4652, 8162, 7718, 6499, 8862;
- ТЛМ-6 У3 зав. № 3857.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

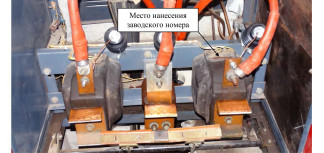

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики ТЛМ-10-1
| Наименование характеристики | Значение для заводских номеров | |||
| 8274, 8456, 5982 | 2798, 2712, 1684, 2794, 0748, 0109 | 391, 9409, 9429 | 9362, 9358 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 |
| Номинальный первичный ток Гном, А | 300 | 400 | 600 | 1500 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 |
| Номинальная частота 1ном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 | 10 |
| Наименование характеристики | Значение для заводских номеров | |||
| 2387, 2381 | 2866, 2849, 3941, 1839, 5776 | 4308, 4310, 6727, 3521, 8871, 8638, 0522, 3284, 5172,3185 | 8385, 8461, 2485, 6059, 3494, 3486, 3493, 3495, 0662, 2023, 8452, 0583, 9892, 2011, 2021, 2024 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 |
| Номинальный первичный ток Гном, А | 50 | 200 | 300 | 400 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 | 10 |
Таблица 1.3 - Метрологические характеристики ТЛМ-10-1У3
| Наименование характеристики | Значение для заводских номеров | ||
| 9693, 2134, 8720, 9564, 9614, 9566, 9601, 2130, 5067, 4481, 4435, 0960, 5265, 2162 | 2958, 9338 | 4166, 3502 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток Гном, А | 600 | 800 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 15 |
Таблица 1.4 - Метрологические характеристики ТЛМ-10-2
| Наименование характеристики | Значение для заводских номеров |
| 5105, 4678 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток Гном, А | 300 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
| Наименование характеристики | Значение для заводских номеров | ||
| 3680, 3682, 9430, 9640, 2007,3652, 3658 | 2728, 2321, 3873, 3205, 4405, 2913, 3040, 3023, 3003 | 2701, 0949, 0426, 2338, 1179,9844,8447, 9843, 9950, 9848, 9941, 6270, 5636,1900,1889,5455, 0624, 4662, 4652, 7718, 6499 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток 11ном, А | 100 | 150 | 200 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 |
Таблица 1.6 - Метрологические характеристики ТЛМ-10-2У3
| Наименование характеристики | Значение для заводских номеров | |||
| 7645, 1430, 3806, 2820, 8862 | 5145, 8972, 5203,54813, 5171, 4515, 2844, 2843 | 5756,5605, 8285, 7352, 8604, 8613, 9312, 9357, 8162 | 6093, 4652 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 |
| Номинальный первичный ток Ьном, А | 300 | 400 | 600 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 | 15 |
Таблица 1.7 - Метрологические характеристики ТЛМ-6 У3
| Наименование характеристики | Значение для заводского номера |
| 3857 | |
| Номинальное напряжение, кВ | 6 |
| Номинальный первичный ток Ьном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТЛМ-10-1; ТЛМ-10-1У3; ТЛМ-10-2; ТЛМ-10-2У3; ТЛМ-6 У3 | 1 шт. |
| Паспорт | ТЛМ-10-1; ТЛМ-10-1У3; ТЛМ-10-2; ТЛМ-10-2У3; ТЛМ-6 У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 139 |
| Поверителей | 10 |
| Актуальность данных | 07.12.2024 |
