| Номер в госреестре | 89352-23 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | АЛ |
| Изготовитель | Общество с ограниченной ответственностью "Альконт" (ООО "Альконт"), Московская обл., г. Долгопрудный |
| Год регистрации | 2023 |
| Срок свидетельства | 16.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вихретоковые АЛ (далее - преобразователи) предназначены для бесконтактных измерений виброперемещения и линейного смещения (осевого сдвига).
Конструктивно преобразователи представляют собой алюминиевый моноблок с коаксиальным разъёмом для подключения кабеля первичного преобразователя и клеммными колодками для подключения цепей токового и динамического выходов.
Нормированный токовый выходной сигнал у преобразователей определён диапазоном от 4 до 20 мА. Напряжение питания постоянного тока находится в диапазоне от 16 до 30 В. Напряжение постоянного тока буферизованного выхода нормировано диапазоном от 2 до 18 В. Импенданс буферизованного выхода равен 20 кОм.
В состав преобразователей, в зависимости от заказа, входят датчики вихретоковые серии АЛ5000, АЛ7500, АЛ9500 (далее - датчики), отличающиеся типом резьбы, длиной кабеля и волновым сопротивлением.
Принцип действия преобразователей основан на усилении и преобразовании сигналов измерительной информации, поступающих от первичных преобразователей в пропорциональный электрический сигнал.
К данному типа преобразователей вихретоковых АЛ относятся шесть модификаций:
- АЛ250В, АЛ275В, АЛ295В, предназначенные для измерений виброперемещения;
- АЛ250С, АЛ275С, АЛ295С, предназначенные для измерений линейных смещений (осевого сдвига). Преобразователи выпускаются в различных исполнениях, структура обозначений которых приведена ниже.
Структура обозначения исполнений модификаций АЛ250В, АЛ275В, АЛ295В: АЛ2ХХВ - АА - ВВ - СС XX: Согласованная волновая нагрузка 50: 50 Ом 75: 75 Ом 95: 95 Ом АА: Полная шкала 00: 0-200 мкм, пик-пик 01: 0-500 мкм, пик-пик 02: 0-100 мкм, пик-пик 03: 0-250 мкм, пик-пик 05: 0-125 мкм, пик-пик
ВВ: серия датчика, линейный диапазон, длина системы, волновое сопротивление
01: АЛ95** датчик с линейным диапазоном 2 мм, кабель 5 м, 95 Ом
02: АЛ95** датчик с линейным диапазоном 2 мм, кабель 9 м, 95 Ом
05: АЛ50** датчик с линейным диапазоном 2 мм, кабель 4,6 м (15 футов), 50 Ом
06: АЛ50** датчик с линейным диапазоном 2 мм, кабель 6 м (20 футов), 50 Ом
07: АЛ75** датчик с линейным диапазоном 2 мм, кабель 5 м, 75 Ом
08: АЛ75** датчик с линейным диапазоном 2 мм, кабель 9 м, 75 Ом
СС: крепление/монтаж
00: монтаж на DIN-рейке
01: монтаж на плоскости
Структура обозначения исполнений модификаций АЛ250С, АЛ275С, АЛ295С: АЛ2ХХС - 00 - ВВ - СС XX: Согласованная волновая нагрузка 50: 50 Ом 75: 75 Ом 95: 95 Ом
ВВ: серия датчика, линейный диапазон, длина системы, волновое сопротивление
кабеля
01: АЛ95** датчик с линейным диапазоном 2 мм, кабель 5 м, 95 Ом
02: АЛ95** датчик с линейным диапазоном 2 мм, кабель 9 м, 95 Ом
05: АЛ50** датчик с линейным диапазоном 2 мм, кабель 4,6 м (15 футов), 50 Ом
06: АЛ50** датчик с линейным диапазоном 2 мм, кабель 6 м (20 футов), 50 Ом
07: АЛ75** датчик с линейным диапазоном 2 мм, кабель 5 м, 75 Ом
08: АЛ75** датчик с линейным диапазоном 2 мм, кабель 9 м, 75 Ом
СС: крепление/монтаж
00: монтаж на DIN-рейке
01: монтаж на плоскости
Нанесение знака поверки на преобразователи не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и наносится методом лазерной гравировки на шильдик, выполненный из двухслойного пластика на самоклеящейся основе.
Заводской номер, идентифицирующий каждый экземпляр датчика, имеет цифровое обозначение и наносится методом печати на бирку, закрытую прозрачной термоусадочной трубкой на кабеле датчика.

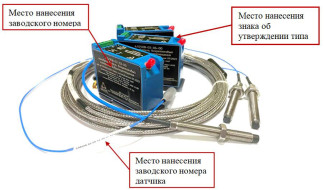

Общий вид преобразователей с датчиками с указанием места нанесения заводского номера представлен на рисунке 1.
\,-
\ Место нанесения заводского номера датчика
Рисунок 1 - Общий вид преобразователя с датчиком Пломбирование преобразователей не предусмотрено. Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброперемещения (размах, пик-пик) преобразователей вихретоковых АЛ250В, АЛ275В, АЛ295В, мкм | от 0 до 100 от 0 до 125 от 0 до 200 от 0 до 250 от 0 до 500 |
| Диапазон измерений линейного смещения (осевой сдвиг) преобразователей вихретоковых АЛ250С, АЛ275С, АЛ295С, мм | от 0,25 до 2,25 |
| Коэффициент преобразования номинальный на базовой частоте 45 Гц, мВ/мкм | 7,87 |
| Пределы допускаемой приведённой к шкале измерений погрешности, % | +51) |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях для измерительного канала, % | ±15 |
| Диапазон частоты при измерении виброперемещения, Гц | от 2 до 30002) |
| Неравномерность амплитудно-частотной характеристики, дБ | ±3 |
| Нелинейность амплитудной характеристики, % | ±15 |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±15 |
| Примечания ^ - верхний предел диапазона измерений 2) - для преобразователей вихретоковых АЛ250В, АЛ275В, АЛ295В | |
| Наименование характеристики | Значение |
| Нормальные условия применения: - температура окружающей среды, °С | от +15 до +35 |
| Рабочие условия эксплуатации преобразователей вихретовых АЛ: - температура окружающей среды, °С | от -40 до +70 |
| Рабочие условия эксплуатации датчиков: - температура окружающей среды, °С | от -60 до +175 |
| Масса преобразователей преобразователей вихретовых АЛ, кг, не более | 0,5 |
| Масса датчиков, кг, не более | 0,1 |
| Габаритные размеры преобразователей вихретовых АЛ (длина х ширина х высота), мм, не более | 94x34x70 |
| Габаритные размеры датчиков (длина х диаметр), мм, не более | 250x12 |
| Средний срок службы, лет, не менее | 10 |
Знак наносится на титульный лист паспорта методом печати, а на корпус преобразователя методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь вихретоковый АЛ | исполнение по заказу | 1 шт. |
| Руководство по эксплуатации Х) | АЯСП.411521.500 РЭ | 1 экз. |
| Паспорт | АЯСП.411521.500 ПС | 1 экз. |
| 1) При поставке нескольких преобразователей руководство по эксплуатации может поставляться в одном экземпляре на партию | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АЯСП.411521.500 РЭ.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
АЯСП.411521.500 ТУ Преобразователи вихретоковые АЛ. Технические условия.
| Зарегистрировано поверок | 40 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
