| Номер в госреестре | 89361-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT RS3 |
| Изготовитель | Общество с ограниченной ответственностью "ЕФТ СЕРВИС" (ООО "ЕФТ СЕРВИС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 19.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая EFT RS3 (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представлена модульной системой, в состав которой входит спутниковый геодезический приёмник и внешняя спутниковая антенна. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания.
На передней панели корпуса аппаратуры расположен блок управления, а именно -клавиши управления и дисплей, отображающий основную информацию о настройках аппаратуры.
Управление аппаратурой осуществляется с помощью веб-интерфейса или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1 C/A, L2 C/A, L3; GPS: L1 C/A, L2E, L2C, L5; BeiDou: B1, B2, B3; Galileo: E1, E5A, E5B, E5AltBOC, E6; IRNSS: L5; QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5, LEX; SBAS: L1 C/A, L5; EFT xFix.
Аппаратура является многочастотным и многосистемным приёмником.
Аппаратура имеет измерительный канал для измерений длин базисов в режимах «Статика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGNSS)» и измерительный канал для определения координат в режиме «Автономный».
Заводской номер аппаратуры в числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней панели корпуса аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.

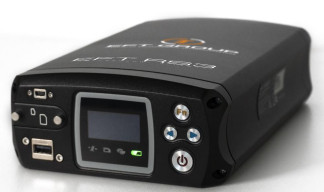

Общий вид аппаратуры геодезической спутниковой EFT RS3 представлен на рисунках 1-3.
Общий вид маркировочной таблички представлен на рисунке 4.
» •
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение доступа к узлам аппаратуры обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее
- ПО) «EFT ГНСС инфраструктура», предназначенным для автоматизированного сбора данных, хранения, обработки и контроля состояния аппаратуры.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование характеристики | Значение | |
| Идентификационное наименование ПО | МПО | EFT ГНСС инфраструктура |
| Номер версии (идентификационный номер ПО) | не ниже 3.2.8 | не ниже 1.1 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика»: - в плане - по высоте - «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальный кодовый (DGNSS)»: - в плане - по высоте | ±2-(2,5+0,5-10-6-D) ±2-(5,0+0,5-10-6-d) ±2-(5,0+0,5-10-6-D) ±2-(10,0+0,8-10-6-D) ±2-(250+1-10-6-D) ±2-(500+1-10-6-d) |
| Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане - по высоте | ±2000 ±3000 |
| Наименование характеристики | Значение |
| Допускаемая средняя квадратическая погрешность | |
| измерений длины базиса в режимах, мм: | |
| - «Статика»: | |
| - в плане | 2,5+0,5T0-6-D |
| - по высоте | 5,0+0,5T0-6-D |
| - «Кинематика в реальном времени (RTK)»: | |
| - в плане | 5,0+0,5T0-6-D |
| - по высоте | 10,0+0,8T0-6-D |
| - «Дифференциальный кодовый (DGNSS)»: | |
| - в плане | 250,0+1T0-6-D |
| - по высоте | 500,0+1T0-6-D |
| Допускаемая средняя квадратическая погрешность | |
| определения координат в режиме «Автономный», мм: | |
| - в плане | 1000 |
| - по высоте | 1500 |
| Примечание - D - измеряемое расстояние в мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 1408 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +75 |
| Напряжение источника питания постоянного тока, В: - внешнее питание | от 9 до 36 |
| Габаритные размеры (ДхШхВ), мм, не более | 250x153x68 |
| Масса, кг, не более | 2,5 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая | EFT RS3 | 1 шт. |
| Антенна GPRS с магнитным креплением | - | 1 шт. |
| Кабель антенны | - | 1 шт. |
| Устройство питания | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Руководство по эксплуатации | EFT RS3TO | 1 экз. |
приведены в разделе «Начало работы» «Руководство по эксплуатации. Аппаратура геодезическая спутниковая EFT RS3».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 6811-001-51252683-2022 «Аппаратура геодезическая спутниковая EFT RS3. Технические условия».
