| Номер в госреестре | 89369-23 |
| Наименование СИ | Хроматографы жидкостные ионные |
| Обозначение типа СИ | CIC-D180 |
| Изготовитель | Qingdao Shenghan Chromatograph Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 19.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные ионные CIC-D180 (далее по тексту - хроматографы) предназначены для измерений содержания компонентов в жидких средах, находящихся в ионной форме (анионов и катионов), а также веществ и соединений, которые могут быть переведены в ионную форму.
Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке подвижной фазы через ионообменную колонку и регистрации аналитического сигнала от ионов компонента с помощью кондуктометрического детектора.
Хроматограф состоит из насоса высокого давления, крана-дозатора со сменной пробоотборной петлей, кондуктометрической ячейки (детектора) с цифровой обработкой сигнала, разделительной колонки и подавителя.
Ввод пробы может осуществляться как в ручном режиме, так и в автоматическом при использовании автоматического пробоотборника (автосемплера) SHA-16.
Управление хроматографом осуществляется с внешнего персонального компьютера с программой для управления хроматографом и для обработки результатов измерений. На передней панели хроматографа установлен жидкокристаллический дисплей, на котором отображаются текущие параметры хроматографа.
Нанесение знака поверки на хроматографы и пломбирование хроматографов не предусмотрено. К данному типу средств измерений относятся хроматографы торговой марки «SHINE».
Обозначение типа хроматографа, торговая марка, заводской номер хроматографа в буквенно-цифровом формате, нанесены на его информационную табличку (шильд), расположенную на его задней панели. Заводской номер, однозначно идентифицирующий экземпляр средства измерений и присваиваемый по заводскому номеру хроматографа, а также заводской номер автосемплера (при его наличии) указываются в паспорте.

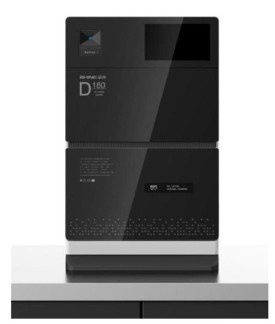

Общий вид хроматографа приведен на рисунке 1. Общий вид автосемплера SHA-16 приведен на рисунке 2. Вид информационной таблички хроматографа и информационной таблички автосемплера, находящихся на их задних панелях, приведены на рисунках 3 и 4 соответственно.
Торговая марка
shine тм о с € I
Ion Chromatograph
MC>DEL:CIC-D180 S\':D1S2:E003
2022
'"'INPUT: AC 100-240V.5O60Hz
Company:Qingdao Shenghan Chromatograph Technolcgv Co.Lid
Address:Xo 1 5I,Zhu2±mu RoaALaoshan Disirict.Qingdao,Shandong .China
Обозначение
типа
Tele:-86-532--680693i 7
Хроматографы оснащены автономным ПО Shine Chromatography Software. Идентификационные данные ПО приведены в таблице 1.
ПО является полностью метрологически значимым и выполняет следующие функции:
- управление хроматографом;
- настройка режимов работы;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- использование цифровой подписи;
- проведение диагностических проверок узлов хроматографа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики хроматографа учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Shine Chromatography Software |
| Номер версии (идентификационный номер) ПО | не ниже 0.1.0.13514 |
| Цифровой идентификатор ПО | - |
| Примечание - Версия ПО может содержать дополнительные цифровые и буквенные суффиксы. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования, г/см3, не более: -по нитрат-ионам | 5-10-9 |
| -по ионам натрия | 2-10-8 |
| Предел допускаемого относительного среднеквадратичного отклонения выходного сигнала, %: -по времени удерживания | 2,0 |
| -по площади пика | 2,0 |
| Пределы допускаемого относительного изменения выходного сигнала хроматографа (по площади пика) за 4 часа непрерывной | ±7,0 |
| работы, % |
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более: | |
| -хроматограф | 150 |
| -автосемплер | 100 |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| -хроматограф | 365x510x550 |
| -автосемплер | 270x215x220 |
| Масса, кг, не более | |
| -хроматограф | 35 |
| -автосемплер | 15 |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | 220±22 |
| -частота переменного тока, Гц | 50±1 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Условия эксплуатации: | |
| - температура воздуха, оС | от +17 до +28 |
| - относительная влажность воздуха, %, не более | 75 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса хроматографа в виде наклейки.
Таблица 4 - Комплектность хроматографа
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный ионный | CIC-D180 | 1 шт. |
| Автосемплер | SHA-16 | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз |
приведены в документе «Хроматографы жидкостные ионные CIC-D180. Руководство по эксплуатации» раздел 2 «Обзор устройства» и раздел 4 «Работа на рабочей станции».
При использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия «Qingdao Shenghan Chromatograph Technology Co., Ltd».,
Китай.
