| Номер в госреестре | 89371-23 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-1000 |
| Изготовитель | Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), Ростовская область, г. Батайск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефтегазоконденсатной смеси.
Описание средств измерений
Резервуары РВСП-1000 представляют собой стальную сварную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара, понтона и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуаров основан на измерении объема при приеме, хранении и отпуске нефтегазоконденсатной смеси в соответствии с градуировочными таблицами.
Вариант установки резервуаров - наземный.
Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 заводские номера 96, 94, 93 расположены на пункте налива газового конденсата ООО «Газпром добыча Краснодар» по адресу: Россия, Краснодарский край, г. Славянск на Кубани.
В конструкции резервуаров РВСП-1000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики, включая показатели точности.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр и буквенно-цифровые обозначения типа, состоящие из букв русского алфавита и арабских цифр, однозначно идентифицирующие каждый резервуар, нанесены методом окрашивания, краской с использованием трафаретов на внешнюю сторону стенок резервуаров и типографским способом в паспорта резервуаров, обеспечивающими сохранность информации в период всего срока эксплуатации резервуаров.

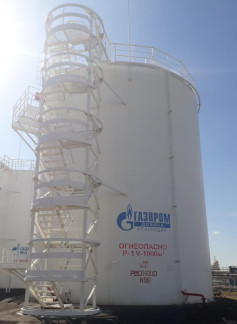

Фотографии общего вида резервуаров РВСП-1000 с обозначением заводских номеров 93, 94, 96, представлены на рисунках 1, 2, 3.
Фотографии горловин замерных люков резервуаров РВСП-1000 заводские номера 93, 94, 96, представлены на рисунках 4, 5, 6.
Пломбирование (нанесение знаков поверки) на резервуары РВСП-1000 заводские номера 96, 94, 93 не предусмотрено.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость (номинальный объём), м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ± 0,2 |
| Наименование характеристики | Значение |
| Внутренний диаметр (номинальное значение), мм | 10430 |
| Высота стенки (номинальное значение), мм | 11920 |
наносится на титульный лист паспортов резервуаров типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с понтоном | РВСП-1000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
«ГСИ. Масса газового конденсата. Методика измерений массы нефтегазоконденсатной смеси в резервуарном парке пункта налива газового конденсата в г. Славянск-На-Кубани
ООО «Газпром добыча Краснодар». МИ 1029-2013.
Регистрационный номер ФР.1.31.2015.19456.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 «Межгосударственный стандарт. Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Приложение И).
