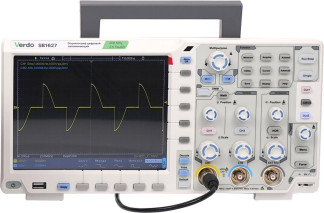

Осциллографы цифровые VERDO SB1600, 89394-23

Модификация

Количество

каналов

Верхняя частота полосы пропускания*, МГ ц

Разрядность

АЦП,

бит

Опция

мультиметра

Опция генератора сигналов произвольной формы

1

2

3

4

5

6

SB1621

2

60

60

8

12

есть

1 или 2 канала

SB1622

2

100

8

есть

1 или 2 канала

100

8

SB1623

2

100

12

есть

1 или 2 канала

SB1624

2

200

8

есть

1 или 2 канала

SB1625

2

200

8

есть

2 канала

200

8

SB1626

2

150

12

есть

2 канала

20

14

SB1627

2

300

8

есть

2 канала

SB1641

4

60

8

есть

2 канала

60

8

SB1642

4

60

12

есть

1 канал

20

14

SB1643

4

100

8

есть

2 канала

1

2

3

4

5

6

100

8

SB1644

4

100

12

есть

1 канал

20

14

SB1645

4

100

8

есть

1 канал

SB1646

4

200

8

есть

1 канал

200

8

SB1647

4

200

12

есть

1 канал

20

14

* - по уровню напряжения 0,707 (-3 дБ). Для Ко < 5 мВ/дел типовое значение верхней частоты

полосы пропускания - 20 МГц

место пломбирования

место нанесения знака

место нанесения знака

(стикер-наклейка)

утверждения типа

поверки

Идентификационные данные (признаки)

Значение

Идентификационное наименование

VERDO SB1600 Firmware

Номер версии (идентификационный номер) для модификаций SB1621-SB1627

не ниже 6.0.0.

Номер версии (идентификационный номер) для модификаций SB1641-SB1647

не ниже 1.9.0.

Наименование характеристики

Значение

1

2

Количество каналов:

модификации SB1621+SB1627 модификации SB1641 + SB1647

2

4

Верхняя частота полосы пропускания1), МГц:

SB1621 SB1622, SB1623 SB1624, SB1625 SB1626 (для разрядности 8, 12, 14 соответственно)

SB1627

SB1641

SB1642 (для разрядности 8, 12, 14 соответственно)

SB1643

SB1644 (для разрядности 8, 12, 14 соответственно)

SB1645

SB1646

SB1647(для разрядности 8, 12, 14 соответственно)

60 100 200 200, 150, 20 300 60

60, 60, 20 100 100,100, 20 100 200 200, 200, 20

Входное сопротивление Rвх, Ом:

SB1621, SB1622, SB1623, SB1624, SB1641, SB1642 SB1643, SB1644, SB1645, SB1646, SB1647

(1,00 ±0,02) -106

SB1625, SB1626, SB1627

(1,00 ±0,02) -106 или (50,0 ±1,0)

Коэффициент развертки в последовательности 1-2-5, с/дел SB1621, SB1622, SB1623, SB1641, SB1642, SB1643

от 2^10-9 до 1-103

SB1624, SB1625, SB1626, SB1627, SB1644, SB1645, SB1646, SB1647

от Ы0-9 до 1-103

Количество делений вертикальной шкалы

10 (±5 от центра)

Коэффициент отклонения Ко, в последовательности 1-2-5, В/дел

Rвх = 1 МОм Rвх = 50 Ом

от 0,001 до 10,00 от 0,001 до 1,000

Пределы допускаемой относительной погрешности коэффициента отклонения 2), % все модификации, кроме SB1641, SB1642, SB1643, SB1644 ^ = 1 мВ/дел ^ > 2 мВ/дел SB1641, SB1642, SB1643, SB1644 ^ = 1 мВ/дел ^ > 2 мВ/дел

±3,0

±2,0

±4,0

±3,0

1

2

Пределы допускаемой относительной погрешности измерения временных интервалов

±2,5 10-6

Примечания:

1)    по уровню напряжения 0,707 (-3 дБ).

Для Ко < 5 мВ/дел типовое значение верхней частоты полосы пропускания - 20 МГц

2)    После выполнения процедуры автоподстройки (Self-calibration)

Наименование характеристики

Значение

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Электропитание от аккумулятора (опция), напряжение постоянного тока, В, не менее

3,7

Встроенный мультиметр (опция): напряжение постоянного тока напряжение переменного тока с частотой от 40 ^ до 400 Гц сила постоянного тока

сила переменного тока с частотой от 40 ^ до 400 Гц электрическое сопротивление электрическая емкость

от 1 мВ до 1000 В от 1 до 750 В от 1 мА до 10 А от 10 мА до 10 А от 10 Ом до 40 МОм от 10 нФ до 100 мкФ

Встроенный генератор (опция) частота

амплитуда выходного сигнала1)

от 10 мкГц до 25 МГц от 2 мВп-п до 6 Вп-п

Потребляемая мощность, Вт, не более

24

Габаритные размеры, мм

ширинах глубинах высота

340x177x90

Масса, кг, не более

2,6

Условия эксплуатации:

температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106

Примечание:

1) Напряжение от пика до пика или размах напряжений

Наименование

Обозначение

Количество, шт./экз.

Осциллограф цифровой

(модификация)

1

Пробник-делитель

-

2

Кабель сетевой

-

1

Кабель USB

-

1

Опции и принадлежности

по заказу

по заказу

Руководство пользователя

-

1
