| Номер в госреестре | 89397-23 |
| Наименование СИ | Установки ультразвукового контроля железнодорожных колес |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Виматек" (АО "Виматек"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 19.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки ультразвукового контроля железнодорожных колес (далее по тексту -установки) предназначены для измерений отношения амплитуд эхосигналов от дефектов и глубины их залегания при проведении неразрушающего контроля железнодорожных цельнокатаных колес и бандажей.
Принцип действия установок основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно установка состоит из системы водоподготовки и системы контроля колеса. Система водоподготовки состоит из рамы с установленным на нее баком, насосом и системой трубопроводов. Система контроля колеса состоит из несущей рамы с модулем ультразвукового контроля (далее - УЗК) обода (бандажа) колеса, иммерсионной ванны, системы позиционирования и вращения колеса, модуля УЗК ступицы, модуля УЗК диска, включая два шестиосных робота с держателем пьезоэлектрических преобразователей и лазерной триангуляционной системы, системы циркуляции воды, главного шкафа управления, системы управления УЗК, включающей локальный шкаф управления с многоканальными ультразвуковыми электронными модулями, пьезоэлектрических преобразователей с антенными решетками, стационарного пульта управления, мобильной панели оператора.
Установки имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (числовой), однозначно идентифицирующую каждый экземпляр средств измерений.
Общий вид и место нанесения заводского номера установок приведены на рисунке 1.
Пломбирование установки не предусмотрено.
Нанесение знака поверки на установки не предусмотрено.
22855Л МО-3
380
90
42

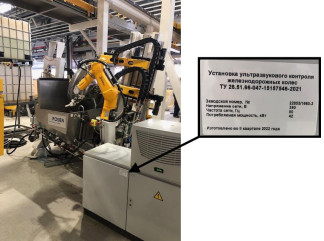

Рисунок 1 - Общий вид и место нанесения заводского номера установок
Метрологически значимое программное обеспечение (далее - ПО) «AURAWIS» позволяет реализовать следующие режимы работы:
- подготовка к измерению;
- проведение измерений;
- статистическая обработка данных.
ПО «ROCO» позволяет настраивать установку для измерений в автоматическом режиме. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | aurawis | roco |
| Номер версии (идентификационный номер) ПО | не ниже v.2.1.0.1 | не ниже 1.1.67 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений отношения амплитуд сигналов на входе приемника установки в зоне контроля относительно порогового уровня, дБ | от 0 до 18 |
| Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приемника установки в зоне контроля относительно порогового уровня, дБ: - в диапазоне от 0 до 11 дБ включ. - в диапазоне св. 11 до 18 дБ | ± 1 ± 2 |
| Диапазон измерений глубины залегания дефектов в стальном изделии, мм | от 5 до 187 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов в стальном изделии, мм | ± (1,5 + 0,01Н), где Н - измеряемая глубина, мм |
| Таблица 3 - Технические характеристики | |
| Наименование характеристики | Значение |
| Реализуемые схемы УЗК по ГОСТ 34650-2020: - обода (бандажа) - диска - ступица | D1, Э2а, F Wa, Wc На, Hc |
| Предельная чувствительность УЗК, мм2, не более: - обода - диска и ступицы | 3,2 7,1 |
| Мертвая зона при УЗК, мм, не более: - обода и ступицы - диска | 10 5 |
| Разброс чувствительности элементов преобразователей с антенными решетками, дБ, не более | 6 |
| Габаритные размеры (ширина х глубина хвысота), мм, не более: - системы контроля колеса - системы водоподготовки | 1711 х 3300 х 2394 1160 х 1240 х 2050 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 323 до 418 от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +15 до +35 80 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность установок
| Наименование | Обозначение | Количество |
| Установка ультразвукового контроля | ТУ 26.51.66-047- | |
| железнодорожных колес, в составе: - система контроля колеса RAWIS PAUT RHW; | 15157546-2021 | 1 шт. |
| - система водоподготовки | 1 шт. | |
| - мера УЗК-КЛ-01 | 1 шт. | |
| - настроечный образец НО 2270УЗ-1 | 1 шт. | |
| Руководство по эксплуатации | 1660-3УЗ 000.000 РЭ | 1 экз. |
| Паспорт | 1660-3УЗ 000.000 ПС | 1 экз. |
| Технологическая инструкция | ВМТ.25003.00001 | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Установки ультразвукового контроля железнодорожных колес. Руководство по эксплуатации. 1660-ЗУЗ 000.000 РЭ» в разделе «Использование по назначению».
Установки ультразвукового контроля железнодорожных колес. Технические условия. ТУ 26.51.66-047-15157546-2021.
