| Номер в госреестре | 89399-23 |
| Наименование СИ | Приборы для измерений дымности отработавших газов |
| Обозначение типа СИ | тип 439 |
| Изготовитель | AVL List GmbH, Австрия |
| Год регистрации | 2023 |
| Срок свидетельства | 21.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений дымности отработавших газов тип 439 (далее - дымомеры) предназначены для измерений дымности (коэффициента ослабления света) отработавших газов двигателей внутреннего сгорания транспортных средств при их разработке и испытаниях.
Принцип действия дымомеров основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.
Отработавшие газы через пробоотборный зонд поступают в измерительную камеру (кювету), рабочая длина которой составляет 430 мм. С одной стороны кюветы расположен источник, с другой — приемник света. Источник представляет собой светоизлучающий диод, который испускает свет с длиной волны от 550 до 570 нм. На противоположной стороне камеры фотодиод принимает поступающий свет. В зависимости от плотности отработавших газов изменяется степень прохождения света, падающего на принимающий фотодиод.
Конструктивно дымомеры представляют собой переносной блок, включающий измерительную кювету, блок источника и приёмника света, зеркала, вентиляторы и нагревательный элемент. На передней панели расположено отверстие для присоединения пробоотборного зонда, отверстие рециркуляции (выпуска) отработавших газов, разъём для подключения к клапану управления чистым воздухом и отсек для установки фильтра. На задней панели расположен блок управляющей электроники. На верхней панели расположено отверстие для установки светофильтров, предназначенных для поверки и калибровки дымомеров. На боковых панелях расположены тумблер включения/выключения дымомеров, узел для подвода сжатого воздуха с фильтрующим элементом, разъём для подключения к источнику электропитания, а также аналоговые и цифровые выходы для подключения к внешним устройствам.
Для отсечения отработавших газов на выходе кюветы используется воздушный поток. Для защиты стекол внутри кюветы от осадков отработавших газов и удаления их после работы в дымо-мерах предусматривается продувка кюветы с помощью сжатого воздуха.

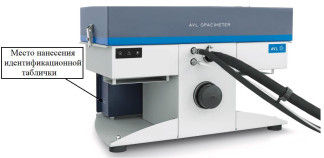

Общий вид дымомеров представлен на рисунке 1.
Обозначение и серийные номера дымомеров указаны на металлической идентификационной табличке, расположенной на боковой панели блока управляющей электроники.
Обозначение модели состоит из общего обозначения - 439 - и текущего поколения - G005. В общем виде обозначение модели выглядит следующим образом: 439 G005.
Серийные номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся на идентификационную табличку методом гравировки. Пример идентификационной таблички ды-момеров приведен на рисунке 2.
Нанесение знака поверки на корпус дымомеров не предусмотрено.
В процессе эксплуатации дымомеры не предусматривают внешних механических регулировок, попытки регулировки, ремонта или замены модулей или компонентов, распложенных внутри дымомеров, приведут к полному выходу дымомеров из строя. Пломбирование дымомеров не предусмотрено.
С€
AVL
AVL LIST GmbH GRAZ-AUSTRIA
Mat.No GH1312
S/N 5020
Type: OPACIMETER 439 G005
Rev: 03
Weight: 49,5kg
Место нанесения серийного номера
230VAC
1000VA
50-60HZ
Рисунок 2 - Общий вид идентификационной таблички
Для работы с дымомерами применяется встроенное программное обеспечение (далее -
ВПО).
ВПО предназначено для взаимодействия узлов дымомеров, обработки и вывода измеренных данных, а также управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.
Уровень защиты ВПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения:
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | 3.6.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента ослабления света N, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента ослабления света N, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | от 197 до 242 от 49 до 51 |
| Габаритные размеры (ШхВхГ), мм, не более | 680x440x460 |
| Масса, кг, не более | 49,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 94 до 106 |
наносится печатным способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений дымности отработавших газов тип 439 | - | 1 шт. |
| Комплект принадлежностей и запасных частей | - | 1 шт.!) |
| Руководство по эксплуатации | - | 1 экз. |
| по отдельному заказу | ||
приведены в разделе 6 «Измерения» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. №2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия AVL List GmbH, Австрия.
