| Номер в госреестре | 89400-23 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | EasyTREK |
| Изготовитель | NIVELCO Process Control Co., Венгрия |
| Год регистрации | 2023 |
| Срок свидетельства | 21.06.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые EasyTREK (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Принцип действия уровнемеров основан на измерении времени распространения ультразвукового импульса между его излучением и приемом обратного импульса, отраженного от поверхности продукта. Время прохождения ультразвукового импульса пропорционально расстоянию от уровнемера до поверхности продукта. Уровнемеры вычисляют уровень на основе измеренного расстояния до поверхности продукта и положения точки, принятой за начало отсчета.
Уровнемеры состоят из приемника-излучателя, платы с процессором, устройства формирования выходного сигнала, расположенными внутри единого корпуса.
В зависимости от диапазона измерений в уровнемерах применяются различные типы приемников-излучателей, работающих при разных диапазонах излучения ультразвукового сигнала.
Уровнемеры выпускаются в двух модификациях, отличающихся типом контролируемой
среды:
- SP*-3**-* - для измерений уровня жидкости;
- SCD-3**-* - для измерений уровня сыпучих материалов.
Заводской номер, состоящий из буквы латинского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Расшифровка условного обозначения уровнемеров EasyTREK SCD -3
Выход / Ex:
- 4: от 4 до 20 мA/HART+ Реле
- 8: от 4 до 20 мA/HART+ Реле/Ex
Монтаж:
- 0: 1” BSP + гайка
- J: Удерживающее устройство
Диапазон измерений:
- 1: от 1 до 60 м
- 3: от 0,6 до 30 м
- 4: от 0,6 до 15 м
EasyTREK SP
-3
Выход / Ex:
- 3: от 4 до 20 MA/HART/Запись данных
- 4: от 4 до 20 мА/HART
- 7: от 4 до 20 мA/HART/Запись данных/Ex
- 8: от 4 до 20 мА/HART/Ex
- Н: от 4 до 20 мА/Реле/HART
- А: от 4 до 20 мA/Реле/HART/Запись данных
Монтаж:
- 0: 1”; 2” резьба BSP
- N: 2” резьба NPT
Диапазон измерений:
- 2: от 0,6 до 25 м
- 4: от 0,45 до 15 м
- 6: от 0,35 до 10 м
- 7: от 0,35 до 6 м (PTFE); от 0,35 до 8 м (PP, PVDF)
- 8: от 0,25 до 5 м (pTFe); от 0,25 до 6 м (PP, PVDf)
- 9: от 0,25 до 3 м (PTFE); от 0,2 до 4 (PP, PVDF)
Материал излучателя и корпуса:
- A: PP
- B: PVDF
- T: PTFE/PP

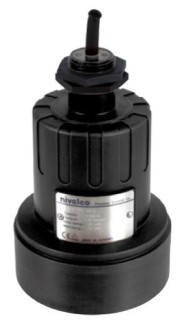

Рисунок 1 - Общий вид уровнемеров модификации SP*-3
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для вычисления уровня и преобразования значений в выходной сигнал. ПО устанавливается в уровнемеры на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО, не ниже | 01XX (V01XX) | 02XX (v02XX) |
| Цифровой идентификатор ПО | - | - |
| Модификация | SCD-3**-* | SP*-3**-* |
| * «X» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | SCD-3**-* | SP*-3**-* |
| Диапазоны измерений расстояния до поверхности продукта (уровня), м | от 1 до 60; от 0,6 до 30; от 0,6 до 15 | от 0,25 до 3; от 0,2 до 4; от 0,25 до 5; от 0,25 до 6; от 0,35 до 6; от 0,35 до 8; от 0,35 до 10; от 0,45 до 15; от 0,6 до 25 |
| Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности продукта (уровня), мм | ±(0,2 % от измеренного значения + 0,1 % от диапазона измерений) | ±(0,2 % от измеренного значения + 0,05 % от диапазона измерений)* |
| * Не менее 3,5 мм. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | SCD-3**-* | SP*-3**-* |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока (частотой 50/60 Гц), В | от 11,4 до 40 от 11,4 до 28 | от 12 до 36 |
| Разрешение, мм | 10 | 1 (при L < 2 м), 2 (при 2 < L < 5 м), 5 (при 5 < L < 10 м), 10 (при L > 10 м) |
| Условия эксплуатации: - температура окружающей среды, °С - температура продукта, °С - относительная влажность, %, не более - абсолютное давление в газовой подушке, МПа | от -30 до +60 от -30 до +60 98 от 0,07 до 0,11 | от -30 до +80Х) от -30 до +902) 98 от 0,05 до 0,3 |
| Габаритные размеры, мм, не более: - высота - ширина - толщина | 765 294 294 | |
| Масса без кабеля, кг, не более | 6,5 | 2,0 |
| Срок службы, лет, не менее | 8 | |
| Наработка на отказ, ч, не менее | 125( | <_> о о |
| Маркировка взрывозащиты | Ex ma ta IIIC T85°C...T130°C Da | Ex 0EX ia IIB «T6...T5» Ga X |
| ц Для уровнемеров с маркировкой «Ех» температура окружающей среды от минус 20 до 70 °С. 2) Для уровнемеров с маркировкой «Ех» температура измеряемой среды в зависимости от материала излучателя и корпуса составляет от -20 до +70 °С (PP), от -20 до +80 °С (PVDF), от -30 до +90 °С (PTFE). Примечание - Принято следующее обозначение: L - измеренное значение расстояния до поверхности продукта (уровня), м. | ||
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер ультразвуковой | EasyTREK | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
приведены в разделе 1 «Введение» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Уровнемеры ультразвуковые EasyTREK. Стандарт предприятия NIVELCO Process Control Co.
