Государственный реестр средств измерений

Комплекс спектрофотометрический КСДО-2500, 89401-23

89401-23
Комплекс спектрофотометрический КСДО-2500 (далее по тексту - комплекс), предназначен для измерений спектрального коэффициента диффузного отражения (СКДО) материалов без исключения зеркальной составляющей при угле падения излучения на образец 8° (геометрия падения/отражения излучения 8°/di) в диапазоне длин волн от 250 до 2500 нм.
Карточка СИ
Номер в госреестре 89401-23
Наименование СИ Комплекс спектрофотометрический
Обозначение типа СИ КСДО-2500
Изготовитель "PerkinElmer, Inc.", США
Год регистрации 2023
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплекс спектрофотометрический КСДО-2500 (далее по тексту - комплекс), предназначен для измерений спектрального коэффициента диффузного отражения (СКДО) материалов без исключения зеркальной составляющей при угле падения излучения на образец 8° (геометрия падения/отражения излучения 8°/di) в диапазоне длин волн от 250 до 2500 нм.

Описание

К настоящему типу средств измерений относится комплекс спектрофотометрический КСДО-2500, зав. № 14.

Принцип действия комплекса основан на сравнении потока излучения на заданной длине волны, отраженного от измеряемого покрытия с потоком излучения на той же длине волны, отраженным от меры сравнения СКДО из состава комплекса, СКДО которой на данной длине волны известно.

Комплекс состоит из спектрофотометра прецизионного Lambda 1050, зав. № 1050L1710123 (далее - спектрофотометр), приставки интегрирующей сферы 150 мм, зав. № 1009178929, меры СКДО USRS-99-020 AS-01159-060, зав. № 99АА03-0817-7528, опорного стандарта отражения USRS-99-020 AS-01159-060, зав. № 99АА03-0817-7527 и персонального компьютера.

Наименование и заводской номер, состоящий из арабских цифр, нанесены печатным способом на бирку в левом нижнем углу передней панели прибора.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование комплекса осуществлено с помощью гарантийного стикера, наносимого методом наклеивание на левый торец комплекса.

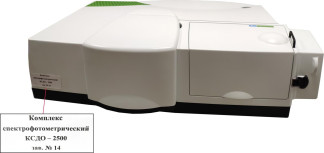

Общий вид комплекса с указанием места нанесения знака наименования и заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид комплекса с указанием места нанесения наименования и заводского

)

номера

Программное обеспечение

Управление комплексом, обработка и вывод результатов осуществляется через персональный компьютер (ПК). В комплекте к комплексу прилагается программное обеспечение PerkinElmer UV WinLab. Оно представляет собой многоцелевой программный пакет, который обеспечивает удобство работы с комплексом. Программное обеспечение (далее - ПО) разделено на две части. Метрологически значимая часть ПО размещается в энергонезависимой внутреннего микроконтроллера, доступ к которому исключен конструкцией комплекса. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

PerkinElmer UV WinLab

Номер версии (идентификационный номер) программного обеспечения, не ниже

6.4.0.973

Цифровой идентификатор программного обеспечения

-

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений СКДО в диапазоне длин волн от 250 до 860 нм включ., абс. ед.

от 0,02 до 0,99

Пределы допускаемой абсолютной погрешности измерений СКДО в диапазоне длин волн от 250 до 860 нм включ., абс. ед.

± 0,02

Диапазон измерений СКДО в диапазоне длин волн св. 860 до 2500 нм, абс. ед.

от 0,03 до 0,99

Пределы допускаемой абсолютной погрешности измерений СКДО в диапазоне длин волн св. 860 до 2500 нм, абс. ед.

± 0,03

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон показаний длин волн, нм

от 250 до 2500

Спектральная ширина щели, нм

от 0,05 до 20,00

Режим работы (измерение СКДО без исключения зеркальной составляющей при угле падения излучения 8°) геометрия падения/отражения излучения

8°/di

Габаритные размеры (ДхШхВ), мм, не более

2000x800x500

Масса, кг, не более

100

Средняя наработка до отказа, ч

17520

Питание от сети переменного тока

-    напряжение, В

-    частота, Гц

220±22

50,0±0,5

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от + 15 до + 25 70

от 84 до 106

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс спектрофотометрический: Спектрофотометр прецизионный Приставка интегрирующей сферы 150 мм Мера СКДО

Опорный стандарт отражения

КСДО-2500 Lambda 1050

USRS-99-020 AS-01159-060 USRS-99-020 AS-01159-060

1 шт. 1 шт. 1 шт. 1 шт.

Стандартная приставка для измерений СКНП

-

1 шт.

Источник бесперебойного питания

-

1 шт.

Персональный компьютер

-

1 шт.

Компакт-диск с ПО UV WinLab

-

1 шт.

Лупа

-

1 шт.

Руководство по эксплуатации

1 экз.

Сертификат калибровки меры СКДО USRS-99-020 AS-01159-060

-

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе «Руководство по эксплуатации. Комплекс спектрофотометрический КСДО-2500» п. 2 «Использование КСДО-2500 по назначению».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 07.11.2024
