| Номер в госреестре | 89403-23 |
| Наименование СИ | Система опроса контрольно-измерительной аппаратуры автоматизированная (АСО КИА) Жигулевской ГЭС |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Всероссийский научно-исследовательский институт гидротехники имени Б.Е. Веденеева" (АО "ВНИИГ им. Б.Е. Веденеева"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система опроса контрольно-измерительной аппаратуры автоматизированная (АСО КИА) Жигулевской ГЭС (далее - АСО КИА) предназначена для измерений технологических параметров (гидростатического давления на напорных и безнапорных пьезометрах, линейного перемещения), полученных от первичных измерительных преобразователей, устанавливаемых на гидротехнических сооружениях, а также сбора, хранения и передачи данных, используемых для контроля состояния и безопасности гидротехнических сооружений электростанции.
Принцип действия АСО КИА основан на преобразовании аналоговых сигналов силы постоянного тока в цифровой код аналого-цифровыми преобразователями и дальнейшим преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на автоматизированном рабочем месте оператора (АРМ). Принцип работы АСО КИА заключается в непосредственном контроле входных параметров, полученных от первичных измерительных преобразователей (ПИП) их хранении и дальнейшей передаче полученных результатов в информационно-диагностическую систему (ИДС) станции для сравнения с критериями оценки технического состояния и безопасности гидротехнических сооружений.
АСО КИА, конструктивно, представляет собой систему распределённого сбора данных, состоящую, из верхнего и нижнего уровня, связанных между собой посредством кабельных (проводных) и цифровых линий связи на основе стандартных интерфейсов связи.
Нижний уровень, предназначен для подключения ПИП и состоит из комплектных шкафов, расположенных на территории станции в зависимости от местоположения измерительных точек. Комплектные шкафы включают в себя электрокоммутационное, распределительное, а также измерительное оборудование, выполненное на базе модулей аналогового ввода.
Верхний уровень, предназначен для сбора и хранения измеренных данных и передачи данных в ИДС и представляет собой информационно-вычислительный комплекс (ИВК), содержащий центральный блок автоматизированного опроса АСО КИА с соответствующим компьютерным и программным обеспечением, включающий в себя каналообразующую аппаратуру, сервер сбора данных, сервер баз данных, программное обеспечение, представлен техническими средствами сбора и обработки информации, выполнен на базе IBM PC совместимых компьютеров под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью на базе протоколов семейства IP и ModBUS RTU.
Конструкция АСО КИА не предусматривает возможность пломбировки. Защита от несанкционированного доступа к компонентам АСО КИА обеспечивается наличием специальных ключей для шкафов, содержащих оборудование. Маркировочная табличка, выполненная в виде наклейки с наименованием, знаком утверждения типа и заводским номером, расположена в верхней части комплектных шкафов с лицевой стороны; также заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на титульный лист эксплуатационной документации АСО КИА типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

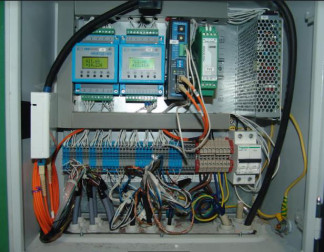

Общий вид составных частей АСО КИА представлен на рисунке 1.
Обозначение места нанесения заводского номера, знака утверждения типа и защиты от несанкционированного доступа представлены на рисунке 2
В АСО КИА используется специализированное программное обеспечение (ПО), разработанное на этапе проектирования, предназначенное для опроса первичных измерительных преобразователей, устанавливаемых на гидротехнических сооружениях, а также сбора, хранения и передачи данных, используемых для контроля и анализа состояния и безопасности гидротехнических сооружений станции. ПО предусматривает запрет несанкционированного изменения структур (настроек) в условиях эксплуатации, для реализации которого применяется ведения журналов фиксации ошибок, фиксации изменений параметров, а также защита и разграничение прав пользователей и вход с помощью пароля.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CANOpenSrv.exe |
| Номер версии (идентификационный номер) ПО | 1.1.0.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | - |
| Идентификационное наименование ПО | FORLEVEL.exe |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | - |
Метрологические и основные технические характеристики АСО КИА, приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики АСО
КИА
Пределы допускаемой приведенной погрешно -сти ИК, %
Диапазон
измерений,
единица
величины
Наимено
вание
Обозначение ИК (измерительной точки)
1
2
3
4
Щ1/1*8
Щ1/2*8
Щ1/3*8
Щ1/4*8
Щ1/5*8
Щ1/6*8
Щ1/7*8
Щ1/8*8
Щ1/9*8
Щ1/10*8
Щ1/11*8
Щ1/12*8
Щ1/13*8
Щ1/14*8
Щ1/15*8
Щ1/16*8
Щ1/17*8
Щ1/18*8
_А (Х), Щ1/1*8 _А (Х), Щ1/2*8 _А (X), Щ1/3*8 _А (x), Щ1/4*8 _А (X), Щ1/5*8 _А (х), Щ1/6*8 _А (х), Щ1/7*8 _А (х), Щ1/8*8 _А (х), Щ1/9*8 А (X), Щ1/10* А (х), Щ1/11* А (х), Щ1/12* А (х), Щ1/13* А (х), Щ1/14* А (х), Щ1/15* А (х), Щ1/16* А (х), Щ1/17* А (х), Щ1/18*
А (Y), Щ1/1*8_А (Z), _А (Y), Щ1/2*8_А (Z) _А (y), Щ1/3*8_А (Z) _А (y), Щ1/4*8_А (z) _А (y), Щ1/5*8_А (z) _А (Y), Щ1/6*8_А (z) _А (y), Щ1/7*8_А (Z) _А (y), Щ1/8*8_А (z) _А (y), Щ1/9*8_А (z) _А (Y), Щ1/10*8_А (Z) _А (y), Щ1/11*8_А (z) _А (y), Щ1/12*8_А (Z) _А (y), Щ1/13*8_А (z) _А (y), Щ1/14*8_А (Z) _А (y), Щ1/15*8_А (z) _А (y), Щ1/16*8_А (Z) _А (y), Щ1/17*8_А (z) _А (Y), Щ1/18*8_А (Z)
Потерна. Линейное перемещение на трехмерном
±0,5 %
щелемере
от 0 до 50 мм
Потерна. Гидроста тическое давление на напорном пьезометре
от 0 до 176,52 кПа (от 0 до 18 м вод. ст.)
±0,5 %
П1*8.1_А, П1*8.2_А, П1*8.3_А, П1*8.4_А П1*8.6_А, П1*8.7_А, П1*8.8_А, П1*8.9_А П1*8.11_А, П1*8.12_А, П1*8.13_А, П1*8.14_А П1*8.15_А, П1*8.16_А, П1*8.17_А, П1*8.18_А
П2*8.1_А, П2*8.2_А, П2*8.3_А, П2*8.5_А П2*8.6_А, П2*8.7_А, П2*8.9_А, П2*8.13_А П2*8.14_А, П2*8.16_А, П2*8.17_А, П2*8.18_А П2*8.19_А,
П3*8.2_А, П3*8.4_А, П3*8.6_А П3*8.7_А, П3*8.9_А, П3*8.11_А, П3*8.12_А П3*8.13_А, П3*8.14_А, П3*8.15_А, П3*8.16_А П3*8.17_А, П3*8.18_А, П3*8.19_А
П4*8.1_А, П4*8.2_А, П4*8.3_А, П4*8.5_А П4*8.6_А, П4*8.7_А, П4*8.9_А, П4*8.10_А П4*8.11_А, П4*8.12_А, П4*8.13_А, П4*8.14_А П4*8.15 А, П4*8.16 А, П4*8.17 А, П4*8.18 А
| 1 | 2 | 3 | 4 |
| П5*8.3 А, П5*8.4 А, П5*8.6 А, П5*8.11 А П5*8.13_А, П5*8.16_А П6*8.1 А, П6*8.2 А, П6*8.3 А, П6*8.4 А П6*8.5 А, П6*8.6 А, П6*8.7 А, П6*8.8 А П6*8.9 А, П6*8.10 А, П6*8.11 А, П6*8.12 А П6*8.13 А, П6*8.16 А, П6*8.17 А П6*8.18_А, П6*8.19_А П7*8.1 А, П7*8.2 А, П7*8.3 А, П7*8.4 А П7*8.5 А, П7*8.6 А, П7*8.7 А, П7*8.8 А П7*8.9 А, П7*8.10 А, П7*8.11 А, П7*8.12 А П7*8.13 А, П7*8.14 А, П7*8.15 А П7*8.16_А, П7*8.17_А, П7*8.19_А П8*8.1 А, П8*8.2 А, П8*8.3 А, П8*8.4 А, П8*8.5 А, П8*8.6 А, П8*8.9 А, П8*8.10 А, П8*8.11 А, П8*8.12 А, П8*8.13 А, П8*8.14 А, П8*8.16_А, П8*8.17_А, П8*8.19_А П9*8.3 А, П9*8.4 А, П9*8.5 А, П9*8.6 А П9*8.7 А, П9*8.9 А, П9*8.10 А, П9*8.12 А П9*8.13 А, П9*8.14 А, П9*8.15 А, П9*8.16 А П9*8.17_А, П9*8.18_А, П9*8.19_А | Потерна. Гидроста тическое давление на напорном пьезометре | от 0 до 176,52 кПа (от 0 до 18 м вод. ст.) | ±0,5 % |
| Щ2/1*8 А (X), Щ2/1*8 А (Y), Щ2/1*8 А (Z) Щ2/2*8 А (X), Щ2/2*8 А (Y), Щ2/2*8 А (z) Щ2/3*8 А (х), Щ2/3*8 А (Y), Щ2/3*8 А (z) Щ2/4*8 А (х), Щ2/4*8 А (Y), Щ2/4*8 А (z) Щ2/5*8 А (х), Щ2/5*8 А (Y), Щ2/5*8 А (z) Щ2/6*8 А (х), Щ2/6*8 А (Y), Щ2/6*8 А (z) Щ2/7*8 А (х), Щ2/7*8 А (Y), Щ2/7*8 А (z) Щ2/8*8 А (х), Щ2/8*8 А (Y), Щ2/8*8 А (Z) Щ2/9*8 А (х), Щ2/9*8 А (Y), Щ2/9*8 А (z) Щ2/10*8 А (х), Щ2/10*8 А (Y), Щ2/10*8 А (Z) Щ2/11*8 А (х), Щ2/11*8 А (Y), Щ2/11*8 А (z) Щ2/12*8 А (х), Щ2/12*8 А (y), Щ2/12*8 А (z) Щ2/13*8 А (х), Щ2/13*8 А (Y), Щ2/13*8 А (z) Щ2/14*8 А (х), Щ2/14*8 А (Y), Щ2/14*8 А (z) Щ2/15*8 А (х), Щ2/15*8 А (y), Щ2/15*8 А (z) Щ2/16*8 А (х), Щ2/16*8 А (y), Щ2/16*8 А (z) Щ2/17*8 А (х), Щ2/17*8 А (y), Щ2/17*8 А (z) Щ2/18*8 А (х), Щ2/18*8 А (Y), Щ2/18*8 А (Z) | Полубы-ки отм. 59,15. Линейное перемещение на трехмерном щелемере | от 0 до 50 мм | ±0,5 % |
| 1 | 2 | 3 | 4 |
| Щ3/1*8 А (X), Щ3/1*8 А (Y), Щ3/1*8 А (Z) Щ3/2*8 А (X), Щ3/2*8 А (Y), Щ3/2*8 А (z) Щ3/3*8 А (X), Щ3/3*8 А (Y), Щ3/3*8 А (z) Щ3/4*8 А (х), Щ3/4*8 А (Y), Щ3/4*8 А (z) Щ3/5*8 А (х), Щ3/5*8 А (Y), Щ3/5*8 А (Z) Щ3/6*8 А (х), Щ3/6*8 А (Y), Щ3/6*8 А (z) Щ3/7*8 А (х), Щ3/7*8 А (Y), Щ3/7*8 А (z) Щ3/8*8 А (х), Щ3/8*8 А (Y), Щ3/8*8 А (z) Щ3/9*8 А (х), Щ3/9*8 А (Y), Щ3/9*8 А (z) Щ3/10*8 А (х), Щ3/10*8 А (Y),Щ3/10*8 А (Z) Щ3/11*8 А (х), Щ3/11*8 А (Y), Щ3/11*8 А (Z) Щ3/12*8 А (х), Щ3/12*8 А (y), Щ3/12*8 А (z) Щ3/13*8 А (х), Щ3/13*8 А (y), Щ3/13*8 А (z) Щ3/14*8 А (х), Щ3/14*8 А (Y), Щ3/14*8 А (z) Щ3/15*8 А (х), Щ3/15*8 А (y), Щ3/15*8 А (z) Щ3/16*8 А (х), Щ3/16*8 А (y), Щ3/16*8 А (z) Щ3/17*8 А (х), Щ3/17*8 А (y), Щ3/17*8 А (z) Щ3/18*8 А (х), Щ3/18*8 А (y), Щ3/18*8 А (z) | Полубы-ки отм. 55,70. Линейное перемещение на трехмерном щелемере | от 0 до 50 мм | ±0,5 % |
| Щ4/1*8 А (х), Щ4/1*8 А (Y), Щ4/1*8 А (Z) Щ4/2*8 А (х), Щ4/2*8 А (Y), Щ4/2*8 А (z) Щ4/3*8 А (х), Щ4/3*8 А (y), Щ4/3*8 А (z) Щ4/4*8 А (х), Щ4/4*8 А (Y), Щ4/4*8 А (z) Щ4/5*8 А (х), Щ4/5*8 А (Y), Щ4/5*8 А (z) Щ4/6*8 А (х), Щ4/6*8 А (Y), Щ4/6*8 А (z) Щ4/7*8_А (х), Щ4/7*8_А (Y), Щ4/7*8_А (z) | Дамба 50. Линейное перемеще ние на трехмерном щелемере | от 0 до 50 мм | ±0,5 % |
| П14*7.1 А, П15/80*7 А, П18/80*7 А П8*7_А, П6/00*7.2_А | Дамба 50. Гидроста тическое давление на безнапорном пьезометре | от 0 до 98,06 кПа (от 0 до 10 м вод. ст.) | ±0,5 % |
| Щ5/1*8 А (х), Щ5/1*8 А (Y), Щ5/1*8 А (Z) Щ5/2*8 А (х), Щ5/2*8 А (Y), Щ5/2*8 А (z) Щ5/3*8 А (х), Щ5/3*8 А (Y), Щ5/3*8 А (z) Щ5/4*8 А (х), Щ5/4*8 А (Y), Щ5/4*8 А (z) Щ5/5*8 А (х), Щ5/5*8 А (Y), Щ5/5*8 А (z) Щ5/6*8 А (х), Щ5/6*8 А (Y), Щ5/6*8 А (z) | Дамба 53. Линейное перемеще ние на трехмерном щелемере | от 0 до 50 мм | ±0,5 % |
| 1 | 2 | 3 | 4 |
| П13*11 А, П14*11 А, П15/86*11 А П16*11_А, П42*11_А, П44*11_А | Дамба 53. Гидроста тическое давление на безнапорном пьезометре | от 0 до 98,06 кПа (от 0 до 10 м вод. ст.) | ±0,5 % |
| П2*1.1, П3*1.1, П4*1.1, П8*1.1 П3*1.2, П4*1.2, П7*1.2 П4*1.3, П4А*1.3, П8*1.3, П4*1.4 П4*1.5, П8*1.5, П2*1.6, П4*1.6 П3*1.7, П4*1.7 П1*1.8, П2*1.8, П3*1.8, П4*1.8, П8*1.8 П2*1.9, П3*1.9, П4*1.9, П7*1.9 П3*1.10, П4*1.10, П6А*1.10, П7*1.10, П8*1.10 | Здание ГЭС. Отм. 4,8 м. Гидроста тическое давление на напорном пьезометре | от 0 до 392,27 кПа (от 0 до 40 м вод. ст.) | ±0,5 % |
| П6*1.1, П9*1.1 П5*1.2, П6*1.2 П5*1.3, П5А*1.3, П6*1.3, П9*1.3, П10*1.3 П4А*1.4, П5*1.4, П5А*1.4, П7*1.4 П4А*1.5, П5*1.5, П5А*1.5 П6*1.5, П7*1.5, П9*1.5 П4А*1.6, П5А*1.6, П6*1.6, П6А*1.6, П7*1.6 П4А*1.7, П5*1.7, П5А*1.7, П6*1.7, П6А*1.7, П7*1.7 П4А*1.8, П5*1.8, П5А*1.8 П6*1.8, П6А*1.8, П7*1.8, П7А*1.8 П9*1.8, П10*1.8 П4А*1.9, П5*1.9, П5А*1.9, П6*1.9 П6А*1.9, П7А*1.9 П4А*1.10, П5*1.10, П5А*1.10 П7А*1.10, П9*1.10 | от 0 до 294,19 кПа (от 0 до 30 м вод. ст.) | ±0,5 % | |
| П1*1.2, П2*1.2 П1*1.3, П2*1.3, П3*1.3 П1*1.4, П2*1.4, П3*1.4 П1*1.5, П2*1.5, П3*1.5 П1*1.6, П1*1.7, П2*1.7, П1*1.9 П1*1.10, П2*1.10 | от 0 до 490,32 кПа (от 0 до 50 м вод. ст.) | ±0,5 % |
| 1 | 2 | 3 | 4 |
| Щ4/д*^, Щ4/д*^ Щ^Л*^, Щ4/1*1z Щ4/2*^, Щ4/2*1z Щ4/3*1x, Щ4/3*1z Щ4/4*1x, Щ4/4*1z Щ4/5*1x, Щ4/5*^ Щ4/6*1x, Щ4/6*1z Щ4/7*1x, Щ4/7*1z Щ4/8*^, Щ4/8*1z Щ4/9*1x, Щ4/9*1z Щ4/10*1x, Щ4/10*^ | Здание ГЭС. Отм. 4,8 м. Линейное перемеще ние на двухмерном щелемере | от 0 до 50 мм | ±0,5 % |
| Щ3/д*1x, ЩЗ/д*1у, Щ3/д*1z Щ3/1*1x, ЩЗ/1*1у, Щ3/1*1z Щ3/2*1x, ЩЗ/2*1у, Щ3/2*1z Щ3/3*1x, ЩЗ/3*1у, Щ3/3*1z Щ3/4*1x, ЩЗ/4*1у, Щ3/4*^ Щ3/5*1x, ЩЗ/5*1у, Щ3/5*1z Щ3/6*1x, ЩЗ/6*1у, Щ3/6*1z Щ3/7*1x, ЩЗ/7*1у, Щ3/7*1z Щ3/8*^, ЩЗ/8*1у, Щ3/8*1z Щ3/9*1x, ЩЗ/9*1у, Щ3/9*^ Щ3/10*1x, ЩЗ/10*1у, Щ3/10*1z | Здание ГЭС. Отм. 55,5 м. Линейное перемеще ние на трехмерном щелемере | от 0 до 50 мм | ±0,5 % |
| Щ5/д*1x, Щ5/д*1у, Щ5/д*1z Щ5/1*1x, Щ5/1*1у, Щ5/1*1z Щ5/2*^, Щ5/2*1у, Щ5/2*1z Щ5/3*1x, Щ5/3*1у, Щ5/3*^ Щ5/4*1x, Щ5/4*1у, Щ5/4*1z Щ5/5*1x, Щ5/5*1у, Щ5/5*1z Щ5/6*1x, Щ5/6*1у, Щ5/6*1z Щ5/7*^, Щ5/7*1у, Щ5/7*1z Щ5/8*1 x, Щ5/8*1 y, Щ5/8*1 z Щ5/9*^, Щ5/9*1у, Щ5/9*1z Щ^/Ш*^, Щ5/10*1у, Щ5/10*1z | Здание ГЭС. Отм. 41,5 м. Линейное перемеще ние на трехмерном щелемере | от 0 до 50 мм | ±0,5 % |
| П5И*1.3 | Здание ГЭС. Отм. 41,5 м. Гидроста тическое давление на безнапорном пьезометре | от 0 до 98,06 кПа (от 0 до 10 м вод. ст.) | ±0,5 % |
| 1 | 2 | 3 | 4 |
| П15И*1.4, П2И*1.6 П3И*1.9, П16И*1.9, П1_04*1.1 | СУС. Отм. 58,5 м. Гидроста тическое давление на безнапорном пьезометре | от 0 до 98,06 кПа (от 0 до 10 м вод. ст.) | ±0,5 % |
| Щ1/д*1x, Щ1/3*1x, Щ1/5*1x, Щ1/6*1x, Щ1/8*1x Щ2/д*1 x, Щ2/1*1x, Щ2/3*1х, Щ2/5*1х TTT2/6*1x, TTT2/8*1x | СУС. Отм. 58,5 м. Линейное перемеще ние на трехмерном щелемере | от 0 до 100 мм | ±0,5 % |
| Щ1/д*1У, Щ1/д*1z Щ1/1*1x, Щ1/1*1у, rn1/1*1z Щ1/2*1x, Щ1/2*1у, Щ1/2*1z Щ1/3*1у, Щ1/3*1z Щ1/4*1x, Щ1/4*1у, Щ1/4*1z Щ1/5*1у, rn1/5*1z Щ1/6*1у, Щ1/6*1z Щ1/7*1x, Щ1/7*1у, Щ1/7*1z Щ1/8*1у, Щ1/8*1z Щ1/9*1x, Щ1/9*1у, rn1/9*1z Щ1/10*1x, Щ1/10*1у, Щ1/10*1z Щ2/д*1у, Щ2/д*1z Щ2/1*1у, Щ2/1*1 z Щ2/2*1х, Щ2/2*1у, Щ2/2*1г Щ2/3*1у, Щ2/3*1 z Щ2/4*1х, Щ2/4*1у, Щ2/4*1 z Щ2/5*1у, Щ2/5*1 z Щ2/6*1у, Щ2/6*1 z Щ2/7*1х, Щ2/7*1у, Щ2/7*1 z Щ2/8*1у, Щ2/8*1 z Щ2/9*1х, Щ2/9*1у, Щ2/9*1 z Щ2/10*1х, Щ2/10*1у, Щ2/10*1 z | от 0 до 50 мм | ±0,5 % | |
| П102*1, П103*1, П104*1 П105*1, П106*1, П107*1 | При стройка. Отм. 41,5 м. Гидроста тическое давление на безнапорном пьезометре | от 0 до 98,06 кПа (от 0 до 10 м вод. ст.) | ±0,5 % |
| 1 | 2 | 3 | 4 |
| П1Б*6, П2/83*6, П3А/83*6, П9А*6, П11А/83*6, П12/83*6, П17/86*6, П18Б/83*6, П20/83*6, П24/83*6, П25А/83*6, П26/83*6, П32/83*6 П33/83*6, П37/83*6, П38/83*6, П36А*5 П34А/87 | Земляная плотина. Г идроста тическое давление на безнапорном пьезометре | от 0 до 78,45 кПа (от 0 до 8 м вод. ст.) | ±0,5 % |
| П4/83*6, П23*6 | от 0 до 117,68 кПа (от 0 до 12 м вод. ст.) | ±0,5 % | |
| П10/83*6, П16*6, П30*6, П31/83*6, П36А*6 П39/83*6, П76*5, П86А*5 | от 0 до 98,06 кПа (от 0 до 10 м вод. ст.) | ±0,5 % | |
| П32А/87 | от 0 до 147,1 кПа (от 0 до 15 м вод. ст.) | ±0,5 % | |
| Примечание: нормирующим значением для приведенной погрешности является диапазон измерений | |||
Таблица 3 - Основные технические характеристики АСО КИА
| Наименование характеристики | Значение |
| Общее число аналоговых каналов, шт. | 635 |
| Напряжение питающей сети переменного тока, В | 220±22 |
| Частота питающей сети переменного тока, Гц | 50,0±0,2 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от -40 до +70 от 30 до 90 от 84 до 106 |
наносится на маркировочную табличку, выполненную в виде наклейки и расположенную в верхней части комплектных шкафов с лицевой стороны, и на титульные листы эксплуатационной документации АСО КИА типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Система опроса контрольно-измерительной аппаратуры автоматизированная (АСО КИА) Жигулевской ГЭС в составе: | АСО КИА, зав. № 01 | 1 компл. |
| - Модули автоматики, рег. № 75710-19 - Преобразователь измерительный сбора данных и управления, рег. № 26043-09 - Преобразователь измерительный сбора данных и управления, зав. №№ 251000266, 251000267, 251000263, 251000313, 251000314, 251000315, 251000316, 251000317, 251000318, 251000319, 251000320, 251000321, 251000322, 251000323, 251000324, 251000325, 251000326, 251000327, 251000328, 251000329, 251000330, 251000331, 251000332, 251000333, 251000334, 251000335, 251000336, 251000337, 251000271, 251000227, 251000233, 251000230, 251000234, 251000239, 251000257, 251000247, 251000242; - Модули удаленного аналогового ввода, зав. №№ TAGKB1014796, TAGKB1014812, TAGKB1014820, TAGKB1014834, TAGKB1014831, TAGKB1014800, TAGKB1014838, TAGKB1014810 TAGKB1014821, TAGKB1014805, TAGKB1014802, TAGKB1014790, TAGKB1014823, TAGKB1014837, TAGKB1014813, TAGIB1028053, TAGIB1028068, TAGIB1028031, TAGIB1028036, TAGEB1073421, TAGEB1073431, TAGEB1073426, TAGIB1028069, TAGIB1145506, TAGIB1145499, TAGIB1028062, TAGIB1028041, TAGIB1028072, TAGIB1028055, TAGIB1028058, TAGIB1028067, TAGIB1028032, TAGIB1028026, TAGIB1028052, TAGIB1145514, TAGKB1014808, TAGIB1028042, TAGIB1028057, TAGKB1014836, TAGKB1014828, TAGIB1028028, TAGIB1028030, TAGIB1145505, TAGKB1014835, TAGKB1014815, TAGKB1014811, TAGIB1028025, TAGKB1014799, TAGKB1014798, TAGIB1028033, TAGIB1028046, TAHAB1014887, TAGIB1145503, TAGKB1014830, TAGKB1014801, TAGIB1028029, TAGIB1028048, TAGKB1014809, TAGKB1014804, TAGKB1014803, TBADB1054508, TBZAB1128815 | NL-8AI НЕВОД+М НЕВОД+М8 ioLogik R1240-T | 18 шт. 8 шт. 37 шт. 68 шт. |
| 1 | 2 | 3 |
| Руководство по эксплуатации | 2-ТПиР-ПИР-2019- ЖиГЭС-РД-1.РЭ | 1 шт. |
| Паспорт-формуляр | 2-ТПиР-ПИР-2019- ЖиГЭС-РД-1.ПФ | 1 шт. |
приведены в разделе 1.2 «Принцип работы» документа 2-ТПиР-ПИР-2019-ЖиГЭС-РД- 1.РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
