| Номер в госреестре | 89405-23 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПМ |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-производственная фирма "Нептун" (ООО "ИПФ "Нептун"), г. Киров |
| Год регистрации | 2023 |
| Срок свидетельства | 21.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные УПМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы и (или) объёма жидкости при применении установок в качестве эталонов единиц массы и/или объёма жидкости при поверке систем, установок и комплексов измерительных, систем и установок налива, счётчиков жидкости, колонок раздаточных и других средств измерений объёма и массы жидкости, а также для измерений массы и (или) объёма, средних значений температуры, плотности и вязкости жидкостей в зависимости от модификации установки при их применении в качестве средств измерений.
Принцип действия установок основан на прямом методе измерений массы жидкости средствами измерения массы и (или) косвенном измерении массы жидкости средствами измерений объёма и плотности жидкости и (или) прямом измерении объёма жидкости средствами измерения объёма жидкости, и (или) косвенном методе измерений объёма жидкости средствами измерения массы и плотности жидкости.

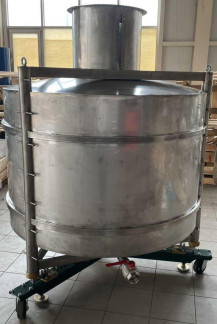

Установки состоят из средства измерений массы - весового устройства на базе весов или датчиков весоизмерительных, и средства измерений объёма жидкости - установленного на весовое устройство мерника с верхним и (или) нижним наливом, или средства измерений массы жидкости - весового устройства на базе весов или датчиков с установленным на него резервуаром, или средства измерения объёма жидкости - мерника с верхним и (или) нижним наливом, смонтированных на стойках, жесткой рамной конструкции и (или) установленных на перемещаемой платформе или на автомобильном шасси (прицепе, полуприцепе), железнодорожной платформе, системы управления, сбора и обработки информации, программного обеспечения, вспомогательного оборудования и опционально: насоса, пеногасителя, горловины со сливом, средств измерений (измерительных преобразователей) следующих величин: уровня, плотности, вязкости, температуры измеряемой среды, температуры, давления и влажности окружающей среды.
Для приведения в вертикальное и (или) горизонтальное положение средств измерений массы и (или) объёма жидкости в составе установки имеются соответствующие устройства (приспособления) и средства контроля.
Результаты прямых и (или) косвенных измерений массы и (или) косвенных измерений объёма налитой жидкости считываются с элементов индикации соответствующих окон программного обеспечения Установки, установленного на телекоммуникационном устройстве (компьютере, ноутбуке, нетбуке, планшетном компьютере, смартфоне), связь с которым осуществляется по проводным линиям связи и (или) по радиоканалу, результаты прямых измерений объёма налитой жидкости перед вводом в ПО считываются непосредственно со шкал мерников.
Установки имеют различные модификации и исполнения, отличающиеся составом средств измерений массы и (или) объёма жидкости, значением номинальной вместимости мерника или резервуара весового устройства, функциональными возможностями, транспортируемым или стационарным исполнением.
Модификация (исполнение) установок обозначается следующим образом:
| 1 | 2 | 3 | 4 |
| УПМ | -хххх | /х | -х |
1 - обозначение типа установки;
2 - значение номинальной вместимости мерника или резервуара весового устройства (при отсутствии мерника), дм3;
3 - состав средств измерений объёма и (или) массы жидкости: при наличии весового устройства и установленного на нем мерника указывают 1; при наличии весового устройства с установленным на него резервуаром - 2; при наличии только мерника - 3;
4 - исполнение установки: С - стационарное, Т - транспортируемое (мобильное) исполнение.
В состав установок в зависимости от модификации входят средства измерений, представленные в таблице 1.
Таблица 1 - Средства измерений
| Наименование | Метрологические (технические) характеристики, параметры |
| 1 | 2 |
| 1 Датчики (преобразователи) весоизмерительные (в т.ч. тензорезисторные) | Класс точности A, B, C; Птах = (3000 - 100000) по ГОСТ 8.631 (OIML R60)1) (RS485 и т.п., USART, (0 - 10) В), дискретный выходной сигнал) |
| 2 Весы | Диапазон измерений массы: от 0 до 6000 кг2); класс точности весов: средний III, высокий II, специальный I по ГОСТ OIML R 76-1-2011 (RS485 и т.п., US ART, (0 - 5) мА, (4 - 20) мА, (0 - 10) В, дискретный выходной сигнал) |
| 3 Мерники с верхним и (или) нижним наливом5) | Номинальная вместимость от 10 до 5000 дм3 3) |
| 4 Плотномеры жидкостей (пикнометры, измерители плотности жидкостей) поточные, погружные, динамические, вибрационные | Диапазон измерений: от 650 до 13503) кг/м3; ПГ ± (0,1 - 0,3) кг/м3 (RS485 и т.п., USART, (0 - 5) мА, (4 - 20) мА, до 10000 Гц, дискретный выходной сигнал) |
| 5 Плотномеры жидкостей (пикнометры, измерители плотности жидкостей) лабораторные | Диапазон измерений: от 650 до 13503) кг/м3; ПГ ± (0,1 - 0,3) кг/м3 |
2
1
6 Термопреобразователи сопротивления платиновые (датчики температуры платиновые)_
7 Средства измерений температуры
Диапазон измерений: от -30 °С до +40 °С4); НСХ: Pt50, Pt100, Pt500, Pt1000, 50П, 100П, 500П, 1000П; КД ААА, АА, А, В, С._
Диапазон измерений: от -30 °С до +40 °С4); ПГ ± (0,1
- 0,5) °С3)._
^ Суммарная номинальная (допускаемая) нагрузка комплекта датчиков весоизмерительных не менее наибольшего предела измерения массы жидкости (Max, кг), указанного в эксплуатационной документации на установку, с учетом массы мерника (резервуара), установленного на весовое устройство, и перегрузки, допускаемой изготовителем этих датчиков, без ухудшения их точностных характеристик.
2) Соответствует диапазону измерений массы, указанному в эксплуатационной документации на установку, с учетом массы мерника (резервуара), установленного на весовое устройство.
3) Фактическое значение указывается в эксплуатационной документации на установку.
4) Допускается использование СИ температуры с другим диапазоном измерений, включающим указанный.
5) Мерники с номинальной вместимостью от 10 до 5000 дм3 и доверительными границами суммарной погрешности (относительной погрешностью) от 0,02 % до 0,3 % могут быть неутвержденного типа и изготовлены в составе установок (фактические значения метрологических характеристик указываются в эксплуатационной документации на установку).
Заводские номера, состоящие из 3 цифр, наносятся на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Общий вид СИ с указанием мест нанесения знака утверждения типа и заводских номеров приведен на рисунке 3.
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение предназначено для сбора, отображения и регистрирования измерительной информации, получаемой от средств измерений, при проведении калибровок, поверок, математической обработки результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты информации).
Программное обеспечение не влияет на метрологические характеристики установок.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UPM |
| Номер версии (идентификационный номер) ПО | не ниже 1.ххх* |
| * Диапазон значений от 1.000 до 1.999. Конкретный номер версии ПО указывается в эксплуатационной документации на установку. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||
| УПМ-хххх/1 | УПМ-хххх/2 | УПМ-хххх/3 | |
| 1 | 2 | 3 | 4 |
| Номинальная вместимость, дм3 | от 10 до 50001, 2) | от 10 до 50001, 2) | от 10 до 50001, 2) |
| Наибольший предел измерения массы жидкости Max, кг | от 8 до 6000^ | от 8 до 60001, 4) | |
| Наименьший предел измерения массы жидкости Min, кг | от 06) до (0,2 - 0,5) •Max1) | - | |
| Диапазон измерений плотности3 жидкости, кг/м3 | от 650 до 13501) | - | - |
| Диапазон измерений температуры3 жидкости, °С | от -30 до +40 | ||
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении объёма жидкости, % | ± (0,05 - 0,33)1- 5) ± (0,025 - 0,20)1- 4) | ± (0,025 - 0,20)1- 4) | ± (0,05 - 0,33)1 5) |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении массы жидкости, % | ± (0,02 - 0Д5)1, 5) ± (0,06 - 0,37)1- 4) | ± (0,02 - 0Д5)1, 5) | ± (0,06 - 0,37)1 4) |
| 1 | 2 | 3 | 4 |
| Пределы допускаемой относительной погрешности при измерении средней плотности3) жидкости, % | ± (0,06 - 0,40)1) | - | - |
| Пределы допускаемой абсолютной погрешности при измерении средней температуры3) жидкости, °С | ± (0,1 - 0,5)1) | ||
| 1) Фактическое значение указывается в эксплуатационной документации на установку. 2) Значения характеристик при температуре 20 °С. 3) Опционально. 4) Значения характеристик при измерении массы или объёма жидкости косвенным методом с помощью мерника или весового устройства в составе установки соответственно с использованием средства измерения плотности жидкости. 5) Значения характеристик при измерении массы или объёма жидкости методом прямых измерений с помощью весового устройства или мерника в составе установки соответственно. 6) Для установок с наименьшим пределом измерения массы жидкости Min = 0 кг вместо относительной погрешности при измерении массы жидкости нормируется приведённая погрешность, отнесённая к наибольшему пределу измерения Max. | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | ||
| УПМ-хххх/1 | УПМ-хххх/2 | УПМ-хххх/3 | |
| 1 | 2 | 3 | 4 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 0 0 0 ООО 050 624 | ||
| Масса, кг, не более | 3000 | ||
| Измеряемая среда | неагрессивные жидкости по отношению к материалам мерника установки | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц - и (или) напряжение постоянного тока, В | (380 ± 38)/(220 ± 22) или 220 ± 22 50 ± 1 от 6 до 24 | ||
| Условия эксплуатации: - температура измеряемой среды, °С - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -301),2) до +402) от -301),2) до +402) от 30 до 95 от 84 до 107 | ||
| Средняя наработка на отказ, ч | 50000 | ||
| Срок службы, лет, не менее | 15 | ||
| 1} При эксплуатации установок нижняя граница температуры окружающего воздуха, измеряемой среды должна быть не ниже температуры, указанной в таблице, и температуры (ts + 3) °С, где ts - значение температуры замерзания или застывания измеряемой среды. 2) Фактическое значение указывается в эксплуатационной документации на установку. | |||
наносится на маркировочную табличку, закрепленную на элементе конструкции установки, лазерным способом, методом гравировки или сублимационной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная | УПМ | 1 шт. |
| Руководство по эксплуатации | УПМ.00.001 РЭ | 1 экз. |
приведены в 1.5 руководства по эксплуатации УПМ.00.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
