| Номер в госреестре | 89407-23 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | ТАНКЕР |
| Изготовитель | Общество с ограниченной ответственностью "Завод топливного оборудования" (ООО "ЗТО"), г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 23.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные ТАНКЕР (далее по тексту - ТРК) предназначены для измерений количества нефтепродуктов (бензин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче в баки транспортных средств и тару потребителей на автозаправочных станциях.
Принцип действия ТРК состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства или тару потребителей.
Под воздействием разряжения, создаваемого насосом, топливо из резервуара через фильтр поступает в моноблок и измеритель объёма. Вращательное движение коленчатого вала измерителя объёма передаётся на вал генератора импульсов. Генератор импульсов формирует и выдаёт на блоке индикации и управления (далее по тексту - ШИУ) счётные импульсы, количество которых пропорционально объёму выданного топлива. После измерителя объёма топливо через открытый соленоидный клапан поступает в раздаточный шланг и раздаточный кран. Во время отпуска топлива ШИУ подсчитывает импульсы, поступающие от генератора импульсов, и обновляет на табло ШИУ информацию о текущей дозе. По мере достижения заданной дозы происходит переход на сниженный расход, а затем происходит полное прекращение подачи топлива.
Задание дозы топлива и включение ТРК производится оператором дистанционно с пульта или контроллера, либо с персонального компьютера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с ТРК.
Конструктивно ТРК состоит из:
- рамы с корпусом;
- шкафа индикации и управления состоящего из модуля управления, дисплея, клавиатуры, электромагнитного пускателя;
- гидравлического отсека состоящего из моноблока насосного, трехфазного асинхронного двигателя, компенсатора сильфонного, измерителя объема, генератора импульсов, клапана двойного действия;
- комплекта монтажной трубки газоотделителя.
ТРК имеют две модификации (ТАНКЕР-40 и ТАНКЕР-50), которые отличаются номинальным расходом продукта.
Пример условного обозначения колонок топливораздаточных ТАНКЕР-ХХ1. Х2Х3Х4Х5.Х6:
ХХ1 - номинальная производительность одного раздаточного крана в л/мин (см. таблицу 2);
Х2 - количество раздаточных кранов - от 1 до 4 шт;
Хз - количество видов топлива - от 1 до 2 шт;
Х4 - количество насосов - от 0 до 4 шт;
Х5 - количество измерителей объема от 1 до 4 шт;
Хб - количество дисплеев - от 1 до 2 шт.
Общий вид ТРК представлены на рисунках 1 и 2.

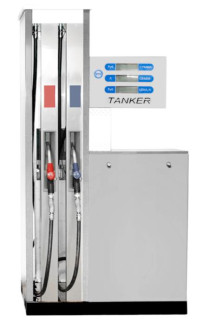

ТРК с одним рукавом Рисунок 1 - Общий вид ТРК с одним рукавом и с двумя рукавами
ТРК с четырьмя рукавами Рисунок 2 - Общий вид ТРК с четырьмя рукавами
Знак поверки наносится давлением плашки на свинцовую (пластмассовую) пломбу, закрепленную на проволоку.
Схема пломбирования входящих в состав ТРК генератора импульсов, счётчика жидкости и контроллера от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.
Заводской номер ТРК, состоящий из четырех арабских цифр, наносится на маркирочную табличку методом лазерной гравировки. Знак утверждения типа наносится на маркировочную табличку ТРК методом лазерной гравировки и на титульные листы руководства по эксплуатации, паспорта и формуляра типографским способом. Место нанесения знака утверждения типа и заводского номера представлены на рисунке 6.
Бродокалмакский тракт, д. 6, сф 14
Колонка топливораздаточная ТАНКЕР ТУ 26.51.52.110-001-49115359-2022
Ip54; II Gb с k IIA ТЗ X; ^ Зав. № 0003
Рисунок 6 - Место нанесения знака утверждения типа и заводского номера ТРК
Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом объема отпускаемого топлива, вывод информации об объеме отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы ТРК.
Конструкция ТРК оснащена ПО с защитой от несанкционированного доступа методами механического опломбирования. Дополнительная защита ПО обеспечивается использованием паролей доступа.
ТРК исключает:
- подмену штатного ПО;
- замену штатных электронных устройств ТРК на поддельные;
- установку дополнительных электронных устройств в ТРК с целью искажения информации, получаемой от генераторов импульсов, датчика расхода нефтепродукта и передаваемой в устройство индикации и систему дистанционного управления ТРК;
- искажение результатов измерения через удаленные точки доступа.
Защита ПО ТРК соответствует ГОСТ Р 8.654.
Идентификационные данные ПО ТРК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ECO-2(M4) |
| Номер версии (идентификационный номер) ПО | 302 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0xD09DF94A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
ПО разделено на метрологически значимую и метрологически незначимую часть. Метрологические характеристики ТРК нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объемный расход через один рукав ТРК, л/мин | 40; 50 |
| Минимальный расход топлива через один рукав ТРК, л/мин | 5 |
| Минимальная доза выдачи топлива, л | 2 |
| Пределы допускаемой относительной погрешности ТРК при измерении объема топлива при температуре окружающей среды и топлива (20±5) °С, % | ±0,25 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ТРК при измерении объема топлива при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, % | ±0,5 |
| Пределы допускаемой относительной погрешности ТРК при измерении минимальной дозы, % | ±0,5 |
| Примечания 1. Допустимое отклонение расхода от номинального значения ±10%. 2. Конкретное значение номинального объемного расхода указывается в паспорте на ТРК. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Общее количество раздаточных рукавов, не более | 4 |
| Длина раздаточного рукава, м, не менее | 4 |
| Тип гидравлики | всасывающая, напорная |
| Количество видов отпускаемого топлива | 2 |
| Вязкость топлива | от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±10% или 220±10% 50±1 |
| Потребляемая мощность, кВА, не более | 1,5 |
| Габаритные размеры (ШхДхВ), мм, не более | 800х2400х2450 |
| Масса, кг, не более | 300 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, при 25°С, не более - атмосферное давление, кПа | от -40 до +50 от 30 до 100 от 84,0 до 106,7 |
| Температура выдаваемого топлива, °С: - бензин - дизельное топливо | от -40 до +35 от -40 до +50 |
| Верхний предел показаний указателя разового учёта выданного топлива, л | 9999,999 |
| Верхний предел показаний указателя суммарного учёта, л | 999999,999 |
| Цена деления указателя разового учета ТРК, л | 0,001 |
| Дискретность дозирования и выдача электрических сигналов, л | 0,001 |
| Средняя наработка на отказ ТРК, ч | 20 000 |
| Маркировка взрывозащиты | Ex II Gb c k ПА T3 |
наносится на маркировочную табличку ТРК методом лазерной гравировки и на титульный лист руководства по эксплуатации/паспорта типографским способом.
Таблица 4 - Комплектность колонок топливораздаточных ТАНКЕР
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная | ТАНКЕР | 1 шт. |
| Руководство по эксплуатации/Паспорт | ЗТО 27-00.00РЭ | 1 экз. |
| Руководство по эксплуатации ШИУ | ЗТО 27-00.00ШИУ | 1 экз. (по запросу) |
представлены в разделе 1.4 документа «Колонки топливораздаточные ТАНКЕР. Руководство по эксплуатации/Паспорт».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1874 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.52.110-001-49115359-2022 Колонки топливораздаточные ТАНКЕР. Технические условия.
